Instrument za merjenje cosinus Ø, 96×96mm, 240V AC, 0,5

Instrument za merjenje cosinus Ø, 96×96mm, 240V AC, 0,5

Koda: CF96-0,5/1

Redna cena: 49,78 €

Cena s popustom 44,80 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

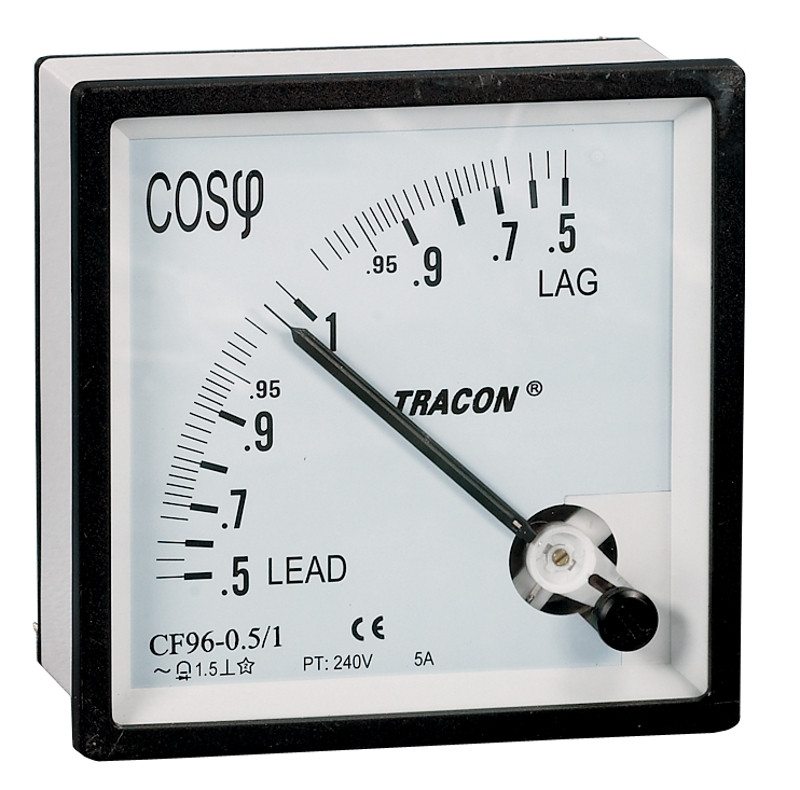

Merilnik faktorja moči, enofazni 96×96mm, 240V AC, 0,5

Kol:

ALI

Cenik dostave

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Instrumenti za merjenje cosinus Ø

Podrobnosti

Zaščita je vgrajena (na sprednji strani zgoraj)

Koda
CF96-0,5/1	96 × 96 mm	0,5 cap-1-0,5 ind	240 V~	X/5A	1,5%	90 mm

merilec dejavnika storilnosti (cos φ)

Je instrument, ki meri dejavnika storilnosti eno- oziroma trifaznega omrežja v razponu med 0,5 kapacitivnim in 0,5 induktivnim območjem. V primeru merjenja elektrike, večje od 5A, je potrebno uporabiti električni transformator, ki ima sekundarno elektriko do 5A. Vrednost merjenja je na simetrično deljeni plošči s skalo prikazana z upogibanjem kazalca na levo (kapacitiven) ali pa desno (induktiven) stran, v skladu z značajem omrežja.

Tehnični pogoji

Nazivna napetost:	240/400 V~
Tip skale:	Logaritemski
Mera preobremenjenosti:	1,2 I_n; 1,2 U_n (dolgotrajen), 4 In; 2 Un (kratkotrajen)

Merilec dejavnika enofazne storilnosti

Tracon koda	Mera (mm)	Merilni razpon	Vhodna vrednost*	Natančnost (%)
CF96-0,5/1	96x96	0,5 cap-1-0,5 ind	240 V; 5 A	1,5
CF72-0,5/1	72x72	0,5 cap-1-0,5 ind	240 V; 5 A	1,5

Merilec dejavnika trifazne storilnosti

Tracon koda	Mera (mm)	Merilni razpon	Vhodna vrednost*	Natančnost (%)
CF96-0,5/3	96x96	0,5 cap-1-0,5 ind	400 V; 5 A	2,5
CF72-0,5/3	72x72	0,5 cap-1-0,5 ind	400 V; 5 A	2,5

Značaj obremenitve

Lead=kapacitiven,
Lag-induktiven

Skica spoja v primeru neposrednega merjenja

Skica spoja v primeru posrednega merjenja

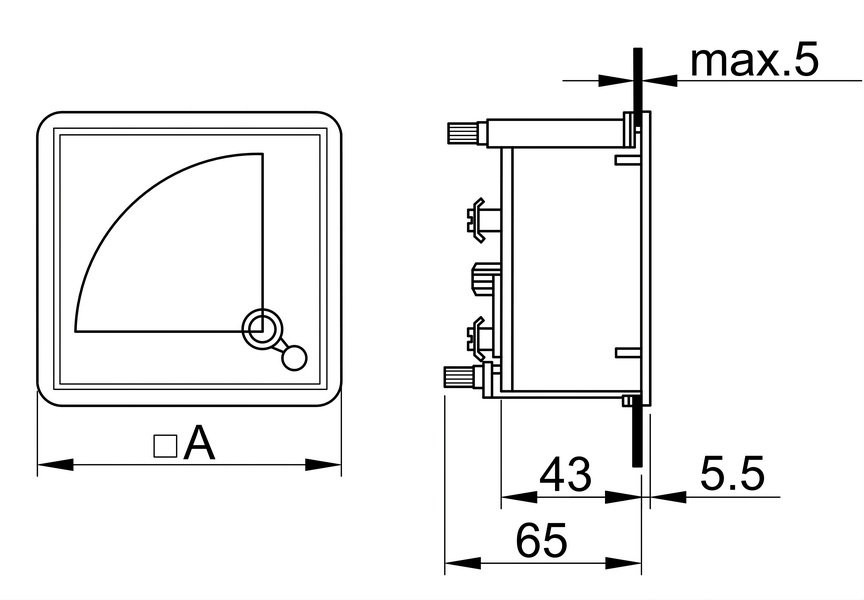

Način pritrditve in mere za montažo merilnih instrumentov

Mera (mm)	A (mm)	B (mm)	C (mm)
96x96	96	91	90
72x72	72	67	66
48x48	48	43	42

Dodatni podatki

Koda	CF96-0,5/1
Tehnični podatki	96×96mm, 240V AC, 0,5
Proizvajalec	Tracon
Naziv (ANG)	Power factor meter, 1 phase, panel mount 96×96mm, 240V AC, 0,5
Ean	5997374127608
