Kontaktor 660V, 32A, 15kW, 400V AC, 3×NO+1×NC

Kontaktor 660V, 32A, 15kW, 400V AC, 3×NO+1×NC

Poglej več

Kontaktor 660V, 32A, 15kW, 400V AC, 3×NO+1×NC

Koda: TR1F3201V7

Redna cena: 43,48 €

Cena s popustom 39,13 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Močnostni kontaktor 660V, 50Hz, 32A, 15kW, 400V AC, 3×NO+1×NC
ALI

Cenik dostave


Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Kontaktorji TR1F

Podobni izdelki

Preveri izdelke za dodajo v košarico ali označi vse

Podrobnosti

Kontaktorji tipa TR1D/F za osnovno uporabo

Kontaktorja tipa TR1D in tipa TR1F sta v razponu 9-95 A primerna za daljinski vklop in izklop nizkonapetostnih električnih naprav. Ti zadnji se sicer po zunanjosti razlikujejo, njihovi tehnični parametri pa so identični s kontaktorjem tipa TR1D.

Dobavljivi dodatki
Oznaka tipa
Naziv
TR2HD/F….
Releji za termično gašenje v primeru prekomernega električnega toka
TR6DN..
Sprednja pomožna kontaktna enota
TR7...
Tempirna enota
TR8DN...
Stranska pomožna kontaktna enota ( do TR1D/F65)
TR9....
Mehanski zapahi


Tehnični podatki in vrsta tipov od 9A do 32 A


Kontakt
Pogonska
napetost  Un
Koda
9A/AC-3
12A/AC-3
18A/AC-3
25A/AC-3
32A/AC-3
3 glavni +
pomožni
1 zapiralni (NO)
24 V~
TR1D/F0910B7
TR1D/F1210B7
TR1D/F1810B7
TR1D/F2510B7
TR1D/F3210B7
48 V~
TR1D/F0910E7
TR1D/F1210E7
TR1D/F1810E7
TR1D/F2510E7
TR1D/F3210E7
110 V~
TR1D/F0910F7
TR1D/F1210F7
TR1D/F1810F7
TR1D/F2510F7
TR1D/F3210F7
230 V~
TR1D/F0910
TR1D/F1210
TR1D/F1810
TR1D/F2510
TR1D/F3210
400 V~
TR1D/F0910V7
TR1D/F1210V7
TR1D/F1810V7
TR1D/F2510V7
TR1D/F3210V7
3 glavni +
pomožni
1 odpiralni (NC)
24 V~
TR1D/F0901B7
TR1D/F1201B7
TR1D/F1801B7
TR1D/F2501B7
TR1D/F3201B7
48 V~
TR1D/F0901E7
TR1D/F1201E7
TR1D/F1801E7
TR1D/F2501E7
TR1D/F3201E7
110 V~
TR1D/F0901F7
TR1D/F1201F7
TR1D/F1801F7
TR1D/F2501F7
TR1D/F3201F7
230 V~
TR1D/F0901
TR1D/F1201
TR1D/F1801
TR1D/F2501
TR1D/F3201
400 V~
TR1D/F0901V7
TR1D/F1201V7
TR1D/F1801V7
TR1D/F2501V7
TR1D/F3201V7
Nazivna izolacijska napetost Ui (V)
1000 V
1000 V
1000 V
1000 V
1000 V
Nazivna pogonska napetost Ue (V)
660 V, 50 Hz
660 V, 50 Hz
660 V, 50 Hz
660 V, 50 Hz
660 V, 50 Hz
Nazivni pogonski tok
Ie (A)

AC-1
25
25
32
40
50
AC-3
9
12
18
25
32
AC-4
3,5
5
7,7
8,5
12
Max. priključna
motorna storilnost
Pe (kW)
220/230 V AC-3
2,2
3
4
5,5
7,5
380/400 V AC-3
4
5,5
7,5
11
15
380/ 400 V AC-4
4
2,5
3
3,7
4,5
415 V AC-3
4
5,5
9
11
15
500 V, 660/690 V AC-3
5,5
7,5
10
15
18,5
Talilna varovalka kratkega stika
Nazivni tok (A)
10
16
20
32
40
Krivulja gašenja
aM
aM
aM
aM
aM
Max. priključna pogostost
(priključitev/ura, AC-3)
3600
3600
3600
3600
3600
Mehanska življenjska doba
(kj, Ie, AC-3, 380/400V)
3x106
3x106
3x106
3x106
3x106
Električna življenjska doba
(kj, Ie, AC-3, 380/400V)
1x106
1x106
1x106
1x106
1x106
Max. presek uporabnega voda (mm2)
4
4
6
10
10
Glavni kontakt/zavitek  Stopnja zaščite veznih sponk
IP20
IP20
IP20
IP20
IP20
Moč porabe -poteg/drža (VA)
60/7
60/7
60/7
90/7,5
90/7,5
Uporaben vod, pomožni kontakt in
zavitek (mm2)
1…4
1…4
1…4
1…4
1…4

Tehnični podatki in vrsta tipov od 40 A do 95 A
Kontakt
Pogonska
napetost  Un
Koda
9A/AC-3
12A/AC-3
18A/AC-3
25A/AC-3
32A/AC-3
3 glavni
+ pomožni
    1 zapiralni (NO)
1 odpiralni (NC)
24 V~
TR1D/F4011B7
TR1D/F5011B7
TR1D/F6511B7
TR1D/F8011B7
TR1D/F9511B7
48 V~
TR1D/F4011E7
TR1D/F5011E7
TR1D/F6511E7
TR1D/F8011E7
TR1D/F9511E7
110 V~
TR1D/F4011F7
TR1D/F5011F7
TR1D/F6511F7
TR1D/F8011F7
TR1D/F9511F7
230 V~
TR1D/F4011
TR1D/F5011
TR1D/F6511
TR1D/F8011
TR1D/F9511
400 V~
TR1D/V4011F7
TR1D/F5011V7
TR1D/F6511V7
TR1D/F8011V7
TR1D/F9511V7
Nazivna izolacijska napetost Ui (V)
1000 V
1000 V
1000 V
1000 V
1000 V
Nazivna pogonska napetost Ue (V)
660 V, 50 Hz
660 V, 50 Hz
660 V, 50 Hz
660 V, 50 Hz
660 V, 50 Hz
Nazivni pogonski
tok Ie (A)

AC-1
60
80
80
125
125
AC-3
40
50
65
80
95
AC-4
18,5
24
28
37
44
Max. priključna
motorna storilnost
Pe (kW)
220/230 V AC-3
11
15
18,5
22
25
380/400 V AC-3
18,5
22
30
37
45
380/400 V AC-4
5,5
7,5
9
10
15
415 V AC-3
22
25
37
45
45
500 V AC-3
22
30
37
55
55
660/690 V AC-3
30
33
37
45
45
1000 V AC-3
-
30
37
45
45
Talilna varovalka
kratkega stika
Nazivni tok (A)
50
50
63
80
100
Krivulja gašenja
aM
aM
aM
aM
aM
Max. priključna pogostost (priključitev/ura, AC-3)
3600
3600
3600
3600
3600
Mehanska življenjska doba
(kj, Ie, AC-3, 380/400V)
3x106
3x106
3x106
3x106
3x106
Električna življenjska doba
(kj, Ie, AC-3, 380/400V)
1x106
1x106
1x106
1x106
1x106
Max. presek uporabnega voda (mm2)
25
25
25
50
50
Glavni kontakt/zavitek  Stopnja zaščite stičnih sponk
IP20
IP20
IP20
IP20
IP20
Moč porabe -poteg/drža (VA)
200/20
200/20
200/20
200/20
200/20
Uporaben vod, pomožni kontakt in zavitek (mm2)
1…4
1…4
1…4
1…4
1…4













Montirano na panelno ploščo
TR1...
D/F09
D/F12
D/F18
D/F25
D/F32
m (mm)
80
80
85
93
98
A (mm)
35
35
35
44
44
k (mm)
71
71
71
80
80

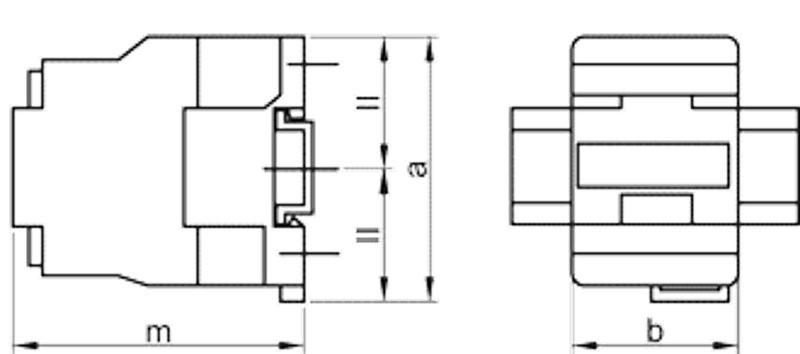

Montirano na tirnico (35×7,5 mm)
TR1...
D/F09
D/F12
D/F18
D/F25
D/F32
a (mm)
74
74
74
84
84
b (mm)
46
46
47
57
57
m (35x7,5)
82
82
87
95
100


Montirano na panelno ploščo
TR1...
D/F40
D/F50
D/F65
D/F80
D/F95
m (mm)
114
114
114
125
125
k (mm)
107
107
107
123
123

Montirano na tirnico (35×7,5 mm)
TR1...
D/F40
D/F50
D/F65
D/F80
D/F95
b (mm)
75
75
75
85
85
m (35x7,5)
116
116
116
127
127

Dodatni podatki

Koda TR1F3201V7
Tehnični podatki 660V, 50Hz, 32A, 15kW, 400V AC, 3×NO+1×NC
Proizvajalec Tracon
Certifikati Certifikat ustreznosti
Naziv (ANG) Contactor 660V, 50Hz, 32A, 15kW, 400V AC, 3×NO+1×NC
Ean 5997374142649
