Kontaktor 660V, 9A, 4kW, 110V AC, 3×NO+1×NC

Koda: TR1F0901F7

Redna cena: 15,19 €

Cena s popustom 13,67 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Močnostni kontaktor 660V, 50Hz, 9A, 4kW, 110V AC, 3×NO+1×NC

Kol:

ALI

Cenik dostave

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Kontaktorji TR1F

Podrobnosti

Kontaktorji tipa TR1D/F za osnovno uporabo

Na navpično raven, dovoljeno odstopanje je lahko ±30°

Koda		AC-3 (A)	(kW)
TR1F0901F7	110 V~	9	4

(A)	AC-1	25
	AC-3	9
	AC4	3,5
(Kw)	220/230 V	AC-3	2,2
	380/400 V	AC-3	4
	380/400 V	AC-4	4
	415 V	AC-3	4
	500 V,660/690 V	AC-3	5,5
	10 A aM
	4
	60 VA
	7 VA

m (mm)	A (mm)	k (mm)	a (mm)	b (mm)	m (35×7,5)
80	35	71	74	46	82

Kontaktorja tipa TR1D in tipa TR1F sta v razponu 9-95 A primerna za daljinski vklop in izklop nizkonapetostnih električnih naprav. Ti zadnji se sicer po zunanjosti razlikujejo, njihovi tehnični parametri pa so identični s kontaktorjem tipa TR1D.

Dobavljivi dodatki

Oznaka tipa	Naziv
TR2HD/F….	Releji za termično gašenje v primeru prekomernega električnega toka
TR6DN..	Sprednja pomožna kontaktna enota
TR7...	Tempirna enota
TR8DN...	Stranska pomožna kontaktna enota ( do TR1D/F65)
TR9....	Mehanski zapahi

Tehnični podatki in vrsta tipov od 9A do 32 A

Kontakt	Pogonska napetost U_n	Koda
Kontakt	Pogonska napetost U_n	9A/AC-3	12A/AC-3	18A/AC-3	25A/AC-3	32A/AC-3
3 glavni + pomožni 1 zapiralni (NO)	24 V~	TR1D/F0910B7	TR1D/F1210B7	TR1D/F1810B7	TR1D/F2510B7	TR1D/F3210B7
	48 V~	TR1D/F0910E7	TR1D/F1210E7	TR1D/F1810E7	TR1D/F2510E7	TR1D/F3210E7
	110 V~	TR1D/F0910F7	TR1D/F1210F7	TR1D/F1810F7	TR1D/F2510F7	TR1D/F3210F7
	230 V~	TR1D/F0910	TR1D/F1210	TR1D/F1810	TR1D/F2510	TR1D/F3210
	400 V~	TR1D/F0910V7	TR1D/F1210V7	TR1D/F1810V7	TR1D/F2510V7	TR1D/F3210V7
3 glavni + pomožni 1 odpiralni (NC)	24 V~	TR1D/F0901B7	TR1D/F1201B7	TR1D/F1801B7	TR1D/F2501B7	TR1D/F3201B7
	48 V~	TR1D/F0901E7	TR1D/F1201E7	TR1D/F1801E7	TR1D/F2501E7	TR1D/F3201E7
	110 V~	TR1D/F0901F7	TR1D/F1201F7	TR1D/F1801F7	TR1D/F2501F7	TR1D/F3201F7
	230 V~	TR1D/F0901	TR1D/F1201	TR1D/F1801	TR1D/F2501	TR1D/F3201
	400 V~	TR1D/F0901V7	TR1D/F1201V7	TR1D/F1801V7	TR1D/F2501V7	TR1D/F3201V7

Nazivna izolacijska napetost U_i(V)		1000 V	1000 V	1000 V	1000 V	1000 V
Nazivna pogonska napetost U_e (V)		660 V, 50 Hz	660 V, 50 Hz	660 V, 50 Hz	660 V, 50 Hz	660 V, 50 Hz
Nazivni pogonski tok I_e(A)	AC-1	25	25	32	40	50
	AC-3	9	12	18	25	32
	AC-4	3,5	5	7,7	8,5	12
Max. priključna motorna storilnost P_e (kW)	220/230 V AC-3	2,2	3	4	5,5	7,5
	380/400 V AC-3	4	5,5	7,5	11	15
	380/ 400 V AC-4	4	2,5	3	3,7	4,5
	415 V AC-3	4	5,5	9	11	15
	500 V, 660/690 V AC-3	5,5	7,5	10	15	18,5
Talilna varovalka kratkega stika	Nazivni tok (A)	10	16	20	32	40
Talilna varovalka kratkega stika	Krivulja gašenja	aM	aM	aM	aM	aM
Max. priključna pogostost (priključitev/ura, AC-3)		3600	3600	3600	3600	3600
Mehanska življenjska doba (kj, Ie, AC-3, 380/400V)		3x10⁶	3x10⁶	3x10⁶	3x10⁶	3x10⁶
Električna življenjska doba (kj, Ie, AC-3, 380/400V)		1x10⁶	1x10⁶	1x10⁶	1x10⁶	1x10⁶
Max. presek uporabnega voda (mm²)		4	4	6	10	10
Glavni kontakt/zavitek Stopnja zaščite veznih sponk		IP20	IP20	IP20	IP20	IP20
Moč porabe -poteg/drža (VA)		60/7	60/7	60/7	90/7,5	90/7,5
Uporaben vod, pomožni kontakt in zavitek (mm²)		1…4	1…4	1…4	1…4	1…4

Tehnični podatki in vrsta tipov od 40 A do 95 A

Kontakt	Pogonska napetost U_n	Koda
Kontakt	Pogonska napetost U_n	9A/AC-3	12A/AC-3	18A/AC-3	25A/AC-3	32A/AC-3
3 glavni + pomožni 1 zapiralni (NO) 1 odpiralni (NC)	24 V~	TR1D/F4011B7	TR1D/F5011B7	TR1D/F6511B7	TR1D/F8011B7	TR1D/F9511B7
	48 V~	TR1D/F4011E7	TR1D/F5011E7	TR1D/F6511E7	TR1D/F8011E7	TR1D/F9511E7
	110 V~	TR1D/F4011F7	TR1D/F5011F7	TR1D/F6511F7	TR1D/F8011F7	TR1D/F9511F7
	230 V~	TR1D/F4011	TR1D/F5011	TR1D/F6511	TR1D/F8011	TR1D/F9511
	400 V~	TR1D/V4011F7	TR1D/F5011V7	TR1D/F6511V7	TR1D/F8011V7	TR1D/F9511V7
Nazivna izolacijska napetost U_i (V)		1000 V	1000 V	1000 V	1000 V	1000 V
Nazivna pogonska napetost U_e (V)		660 V, 50 Hz	660 V, 50 Hz	660 V, 50 Hz	660 V, 50 Hz	660 V, 50 Hz
Nazivni pogonski tok I_e (A)	AC-1	60	80	80	125	125
	AC-3	40	50	65	80	95
	AC-4	18,5	24	28	37	44
Max. priključna motorna storilnost P_e (kW)	220/230 V AC-3	11	15	18,5	22	25
	380/400 V AC-3	18,5	22	30	37	45
	380/400 V AC-4	5,5	7,5	9	10	15
	415 V AC-3	22	25	37	45	45
	500 V AC-3	22	30	37	55	55
	660/690 V AC-3	30	33	37	45	45
	1000 V AC-3	-	30	37	45	45
Talilna varovalka kratkega stika	Nazivni tok (A)	50	50	63	80	100
Talilna varovalka kratkega stika	Krivulja gašenja	aM	aM	aM	aM	aM
Max. priključna pogostost (priključitev/ura, AC-3)		3600	3600	3600	3600	3600
Mehanska življenjska doba (kj, Ie, AC-3, 380/400V)		3x10⁶	3x10⁶	3x10⁶	3x10⁶	3x10⁶
Električna življenjska doba (kj, I_e, AC-3, 380/400V)		1x10⁶	1x10⁶	1x10⁶	1x10⁶	1x10⁶
Max. presek uporabnega voda (mm²)		25	25	25	50	50
Glavni kontakt/zavitek Stopnja zaščite stičnih sponk		IP20	IP20	IP20	IP20	IP20
Moč porabe -poteg/drža (VA)		200/20	200/20	200/20	200/20	200/20
Uporaben vod, pomožni kontakt in zavitek (mm²)		1…4	1…4	1…4	1…4	1…4

Montirano na panelno ploščo

TR1...	D/F09	D/F12	D/F18	D/F25	D/F32
m (mm)	80	80	85	93	98
A (mm)	35	35	35	44	44
k (mm)	71	71	71	80	80

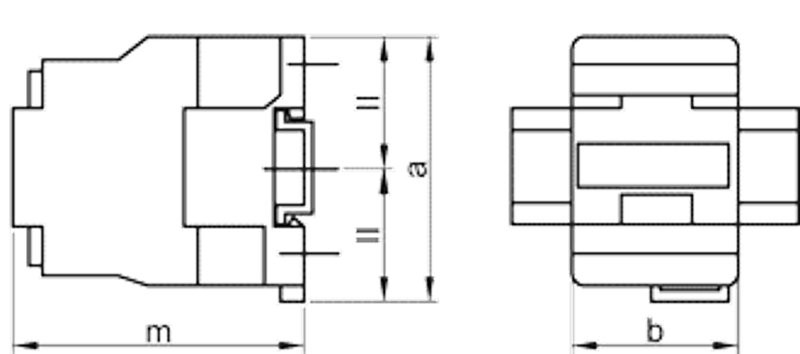

Montirano na tirnico (35×7,5 mm)

TR1...	D/F09	D/F12	D/F18	D/F25	D/F32
a (mm)	74	74	74	84	84
b (mm)	46	46	47	57	57
m (35x7,5)	82	82	87	95	100

Montirano na panelno ploščo

TR1...	D/F40	D/F50	D/F65	D/F80	D/F95
m (mm)	114	114	114	125	125
k (mm)	107	107	107	123	123

Montirano na tirnico (35×7,5 mm)

TR1...	D/F40	D/F50	D/F65	D/F80	D/F95
b (mm)	75	75	75	85	85
m (35x7,5)	116	116	116	127	127

Dodatni podatki

Koda	TR1F0901F7
Tehnični podatki	660V, 50Hz, 9A, 4kW, 110V AC, 3×NO+1×NC
Proizvajalec	Tracon
Certifikati	Certifikat ustreznosti
Naziv (ANG)	Contactor 660V, 50Hz, 9A, 4kW, 110V AC, 3×NO+1×NC
Ean	5997374164795
