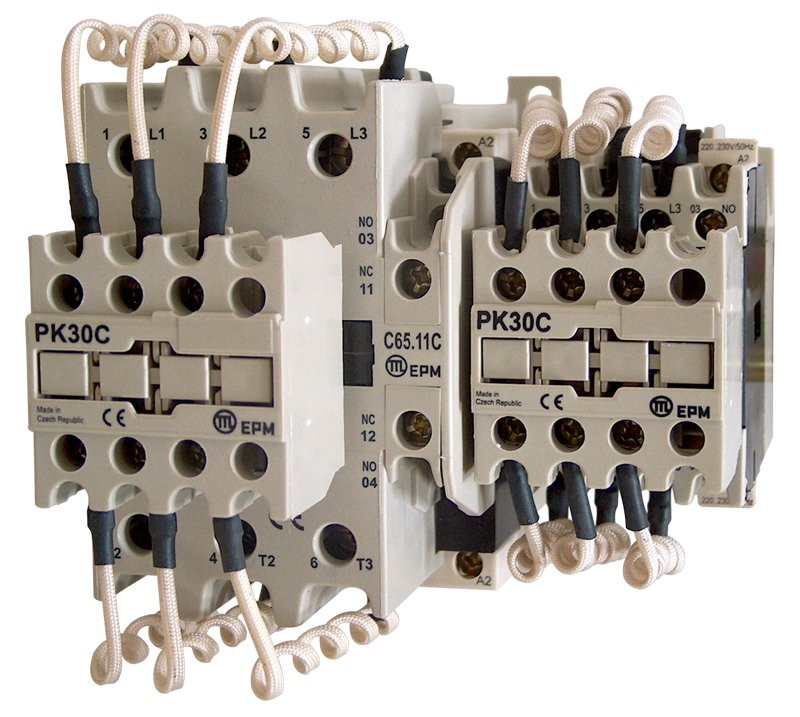

Magnetno stikalo 690V, 65A, 50kVAr, 400V AC, 3×NO+(1×NO+1×NC)

Magnetno stikalo 690V, 65A, 50kVAr, 400V AC, 3×NO+(1×NO+1×NC)

Koda: TR1C6511B

Redna cena: 194,78 €

Cena s popustom 175,30 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Kontaktor za kapacitivna bremena 690V, 50Hz, 65A, 50kVAr, 400V AC, 3×NO+(1×NO+1×NC)

Kol:

ALI

Brezplačna dostava

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Magnetna stikala

Podrobnosti

Magnetna stikala za priključitev kapacitetnih obremenitev

Na navpično raven, dovoljeno odstopanje je lahko ±30°

Koda
TR1C6511B	400 V AC

(AC-6b)	≤ 40	≤ 55	≤ 70
(kVAr) 220-230V	30	30	25
(kVAr) 380-400 V	50	50	40
(A)	85
(A)(AC-6b)	65

A (mm)	B (mm)	C (mm)	D (mm)
70	106,5	120	147

Set magnetnih stikal tipa TR1C je namenjen priključitvi kondenzatorjev. Zaradi vklopnih električnih vrhov ter ob upoštevanju spajanja kontaktov, postavlja uporabna kategorija AC-6b posebne zahteve nasproti kontaktom kontaktorjev. Zaradi zmanjšanja negativnih učinkov teh tokov, se kontaktorji preklopijo v dveh stopnjah. V prvi stopnji pomožni kontakti preko odpornih žic priključijo kondenzator na omrežje (v korist omejevanja vklopnih električnih sunkov), druga stopnja pa pomeni, da so odporne žice po preteku tranzientov, premostene z glavnimi kontakti kontaktorjev.

Tehnični podatki

Glavni kontakt	Pomožni kontakt		Pogonska napetost	Koda
	NO	NC
3	1	-	230VAC	TR1C1710A			-			-			-
			400VAC	TR1C1710B			-			-			-
3	-	1	230VAC	TR1C1701A			-			-			-
			400VAC	TR1C1701B			-			-			-
3	1	1	230VAC	-			TR1C3211A			TR1C6511A			TR1C8011A
			400VAC	-			TR1C3211B			TR1C6511B			TR1C8011B
Max. priklopna neplodna storilnost, ob določeni temperaturi okolja (°C) (AC-6b)				≤40	≤55	≤70	≤40	≤55	≤70	≤40	≤55	≤70	≤40	≤55	≤70
Pri 220-230V-nál (kVAr)				10	10	9	15	15	12,5	30	30	25	35	35	30
Pri 380-400V-nál (kVAr)				12,5	12,5	11	25	25	22	50	50	40	60	60	50
Nazivna izolacijska napetost U_i(V)				690			690			690			690
Nazivni termični tok I_th(A)				25			32(50)			85			85
Električna življenjska doba (A) (AC-6b)				17			32			65			80
Villamos élettartam (kj)				0,1x10⁶			0,1x10⁶			0,1x10⁶			0,1x10⁶
Mehanska življenjska doba (kj)				3x10⁶			3x10⁶			3x10⁶			3x10⁶
Temperatura okolja				-25 °C . . . +50 °C
Stopnja zaščite				IP20/IP10
Način montaže				Montaža z vijakom na panelko ali pritrjeno na 35×7,5 mm-sko montažno tirnico

*I_th = v primeru termičnega toka 50 in 95 A povprečna temperatura okolja v 24 urah ne sme presegati 35 °C.

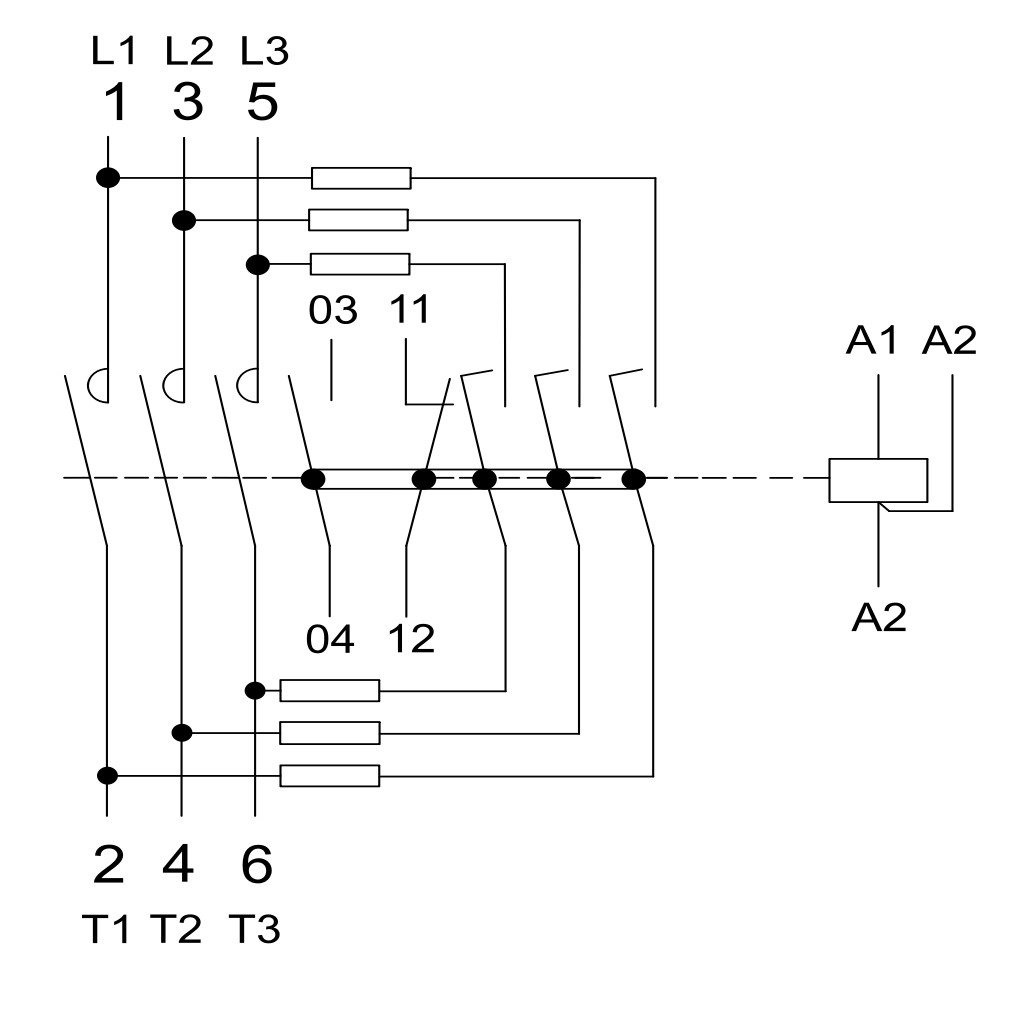

Oznaka veznih sponk

TR1C..10 TR1C..11 TR1C..01

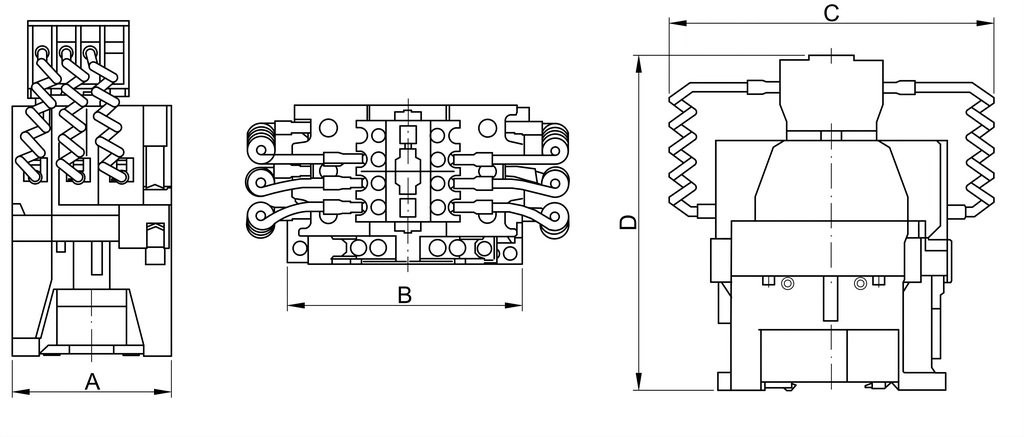

Dimenzije

Koda	A (mm)	B (mm)	C (mm)	D (mm)
TR1C1710..	45	78,5	90	105
TR1C3211..	56	90	105	122,5
TR1C6511..	70	106,5	120	147
TR1C8011..	70	106,5	120	147

Člen filtra motenj TBO

Uporablja se za filtriranje motenj v obratovalnem električnem krogu kontaktorja. Napravo je mogoče s pomočjo dveh vzmetnih in enega aretacijskega jezika pritrditi na zgornjo steno kontaktorja.

Koda	Napetostni razpon pogonskega zvitka (V)	C (nF)	R (Ώ)	Uporabni kondenzator
				U_max(V_eff)	U_n (V_ss)
TBO	110…230	470	680	250	1000

Stranska pomožna kontaktna enota

Enota se na obe strani kontaktorja lahko priključi na enak način. Razdelitev veznih sponk za pritrditev enote prikazuje slika.

Koda	Naziv	Kontakti
TPKB11	Stranska pomožna kontaktna enota	1 NO +1 NC

Dodatni podatki

Koda	TR1C6511B
Tehnični podatki	690V, 50Hz, 65A, 50kVAr, 400V AC, 3×NO+(1×NO+1×NC)
Proizvajalec	Tracon
Certifikati	Certifikat ustreznosti
Navodila	Navodilo za uporabo
Naziv (ANG)	Contactor for condenser groups 690V, 50Hz, 65A, 50kVAr, 400V AC, 3×NO+(1×NO+1×NC)
Ean	5997374150330
