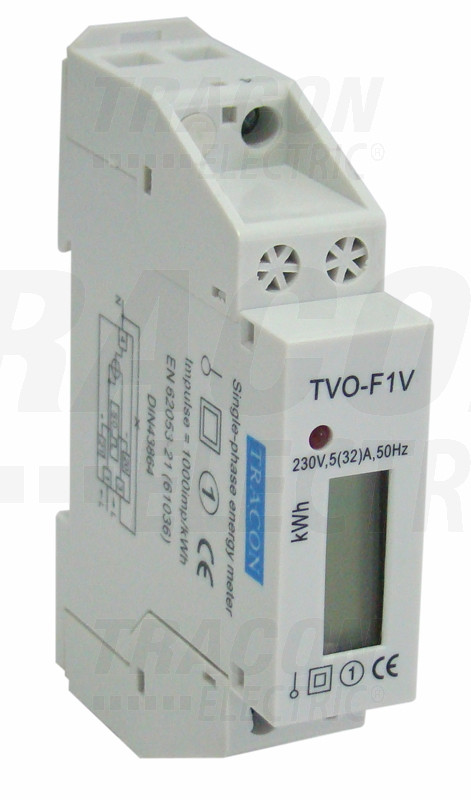

TVO-F1V
| Koda |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| TVO-F1V |
220-240 V AC |
5 (32) A |
20mA-32A |
1.000 |
2 |
6 |
6 |
80 g |
 |
 |
 |
 |
| min. 18V, max. 27V |
>30 ms |
max. 27 mA |
Enotarifni elektromehanski Števci oz. Števci, opremljeni z LCD zaslonom so primerni za ozemljitev. Porabo delovne električne energije merijo neposredno na enofaznem oziroma trifaznem omrežju v izvedbi z varnostno plombo ali v nizu (modularno). Modeli v izvedbi z vtičnico so v prvi vrsti namenjeni uporabi v gospodinjstvih. Te naprave posredujejo natančne informacije o stroških porabe električne energije stanovanj, toplotnih postaj ali električnih aparatov. Daljinsko odčitavanje in prikazovanje porabe zagotavlja impulzni izhod. Impulzni izhodi označujejo neposredno porabo energije. Naprave se po standardu EN 50022 pritrdijo na nosilno letev 35x7,5 mm.
|
Koda
|
TVO-F1V
|
|
Nazivna napetost
|
220-240 V AC
|
|
Zagonski tok
|
20 mA
|
|
Bazni tok (maks. tok)
|
5 (32) A
|
|
Način merjenja
|
neposredni-brez trafo-ja |
|
Impulzni izhod (S0)
|
1000 imp./kWh
|
|
Teža
|
80 g
|
|
Inštalacijski vodnik
|
togi/upogljivi
|
|
Vijačne sponke
|
25 mm2/10 mm2
|
|
Impulzni izhod
|
2,5 mm2/1,5 mm2
|
Omrežje: 1-fazno
Izvedba: Vgradnja na letev, 1 modul
Način merjenja: Neposredni
Območje merjenja: 20 mA – 32 A
Bazni tok (maks. tok): 5 (32) A
Prikazovanje: LCD zaslon
Nazivna frekvenca: 50/60 Hz
Storilnost: 10 VA/faza
Preobremenitev: 1.2 Imax
Način merjenja: neposredni ali izmenični
Razred merilne točnosti: 1
Delovna temperatura: -15 °C … +50 °C
Temperatura shranjevanja: -30 °C … +65 °C
Relativna vsebnost vlage: maks. 95 %
Razred zaščite: IP 20; po ometu (vgrajeno) IP 40
Način priključitve: z vijaki v pritrdilne sponke
Način pritrjevanja: po standardu EN 50022 na klobučni tir 35×7,5 mm
