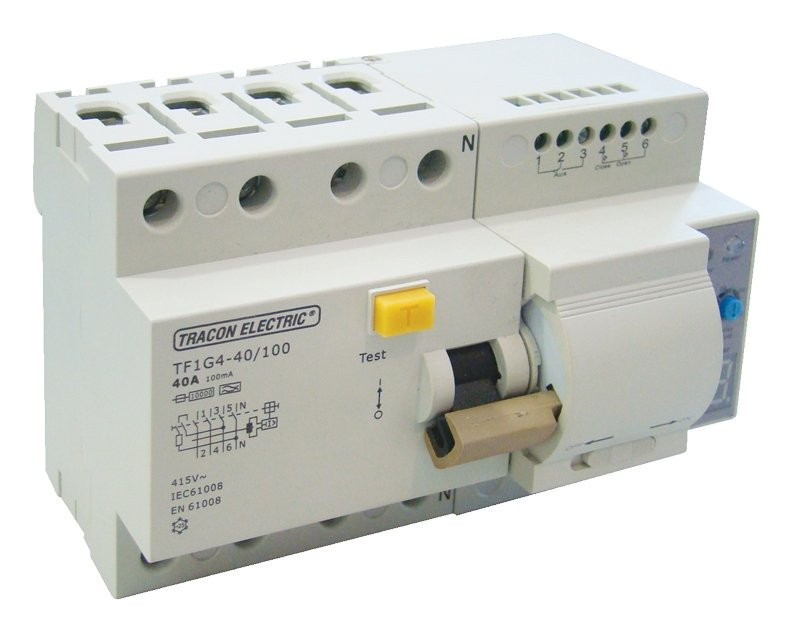

Motorsko avtomatsko zaščitno stikalo
Naprava je namenjena za ponovni vklop izklopljenega sistema, do česar lahko pride zaradi morebitnega visokega toka napake ali zaradi prenapetosti, ki jo je povzročil atmosferski pojav, po ustreznem zmanjšanju in stabilizaciji tokov napake v tokokrogu.
Uporaba sprožnika se priporoča na mestih, kjer izklop zaščitnega aparata povzroči zaustavitve, ki trajajo dalj časa, in v primerih ko strokovni oskrbniki me morejo nemudoma na prizorišče (telekomunikacijske postaje, usmerjanje s signalnimi lučkami, oddaljene stikalne naprave). Pojav, ki je povzročil izklop, torej zaustavitev, pogosto zelo hitro mine, tako postane zaustavitev neutemeljena in lahko povzroči velike izgube.
Montaža in nastavitev naprave za ponovni vklop (sprožnika) je lahka; za delovanje zadostuje, če se izbočen pokrov na čelni strani potegne na stran in se izbere avtomatski položaj.
Če naprava ob nastavljenem ponovnem samodejnem vklopu (1–8 poskusov) ne uspe zagnati tokovnega zaščitnega stikala, ostane izklopljena. Po vzpostavitvi brezhibnega omrežja se tokovno zaščitno stikalo lahko vklopi tudi manualno (ročno). Pri vzdrževanju naprave mora strokovna oseba na čelni plošči nahajajoče drsno stikalo nastaviti v položaj OFF (izklop), sicer se bo naprava avtomatično ponovno vklopila. Za preprečevanje neželenih ponovnih vklopov se naprava lahko zaklene s ključavnico.
|
Tehnični podatki
|
Nadtokovno zaščitno stikalo
|
Motorsko avtomatsko zaščitno stikalo
|
|
Nazivni tok
|
25 A, 40 A, 63 A, 80 A
|
-
|
|
Nazivni tok napake
|
30 mA, 100 mA, 300 mA
|
-
|
|
Nazivna kratkostična zmogljivost
|
10 kA
|
-
|
|
Nazivna napetost
|
240 / 415 V ~
|
220-240 V ~
|
|
Tok brez obremenitve
|
-
|
1,5 VA
|
|
Število nastavljivih ponovnih vklopov
|
-
|
1, 2, 4, 6, 8
|
|
Izklopni čas
|
0,1 s
|
1 s
|
|
Vklopni čas
|
-
|
2 s
|
|
Nastavljivi ponovni vklop – zakasnitveni čas
|
-
|
– 60 – 120 – 180 s
|
|
Delovanje z LED – s povratnim signalom
|
-
|
Rdeča: KI, Utripajoče rdeča: med
|
|
Ročni izklop in vklop
|
Z ročico
|
ponovnim vklopom
|
|
Električna življenjska doba
|
-
|
Izbočeno drsno stikalo
|
|
Mehanska življenjska doba
|
-
|
15.000 vklopov
|
|
Obremenitev pomožnega kontakta
|
-
|
20.000 vklopov
|
|
Vhod daljinskega upravljalca
|
-
|
250 VAC, 5 A
|
|
Temperatura okolja
|
-25 - +40 °C
|
NC / NO / CO
|
|
Stopnja zaščite
|
Ohišje: IP40, Priključki: IP20
|
25 - +55 °C
|
|
Inštalacijski vodnik - prerez
|
Maks. 25 mm2
|
IP40, Priključki: IP20
|
2-polni
|
Koda
|
Nazivni tok
Ith (A)
|
|
IΔn= 30 mA
|
IΔn= 100 mA
|
IΔn= 300 mA
|
|
TFIG2-16030
|
TFIG2-16100
|
TFIG2-16300
|
16
|
|
TFIG2-25030
|
TFIG2-25100
|
TFIG2-25300
|
25
|
|
TFIG2-40030
|
TFIG2-40100
|
TFIG2-40300
|
40
|
|
TFIG2-63030
|
TFIG2-63100
|
TFIG2-63300
|
63
|
|
TFIG2-80030
|
TFIG2-80100
|
TFIG2-80300
|
80
|

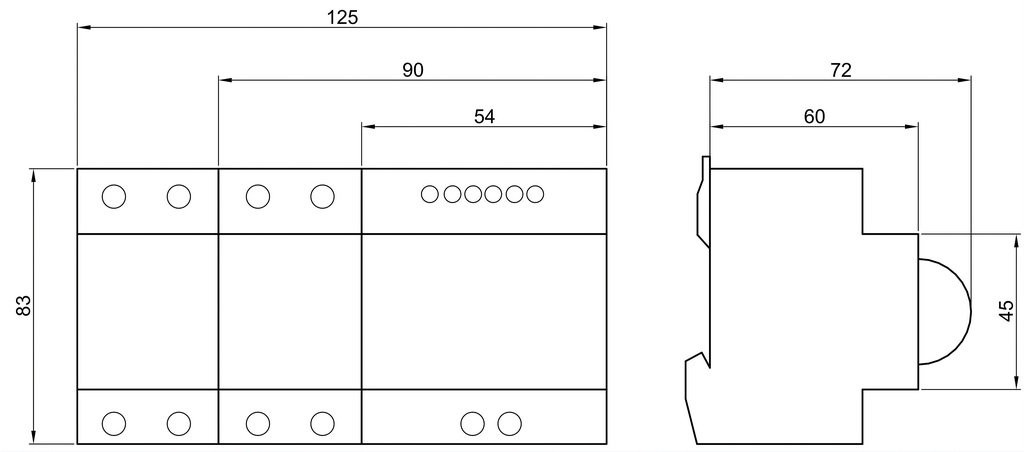

4-polni
|
Koda
|
Nazivni tok
Ith (A)
|
|
IΔn= 30 mA
|
IΔn= 100 mA
|
IΔn= 300 mA
|
|
TFIG4-16030
|
TFIG4-16100
|
TFIG4-16300
|
16
|
|
TFIG4-25030
|
TFIG4-25100
|
TFIG4-25300
|
25
|
|
TFIG4-40030
|
TFIG4-40100
|
TFIG4-40300
|
40
|
|
TFIG4-63030
|
TFIG4-63100
|
TFIG4-63300
|
63
|
|
TFIG4-80030
|
TFIG4-80100
|
TFIG4-80300
|
80
|
Funkcije, karakteristike
Pomožni kontakt, ki je neodvisen od potenciala, omogoča v odvisnosti od ene inštalacijske točke in s pomočjo izhoda NC/NO/CO daljinsko signalizacijo (kontakt) za spremljanje delovanja (IZKLOP–VKLOP). S pomočjo daljinsko upravljanega vhoda je mogoče upravljati delovanje naprave, opraviti občasno kontrolo in jo aktivirati iz zaklenjenega položaja. Tako za ponovni zagon naprave ni potrebno fizično priti na prizorišče. S tem se prihrani kar precej stroškov. Število poskusov ponovnega vklopa in čas med posameznimi poskusi se lahko nastavi z obračanjem gumbov potenciometra, ustrezno potrebam in željam porabnika. Naprava ima izklopni odštevalnik časa, ki beleži število vseh ročnih in avtomatičnih izklopov od ponastavitve
ničelnega položaja.
|
Tehnični podatki
|
Nadtokovno zaščitno stikalo
|
Motorsko avtomatsko zaščitno stikalo
|
|
Nazivna kratkostična zmogljivost
|
10 kA
|
|
|
Nazivna napetost
|
240 / 415 V ~
|
220-240 V ~
|
|
Tok brez obremenitve
|
|
1,5 VA
|
|
Število nastavljivih ponovnih vklopov
|
|
1, 2, 4, 6, 8
|
|
Izklopni čas
|
0,1 s
|
1 s
|
|
Vklopni čas
|
|
2 s
|
|
Nastavljivi ponovni vklop – zakasnitveni čas
|
|
10 – 30 – 60 – 120 – 180 s
|
|
Delovanje z LED – s povratnim signalom
|
|
Zelena: BE, Rdeča: KI, Utripajoče rdeča:
med ponovnim vklopom
|
|
Ročni izklop in vklop
|
Z ročico
|
Izbočeno drsno stikalo
|
|
Električna življenjska doba
|
|
15.000 vklopov
|
|
Mehanska življenjska doba
|
|
20.000 vklopov
|
|
Obremenitev pomožnega kontakta
|
|
250 VAC, 5 A
|
|
Vhod daljinskega upravljalca
|
|
NC / NO / CO
|
|
Temperatura okolja
|
-25 - +40 °C
|
-25 - +55 °C
|
|
Stopnja zaščite
|
Ohišje: IP40, Priključki: IP20
|
Ohišje: IP40, Priključki: IP20
|
|
Inštalacijski vodnik - prerez
|
Maks. 25 mm²
|
Maks. 1,5 mm²
|
