Set zaključkov, za notranjo uporabo 4x70-120 mm2

Set zaključkov, za notranjo uporabo 4x70-120 mm2

Poglej več

Set zaključkov, za notranjo uporabo 4x70-120 mm2

Koda: ZSVRS-3B1

Redna cena: 38,34 €

Cena s popustom 34,51 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Termoskrč.set za izolac.4žil.nizkonapet.okloplj.kablov,notri 4×70-4×120mm2

Kol:

ALI

Cenik dostave

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Nizkonapetostni seti

Podrobnosti

Set termoskrčljivih zaključkov za 06,/1 kV-ne zaščitene, štirižilne vode

Namenjeni so za notranjo ter za zunanjo uporabo, in sicer za zaščito pred vlago,oziroma za zapiranje koncev zaščitenih,bakrenih in aluminijastih kablov s štirimi žilami s PVC, PE, EPR in XLPE izolacijo, kot na primer za zapiranje koncev vodnikov tipa NYCWY, NAYCWY, AYCWY. Notranje stene zaključkov so opremljene s topljivim polnilnim lepilom, ki zagotavlja zaščito pred vlago in vremenskimi vplivi.

Material:	Na UV obstojen polietilen
Barva:	Črna
Tip:	za notranjo uporabo za zunanjo uporabo
Toplotni razpon:	-55 °C ... +100 °C
Temperatura skladiščenja:	-20 °C ... +45 °C
Odpornost na ogenj:	ognjevarno v skladu UL94-V0

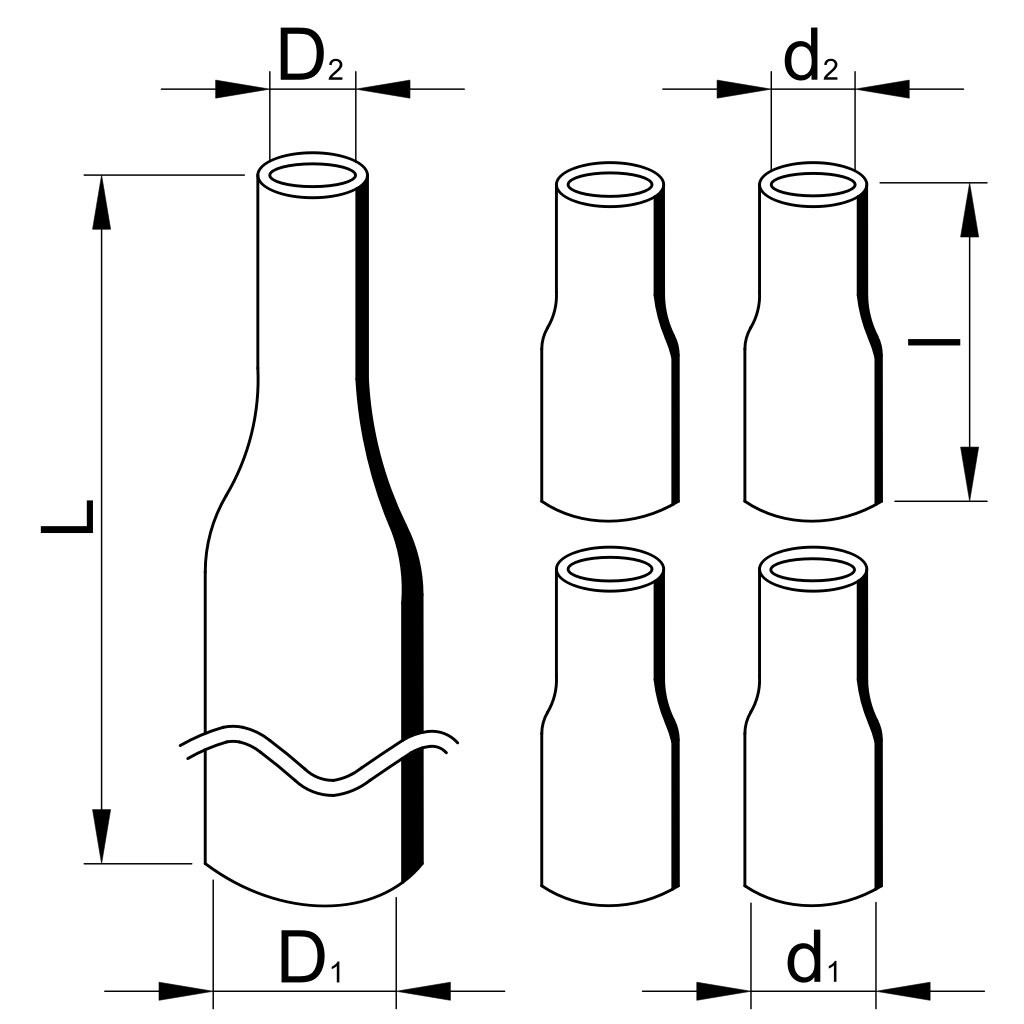

D₁, d₁	notranji premer pred krčenjem
D₂, d₂	notranji premer po krčenju

Termoskrčljive cevke za izolacijo žil in plaščev

Koda	Tip	Presek kabla (mm²)	Zaključek vodnikov		Termoskrčljiva cevka za izolacijo kabelskih čevljev			Termoskrčljiva cevka za popolno izolacijo žile
Koda	Tip	Presek kabla (mm²)	Tip (mm)	Število koma-dov	d₁/d₂ (mm)	L (mm)	Število komadov	D₁/D₂ (mm)	L (m)	Število komadov
ZSVRS-1B1	Za notranjo uporabo	4×6–4×25	VE3512	1	19/6	50	4	-	-	-
ZSVRS-1K1	Za zunanjo uporabo	4×6–4×25	VE3512	1	19/6	50	4	12,7/6,4	2	1
ZSVRS-2B1	Za notranjo uporabo	4×35–4×50	VE4021	1	30/8	530	4	-	-	-
ZSVRS-2K1	Za zunanjo uporabo	4×35–4×50	VE4021	1	30/8	50	4	19/9,5	3	1
ZSVRS-3B1	Za notranjo uporabo	4×70–4×120	VE5527	1	40/12	80	4	-	-	-
ZSVRS-3K1	Za zunanjo uporabo	4×70–4×120	VE5527	1	40/12	80	4	25,4/12,7	4	1
ZSVRS-4B1	Za notranjo uporabo	4×150–4×240	VE8035	1	50/16	100	4	-	-	-
ZSVRS-4K1	Za zunanjo uporabo	4×150–4×240	VE8035	1	50/16	100	4	38,1/19	8	1

Elementi za popravilo zaščite

Koda	Presek kabla (mm²)	Zaščita		Zapolnitev		Ostalo
Koda	Presek kabla (mm²)	Presek kabelskega čevlja	Število komadov	Tip lepilnega traku	Dolžina (m)	Dimenzije brusilnega traku
ZSVRS-1B1	4×6–4×25	10 mm2	1	ZSSZOH1,5	1,5	600 mm×25 mm
ZSVRS-1K1	4×6–4×25	10 mm2	1	ZSSZOH1,5	1,5	600 mm×25 mm
ZSVRS-2B1	4×35–4×50	25 mm2	1	ZSSZOH1,5	1,5	600 mm×25 mm
ZSVRS-2K1	4×35–4×50	25 mm2	1	ZSSZOH1,5	1,5	600 mm×25 mm
ZSVRS-3B1	4×70–4×120	35 mm2	1	ZSSZOH1,5	1,5	600 mm×25 mm
ZSVRS-3K1	4×70–4×120	35 mm2	1	ZSSZOH1,5	1,5	600 mm×25 mm
ZSVRS-4B1	4×150–4×240	50 mm2	1	ZSSZOH1,5	1,5	800 mm×25 mm
ZSVRS-4K1	4×150–4×240	50 mm2	1	ZSSZOH1,5	1,5	800 mm×25 mm

Bakreni ali aluminijati vezni tulec za spajanje žil, ki ni del seta, je potrebno posebej izbrati, in sicer na podlagi preseka kabelskih žil, ki jih želimo spojiti.

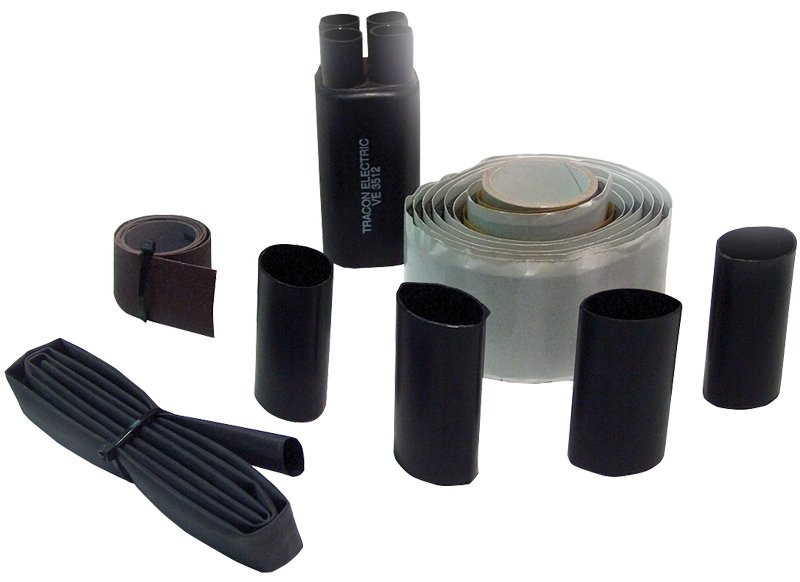

Vsebina seta:

1 x seznam materialov
1 x navodilo za montažo
1 x 4-kraki lik
4 x termoskrčljiva cevka s srednje debelo steno za izolacijo kabelskega čevlja, v notranjosti opremljena s topljivim lepilom
1 x brusilni papir
1 x na UV obstojna, tankostenska termoskrčljiva cevka za popolno izolacijo žile (samo k tipom za zunanjo uporabo)
1 x zavitek lepilnega traku tipa ZSSZOH1,5

Dodatni podatki

Koda	ZSVRS-3B1
Tehnični podatki	4×70-4×120mm2
Proizvajalec	Tracon
Certifikati	Certifikat ustreznosti
Naziv (ANG)	Heat shrink breakout set for 4 core wire sh. cables, indoor 4×70-4×120mm2
Ean	5997374115568
