Pomožna kontaktna enota je dopolnilna mehanska stikalna naprava, ki je primerna za upravljanje delovanja drugih priključnih ali upravljalnih naprav z oznanjanjem stanja
Kontaktorja in njegovih električnih zapahov.
 | Tehnični podatki | Nazivna pogonska napetost: | 660 V AC | | Nazivna izolacijska napetost: | 690 V AC | | Nazivni termični tok: | 10 A | | Nazivni pogonski tok: | 2 A, 230 V, 50 Hz, AC15 | | Zaščitni aparat za kratki stik: | Talilno odklopni gG 10 A | | Stopnja zaščite: | IP 20 | | Uporabni vod: | 1×1,0 mm2 ... 2×2,5 mm2 | | Temperatura okolja: | -25 °C ... +50 °C | | Mehanska življenjska doba: | 1×107 priključni cikel | | Priključna pogostost (AC15): | max. 3600 priključni cikel/ura | Legenda: | 1: | Meja prekinitvene sposobnosti | | 2a: | 106 obratovalni cikel | | 2b: | 3x106 obratovalni cikel | | 2c: | 107 obratovalni cikel | | 3: | meja segrevanja | |
Električna življenjska doba v funkciji priključne storilnosti (AC15)
| Priključni cikel | Nazivna pogonska napetost |
| 24 V | 48 V | 110/127 V | 220/230 V | 380/400 V | 440 V | 600 V |
| 106 | 150 VA | 300 VA | 400 VA | 480 VA | 500 VA | 500 VA | 500 VA |
| 3×106 | 80 VA | 170 VA | 250 VA | 290 VA | 320 VA | 320 VA | 320 VA |
| 107 | 30 VA | 65 VA | 90 VA | 120 VA | 130 VA | 130 VA | 130 VA |
Sprednji pomožni kontakti
Te priključne naprave so primerne za upravljanje delovanja drugih priključnih ali upravljalnih naprav z oznanjanjem stanja kontaktorja in njegovega električnega zapaha. Lahko se pritrdijo na čelno stran s pomočjo dveh ali štirih spojnih enot.
| TR1K k pomožnim kontaktorjem | | Tracon koda | Kontakti | | TR5KN02 | 2 NY | | TR5KN04 | 4 NY | | TR5KN11 | 1 NY+ 1 Z | | TR5KN13 | 3 NY + 1 Z | | TR5KN20 | 2 Z | | TR5KN22 | 2 NY + 2 Z | | TR5KN31 | 1 NY + 3 Z | | TR5KN40 | 4 Z | |
| H kontaktorjem TR1D/F in TR1E
| | Tracon koda | Kontakti | | TR6DN02 | 2 NY | | TR6DN04 | 4 NY | | TR6DN11 | 1 NY + 1 Z | | TR6DN13 | 3 NY + 1 Z | | TR6DN20 | 2 Z | | TR6DN22 | 2 NY + 2 Z | | TR6DN31 | 1 NY + 3 Z | | TR6DN40 | 4 Z | |
Stranska pomožna kontaktna enota h kontaktorjem TR1D/F09 ... TR1D/F65
V kolikor zaradi razpoložljivega mesta ali iz drugih razlogov, sprednjih pomožnih kontaktov ne moremo uporabiti, lahko na obeh straneh kontaktorja namestimo stranski pomožni kontakt.
| Tracon koda | Kontakti | | TR8-DN20 | 2 Z | | TR8-DN11 | 1 Z + 1 NY | | | |
Tempirna enota h kontaktorjem TR1D/F
Tempirno enoto se lahko pritrdi na čelno stran, njeni kontakti pa pričnejo delovati v skladu zaželenim časovnim zamikom po potegu ali spustitvi kontaktorja in spreminjajo ON ali OF stanje njihovih kontaktov. Zaželeni časovni zamik nastavimo s pomočjo intervala, nastavljivega z vrtljivim tasterjem.
| Tracon koda | Kontakti | Tempiranje priključitve |
| TR7DT2 | 1 NY + 1 Z | Po potegu kontaktorja 0.1-30 s |
| TR7DR2 | 1 NY + 1 Z | Po spustitvi kontaktorja 0.1-30 s |

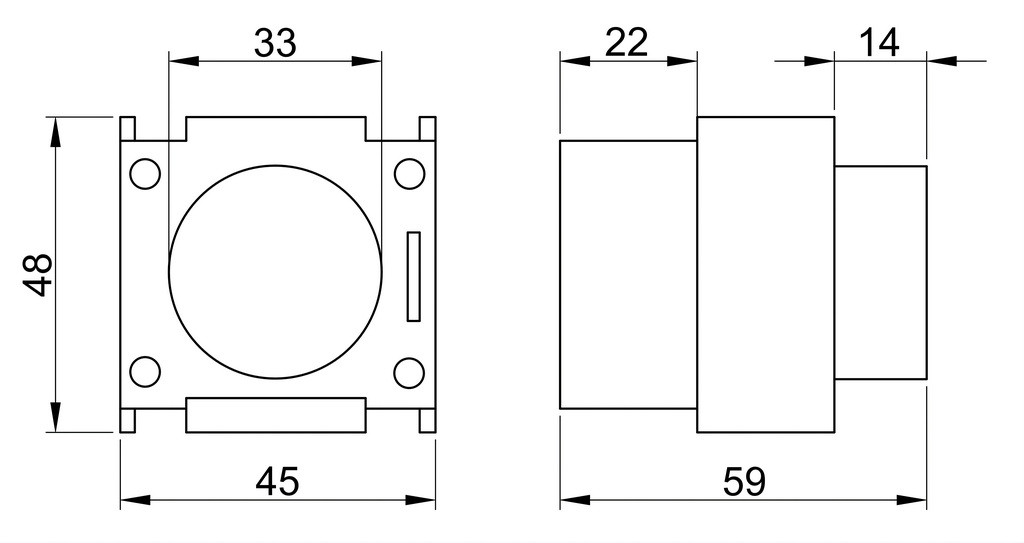

TR7DR2 TR7DT2
Mehanski distančniki
Vgrajen med dvema magnetnima stikaloma, prepreči njun istočasen poteg. Za uporabo je primeren v smernih preklopnikih brez električnega zapaha, v varni priključitvi, opremljeni s pomožnim stikalom ter v zvezda-trikotnik sestavi.
| Tracon koda | Kontaktor | | TR9-D09978 | 9-32 A | | TR9-D50978 | 40-95 A | |
|
| | | Stabilno vez od 9 do 32 A med dvema spojnima magnetnima stikaloma lahko dosežemo z distančniki, ki jih lahko položimo v stranski predal kontaktorja. |
| |
| Stabilno vez od 40 do 95A zagotavlja pomožna tirnica, ki jo je mogoče z vijaki pritrditi na montažno panelko magnetnega stikala ter distančnik, ki pa je pritrjen na pomožno tirnico. |
