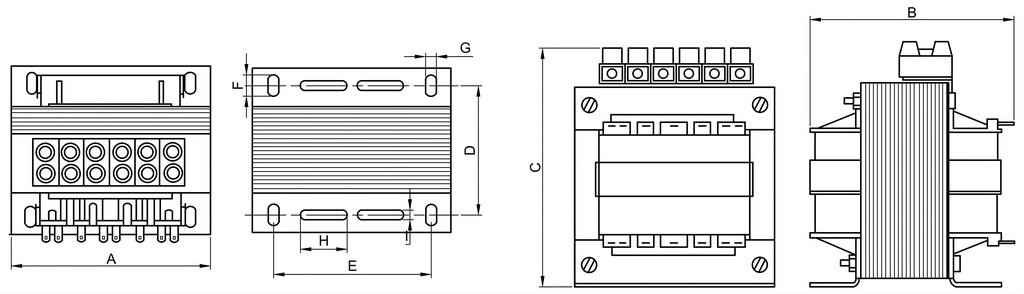

Koda
|
A
(mm)
|
B
(mm)
|
C
(mm)
|
|
E
(mm)
|
F
(mm)
|
G
(mm)
|
H
(mm)
|
I
(mm)
|
 |

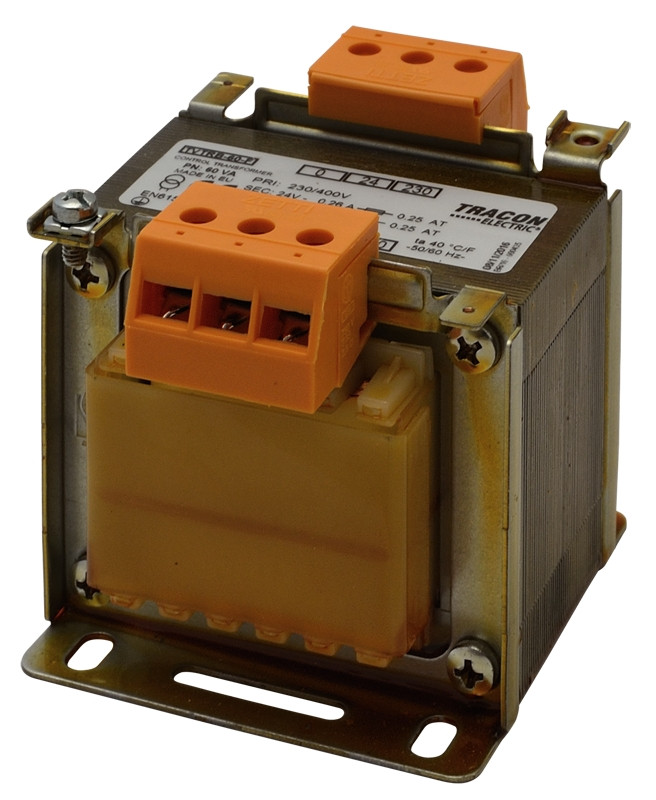

| TVTRB-60 |
78 |
56 |
93 |
44 |
56 |
9 |
4.8 |
20 |
3.6 |
1.2 kg |
Proizvodi se lahko uporabijo kot izolacijski ločilnik v nizkonapetostnih tokokrogih za krmiljenje moči, delovanje, signalizacijo in vodenje, za vzpostavitev zelo nizke pogonske napetosti
(FELV) po standardu
MSZ HD 60364-4-41 ali za vzpostavitev zelo nizke varnostne napetosti
(SELV). Vsi naši
transformatorji ustrezajo zahtevam standardov
MSZ EN 60 742 in
MSZ EN 61558. S stališča varnosti so izdelani za notranjo montažo, stopnja mehanske zaščite je (IP 00), so odprte izvedbe, montirajo se z vijačnimi pritrdilnimi sponkami. Zmogljivost je odvisna od tipa, od 50 do 630 VA. Ker se izrezani sekundarni navoji transformatorjev za več sekundarnih napetosti izdeluje iz navoja žic enakega preseka, so pri maksimalnem obremenilnem toku vrednosti posameznih odcepov različne. Podatke o zmogljivosti posameznih transformatorjev vsebuje spodnja tabela.
Transformatorji se izdelujejo v naslednjih izvedbah:
Osnovni ločilni transformatorji
(TVTR) so proizvodi, pri katerih je med primarnim in sekundarnim navitjem vsaj osnovna izolacija.
Transformatorji tipa
TVTRB imajo med primarnim in sekundarnim navitjem varnostno ločnico. Med njima so varnostni izolirni transformatorji, ki imajo na sekundarni strani zelo nizko varnostno napetost, pod 50 V. Izvedbe, ki imajo sekundarno napetost večjo od 50 V so t.i. izolirni transformatorji.
|
Varnostni in izolirni transformatorji
|
|
Izvedba
|
Primarna napetost / sekundarna napetost |
|
M
|
230/12 V
|
|
N
|
230/24 V
|
|
O
|
230/42 V
|
|
P
|
230/230 V
|
|
R
|
400/24 V
|
|
S
|
400/230 V
|
Tehnični podatki:
| Nazivna primarna napetost (Upr): |
400, 230 V |
| Nazivna frekvenca: |
50/60 Hz |
| Nazivna zmogljivost: |
50 … 630 VA |
| Razred zaščite pred dotikom: |
I. leto. o. |
| Stopnja mehanske zaščite: |
IP 00 |
| -ob priključnih sponkah: |
IP 20 |
| Relativna vlaga: |
95% |
| Delovna temperatura: |
-5... +40 °C |
| Temperaturni razred: |
E (+120 °C) |
