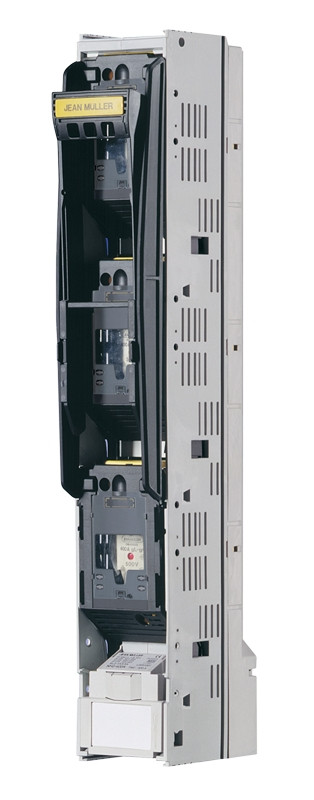

Vertikalni varovalčni preklopni ločilnik, odpiranje hkratno 500/690V AC, 220/400V DC, max.250A, 3P, 1

Vertikalni varovalčni preklopni ločilnik, odpiranje hkratno 500/690V AC, 220/400V DC, max.250A, 3P, 1

Koda: SL1-3X3/3A

Redna cena: 313,98 €

Cena s popustom 282,58 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Vertikalni varovalčni preklopni ločilnik, hkratno odpiranje 500/690V AC, 220/400V DC, max.250A, 3P, 1

Kol:

ALI

Brezplačna dostava

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Izvedba s hkratnim tripolnim preklopom

Podrobnosti

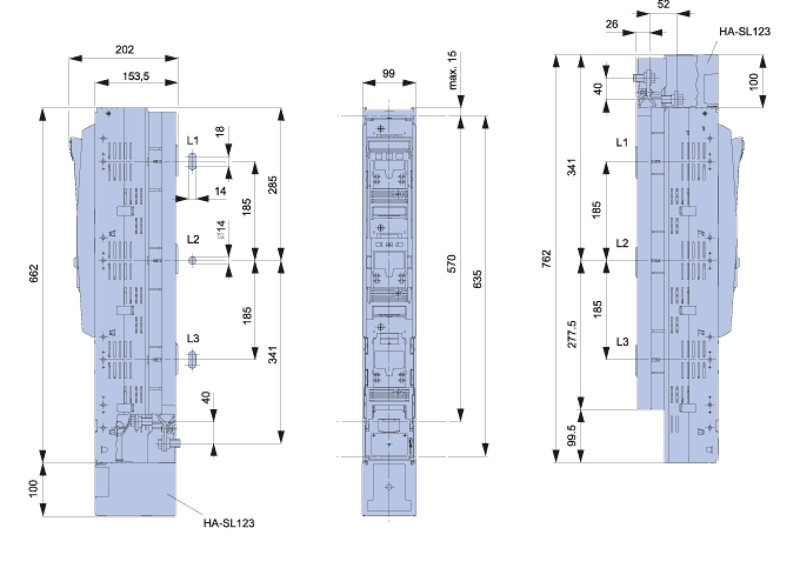

Navpična varovalčna preklopna letev za zbiralčne sisteme z

medtirno razdaljo 185 mm, z možnostjo izbire strani vhoda kablov, hkratnim odpiranjem treh polov in vijačnim pritrdilnim mehanizmom

Tripolno varovalčno letev s hkratnim preklapljanjem treh polov tipa SL1-3X3/3A priporočamo za izdelavo preklopnih omar, opremljenih z zbiralko, katere medtirna razdalja je 185 mm. Naprava je široka 99 mm. Kromirani kontakti DELTA zagotavljajo dolgo obratovalno dobo varovalčne letve. Izvedba preklopne letve ustreza zahtevam standardov za ločilnike. V osnovi se odcepni kabli k sponkam letve priključijo z vijakom M10, vendar se lahko izbere tudi druga možnost vezave kablov. Negorljivo (nehalogensko) zaprto ohišje naprave je zaščiteno pred naključnim dotikom; na stikalni plošči se nahaja merilna reža za nadzor delovanja parametrov. Za vzdrževanja ustrezne stikalne moči sta oba konca kontaktov ojačana z vzmetnim elementom.

Osnovni tehnični podatki

Nazivni tok:	In = 250A
Nazivna napetost:	AC 690/500V
Izolacijska napetost:	AC 1000V
Priklop:	z vijakom M10
Kontakt:	tip DELTA
Standard	MSZ EN 60947-3

Kontakti za usmerjanje loka

Električni lok, ki nastane pri preklapljanju, se izoblikuje po vnaprej načrtovanem procesu. Na ta način se zmanjša erozija dotične površine in skrajša čas loka.

Ravna stikalna površina

Zagotavlja optimalni stik in zmanjšuje izgubo moči pri porabi

Zaščita pred razami

Kontakti so izdelani tako, da v primeru kratkega stika preprečijo nastanek raz na vložku in dobro prenašajo preklope kratkostičnih tokov do 110 kA

Podnožje
Izvedba stikalnega podnožja DELTA zagotavlja prenašanje konstantnih obremenitev vse do 1000 A, poleg tega ponuja odlične rezultate pri obremenitvenih preklopih na napravah, katerih nazivna tokovna moč je več kot 400 A. Kontakti GAMMA na napravah velikosti 1 in 2 zagotavljajo optimalno zmogljivost pri uporabi v javnem električnem omrežju.

Podrobni tehnični podatki
Električni tehnični podatki
Nazivna obratovalna napetost		Ue	V	AC500
Nazivni delovni tok		Ie	A	250
Nazivni termični tok na prostem z varovalko		Ith	A	250
Nazivni termični tok na prostem s kontaktnimi noži		Ith	A	400 (TM2)
Nazivna frekvenca		f	Hz	40 - 60
Nazivna izolacijska napetost		Ui	V	AC1000
Nazivni kratkostični tok		Ifz	kAeff	110
Nazivni vzdržni kratkostični tok		Icw	kAeff	-
Uporabnostna kategorija		-	-	AC22B
Izmenični kratkostični tok „VKLOP”		-	A	1200
Izmenični kratkostični tok „IZKLOP”		-	A	1200
Nazivna impulzna vzdržna napetost		Uimp	kV	12
Elektronska življenjska doba (preklopni cikel)		-	kj	200
Izguba moči pri Ith na varovalko		Pv	W	23
Ustrezne varovalke
Mere ustreznih varovalk po EN 60269		-	-	1
Nazivni tok največje primerne varovalke		Ibn	A	250
Maks. dovoljena izguba moči varovalke		Pvm	W	32
Mehanski podatki
Mehanska življenjska doba (preklopni cikel)		-	kj	1400
Teža		m	kg	4,9
Kabelski priključek
Mere pritrdilnega vijaka priključne sponke		-	-	M10
Mere priključnega kabelskega čevlja		-	mm2	1 x 25–150 (maks. širina: 30 mm)
Mere priključne zbiralke		-	mm	30 x 10
Zatezni moment pritrdilnega vijaka		Ma	Nm	35
Zaščita
Vgradna	Upravljalna ročica v zaprti poziciji	-	-	IP20
Vgradna	Upravljalna ročica v odprti poziciji	-	-	IP10
Parametri delovnega okolja
Temperatura okolja		Tk	°C	-25 - +55
Nazivni način delovanja		-	-	Neprekinjeno delovanje
Delovanje		-	-	Odvisno od ročnega upravljanja
Vgradni položaj		-	-	Vodoravno, navpično
Nadmorska višina delovanja		-	m	maks. 2000
Stopnja onesnaženosti		-	-	3
Kategorija prenapetostne zaščite		-	-	IV

Dodatni podatki

Koda	SL1-3X3/3A
Tehnični podatki	500/690V AC, 220/400V DC, max.250A, 3P, 1
Proizvajalec	Tracon
Naziv (ANG)	Fuse switch for 185 mm busbar, vertical, open all poles 500/690V AC, 220/400V DC, max.250A, 3P, 1
Ean	5997374183994
