Vertikalni varovalčni preklopni ločilnik, odpiranje hkratno 500/690V AC, 220/400V DC, max.400A, 3P, 2

Vertikalni varovalčni preklopni ločilnik, odpiranje hkratno 500/690V AC, 220/400V DC, max.400A, 3P, 2

Koda: SL2-3X3/9/KM2G-F

Redna cena: 248,28 €

Cena s popustom 223,45 €

Vse cene že vsebujejo 22% DDV.

Dobava: Ni na zalogi

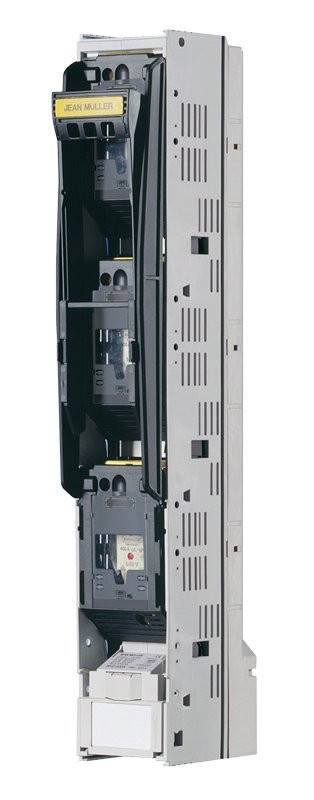

Vertikalni varovalčni preklopni ločilnik, hkratno odpiranje 500/690V AC, 220/400V DC, max.400A, 3P, 2, -V-

Brezplačna dostava

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Izvedba s hkratnim tripolnim preklopom

Podrobnosti

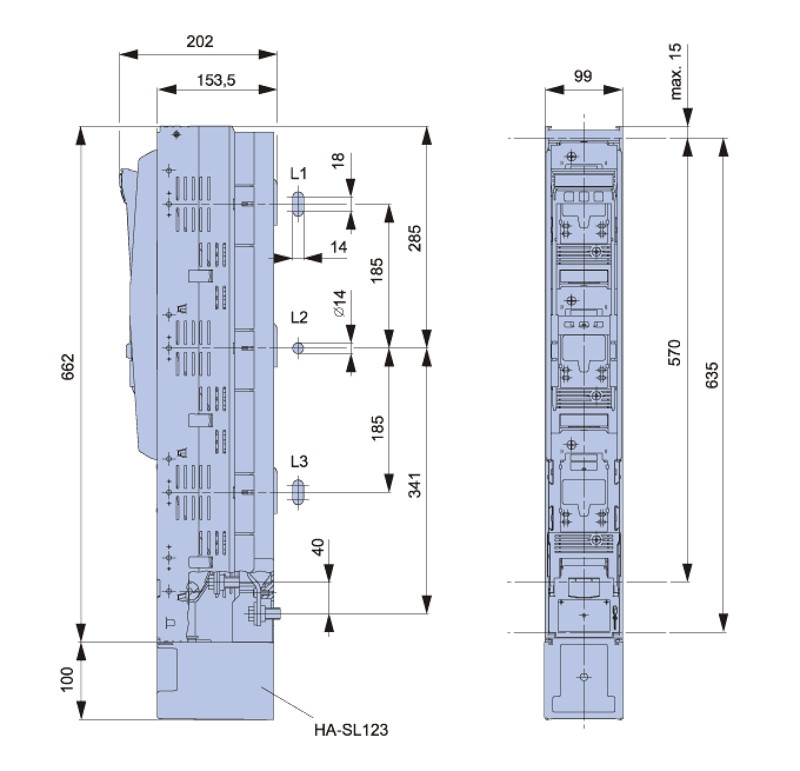

Navpična varovalčna preklopna letev za zbiralčne sisteme z

medtirno razdaljo 185 mm, z možnostjo izbire strani vhoda kablov, hkratnim odpiranjem treh polov in pritrdilnim mehanizmom tipa „V”

Tripolno varovalčno letev s hkratniM preklapljanjem treh polov tipa SL2-3X3/9/KM2G-F priporočamo za izdelavo preklopnih omar, opremljenih z zbiralko, katere medtirna razdalja je 185 mm. Naprava je široka 99 mm. Kromirani kontakti DELTA zagotavljajo dolgo obratovalno dobo varovalčne letve. Izvedba preklopne letve ustreza zahtevam standardov za ločilnike. Negorljivo (nehalogensko) zaprto ohišje naprave je zaščiteno pred naključnim dotikom; na stikalni plošči se nahaja merilna reža za nadzor delovanja parametrov. Za vzdrževanja ustrezne stikalne moči sta oba konca kontaktov ojačana z vzmetnim elementom

	Kontakti za usmerjanje loka Električni lok, ki nastane pri preklapljanju, se izoblikuje po vnaprej načrtovanem procesu. Na ta način se zmanjša erozija dotične površine in skrajša čas loka.		Ravna stikalna površina Zagotavlja optimalni stik in zmanjšuje izgubo moči pri porabi
	Zaščita pred razami Kontakti so izdelani tako, da v primeru kratkega stika preprečijo nastanek raz na vložku in dobro prenašajo preklope kratkostičnih tokov do 110 kA		Podnožje Izvedba stikalnega podnožja DELTA zagotavlja prenašanje konstantnih obremenitev vse do 1000 A, poleg tega ponuja odlične rezultate pri obremenitvenih preklopih na napravah, katerih nazivna tokovna moč je več kot 400 A. Kontakti GAMMA na napravah velikosti 1 in 2 zagotavljajo optimalno zmogljivost pri uporabi v javnem električnem omrežju.

Podrobni tehnični podatki
Električni tehnični podatki
Nazivna obratovalna napetost		Ue	V	AC500
Nazivni delovni tok		Ie	A	400
Nazivni termični tok na prostem z varovalko		Ith	A	400
Nazivni termični tok na prostem s kontaktnimi noži		Ith	A	630 (TM3)
Nazivna frekvenca		f	Hz	40 - 60
Nazivna izolacijska napetost		Ui	V	AC1000
Nazivni kratkostični tok		Ifz	kAeff	110
Nazivni vzdržni kratkostični tok		Icw	kAeff	-
Uporabnostna kategorija		-	-	AC22B
Izmenični kratkostični tok „VKLOP”		-	A	1890
Izmenični kratkostični tok „IZKLOP”		-	A	1890
Nazivna impulzna vzdržna napetost		Uimp	kV	12
Elektronska življenjska doba (preklopni cikel)		-	kj	200
Izguba moči pri Ith na varovalko		Pv	W	45
Ustrezne varovalke
Mere ustreznih varovalk po EN 60269		-	-	2
Nazivni tok največje primerne varovalke		Ibn	A	400
Maks. dovoljena izguba moči varovalke		Pvm	W	45
Mehanski podatki
Mehanska življenjska doba (preklopni cikel)		-	kj	1400
Teža		m	kg	4,9
Kabelski priključek
Mere pritrdilnega vijaka priključne sponke		-	-	M12
Mere priključnega kabelskega čevlja		-	mm2	1 x 25–240
Mere priključne zbiralke		-	mm	-
Zatezni moment pritrdilnega vijaka		Ma	Nm	19
Zaščita
Vgradna	Upravljalna ročica v zaprti poziciji	-	-	IP20
Vgradna	Upravljalna ročica v odprti poziciji	-	-	IP10
Parametri delovnega okolja
Temperatura okolja		Tk	°C	-25 - +55
Nazivni način delovanja		-	-	Neprekinjeno delovanje
Delovanje		-	-	Odvisno od ročnega upravljanja
Vgradni položaj		-	-	Vodoravno, navpično
Nadmorska višina delovanja		-	m	maks. 2000
Stopnja onesnaženosti		-	-	3
Kategorija prenapetostne zaščite		-	-	IV

Dodatni podatki

Koda	SL2-3X3/9/KM2G-F
Tehnični podatki	500/690V AC, 220/400V DC, max.400A, 3P, 2, -V-
Proizvajalec	Tracon
Naziv (ANG)	Fuse switch for 185 mm busbar, vertical, open all poles 500/690V AC, 220/400V DC, max.400A, 3P, 2, -V-
Ean	5997374184045
