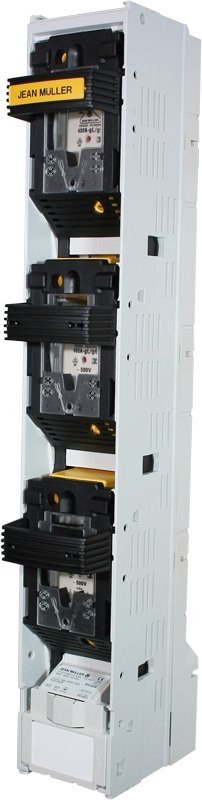

Vertikalni varovalčni preklopni ločilnik, odpiranje po polih 500/690V AC, 220/400V DC, max.160A, 3P, 00

Koda: SL00-3X/185/F

Redna cena: 192,13 €

Cena s popustom 172,92 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Vertikalni varovalčni preklopni ločilnik, odpiranje po polih 500/690V AC, 220/400V DC, max.160A, 3P, 00

Kol:

ALI

Brezplačna dostava

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Izvedba preklopa po polih

Podrobnosti

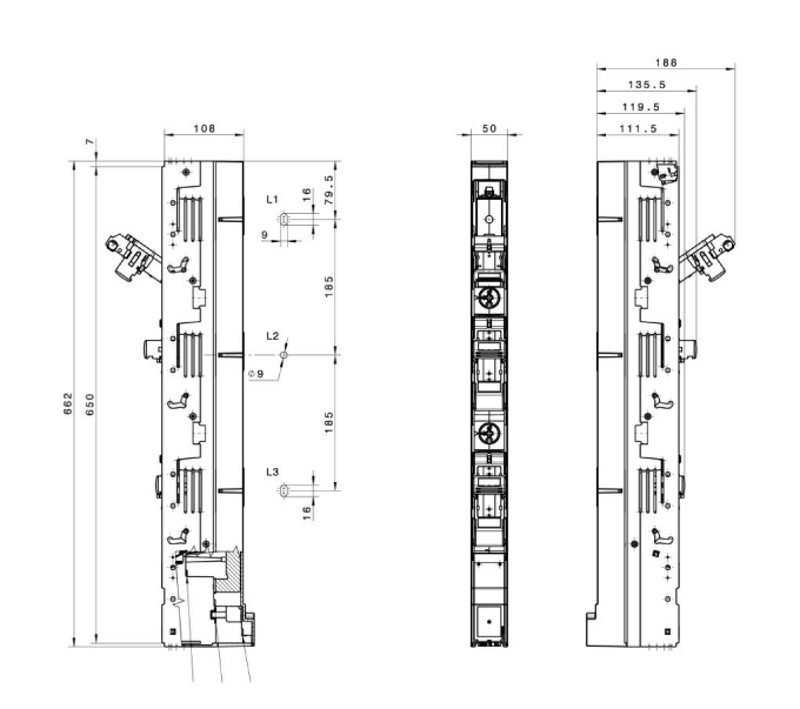

Tripolni preklopno varovalčno letev tipa SL00-3X/185/F priporočamo za izdelavo preklopnih omar, opremljenih z zbiralko, katere medtirna razdalja je 185 mm. Naprava je široka 49 mm. S pomočjo proizvoda z identifikacijsko številko AL-SL00/42 se po možnosti upravljalna površina naprav velikosti 00 lahko postavi v isto ravnino z upravljalno ploskvijo naprav velikosti 1, 2 in 3. Izvedba preklopne letve ustreza zahtevam standardov za ločilnike. V osnovi se odcepni kabli k sponkam ločilnika priključijo z vijakom M8, vendar se lahko izbere tudi druga možnost vezave kablov. Negorljivo (nehalogensko) zaprto ohišje naprave je zaščiteno pred naključnim dotikom; na stikalni plošči se nahaja merilna reža za nadzor delovanja parametrov.

Osnovni tehnični podatki

Nazivni tok:	In = 160A
Nazivna napetost:	AC 690/500V
Izolacijska napetost:	AC 1000V
Priklop:	z vijakom M8
Standard:	MSZ EN 60947-3

Podrobni tehnični podatki
Električni tehnični podatki
Nazivna obratovalna napetost		Ue	V	AC400/500/690
Nazivni delovni tok		Ie	A	160
Nazivni termični tok na prostem z varovalko		Ith	A	160
Nazivni termični tok na prostem s kontaktnimi noži		Ith	A	210 (TM00)
Nazivna frekvenca		f	Hz	40 - 60
Nazivna izolacijska napetost		Ui	V	AC800
Nazivni kratkostični tok		Ifz	kAeff	100 (690 VAC) / 120 (500 VAC)
Nazivni vzdržni kratkostični tok		Icw	kAeff	-
Kategorija razpona uporabe		-	-	AC22B (160 A / 690 V) AC23B (160 A / 500 V) AC23B (160 A / 400 V)
Nazivna impulzna vzdržna napetost		Uimp	kV	8
Izguba moči pri Ith na varovalko		Pv	W	23
Primerne Varovalke
Mere ustreznih varovalk po EN 60269		-	-	000, 00C in 00
Nazivni tok največje primerne varovalke		Ibn	A	160
Maks. dovoljena izguba moči varovalke		Pvm	W	12
Mehanski podatki
Mehanska življenjska doba (preklopni cikel)		-	kj	1700
Teža		m	kg	2,4
Kabelski priključek
Mere pritrdilnega vijaka priključne sponke		-	-	M8
Mere priključnega kabelskega čevlja		-	mm2	1 x 10 – 95 (maks. širina: 25 mm)
Mere priključne zbiralke		-	mm	20 x 10
Zatezni moment pritrdilnega vijaka		Ma	Nm	15
Zaščita
Vgradna	Upravljalna ročica v zaprti poziciji	-	-	IP30
Vgradna	Upravljalna ročica v odprti poziciji	-	-	IP10
Parametri delovnega okolja
Temperatura okolja		Tk	°C	-25 - +55
Nazivni način delovanja		-	-	Neprekinjeno delovanje
Delovanje		-	-	Odvisno od ročnega upravljanja
Vgradni položaj		-	-	Vodoravno, navpično
Nadmorska višina delovanja		-	m	maks. 2000
Stopnja onesnaženosti		-	-	3
Kategorija prenapetostne zaščite		-	-	IV

Dodatni podatki

Koda	SL00-3X/185/F
Tehnični podatki	500/690V AC, 220/400V DC, max.160A, 3P, 00
Proizvajalec	Tracon
Certifikati	Certifikat ustreznosti
Naziv (ANG)	Fuse switch for 185 mm busbar, vertical, open per pole 500/690V AC, 220/400V DC, max.160A, 3P, 00
Ean	5997374183949
