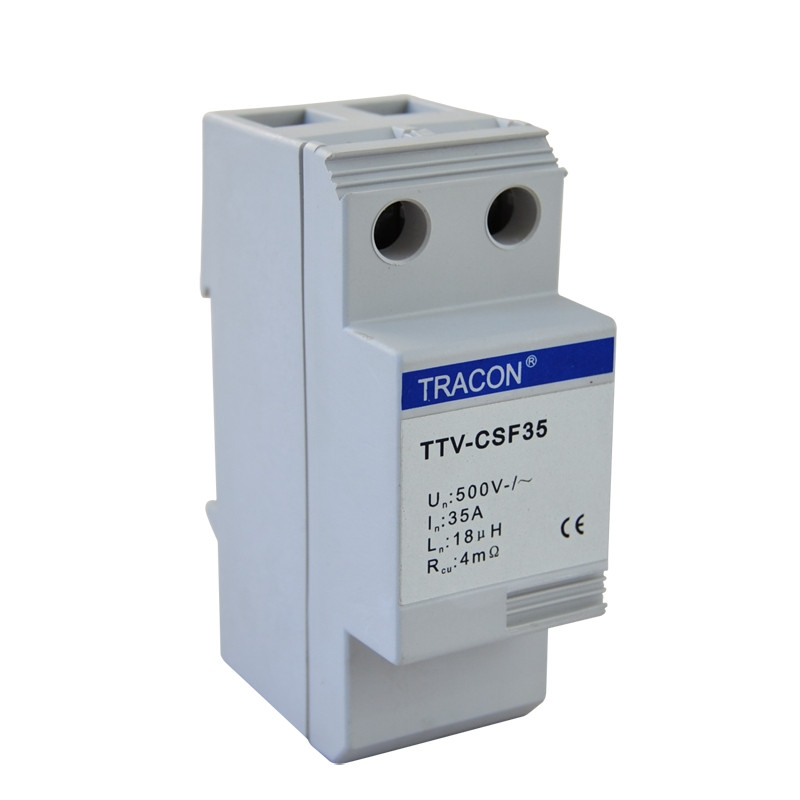

Vezni dušilec za sistem zaščite pred prenapetostjo, 35 A, 18

Koda: TTV-CSF35

Redna cena: 118,66 €

Cena s popustom 106,79 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Dušilka za vgradnjo induktivnosti pri odvodnikih prenapet. 35A, 18uH

Kol:

ALI

Cenik dostave

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Vezni dušilci

Podrobnosti

Vezni dušilec

Eden od pogojev za ustrezno delovanje odvodnika strele je, da odvodnik ustvari omejitev elektrike med zaščitnimi napravami, med odvodnikom strele in iskre ter med odvodnikom prekomerne napetosti, ter da se vgradi spojna induktivnost ustrezne vrednosti, glede ustreznega delovanja zaščite pa je pomembno, da je med napravama s stopnjami B in C razdalja najmanj 5-15 metrov. Na podlagi dosedanje prakse je to žal težko izvedljivo zaradi pomanjkanja prostora ali zaradi razporeda. Ta problem do obremenitve 35 A lahko reši vezni dušilec tipa TTV-CSF35 z odprtim železnim jedrom, kot zaščitna naprava.

Tehnični podatki

Nazivna napetost	500 V AC/DC
Nazivna frekvenca	50 Hz
Nazivni termični tok	35 A
Nazivna indukcija	18 µH ±10%
Odklopnik transformatorja	35A gL/gG
Neodvisni tok kratkega stika z odlopnikom transformatorja	50kA RMS
DC odpor	~ 4mΩ
Delovna temperatura	~ 40°C . . . + 115°C
Uporaben vodnik	trdi/fleksibilen min. 1,5 mm²
	fleksibilen max. 25 mm²
Način montaže	montažni tiri po EN 50022
Material sloja	Pod vplivom toplote se zmehča, UL 94 V0
Modulna enota	2

Koda	Naziv
TTV-CSF35	vezni dušilec

Dodatni podatki

Koda	TTV-CSF35
Tehnični podatki	35A, 18uH
Proizvajalec	Tracon
Certifikati	Certifikat ustreznosti
Naziv (ANG)	Decoupling coil for surge arrester systems 35A, 18uH
Ean	5997374149372
