TSKB vzmetne industrijske Vrstne sponke brez vijačnih sponk
|
Koda
|
Tip vrstnih
sponk
|
U n
(V)
|
I n
(A)
|
|

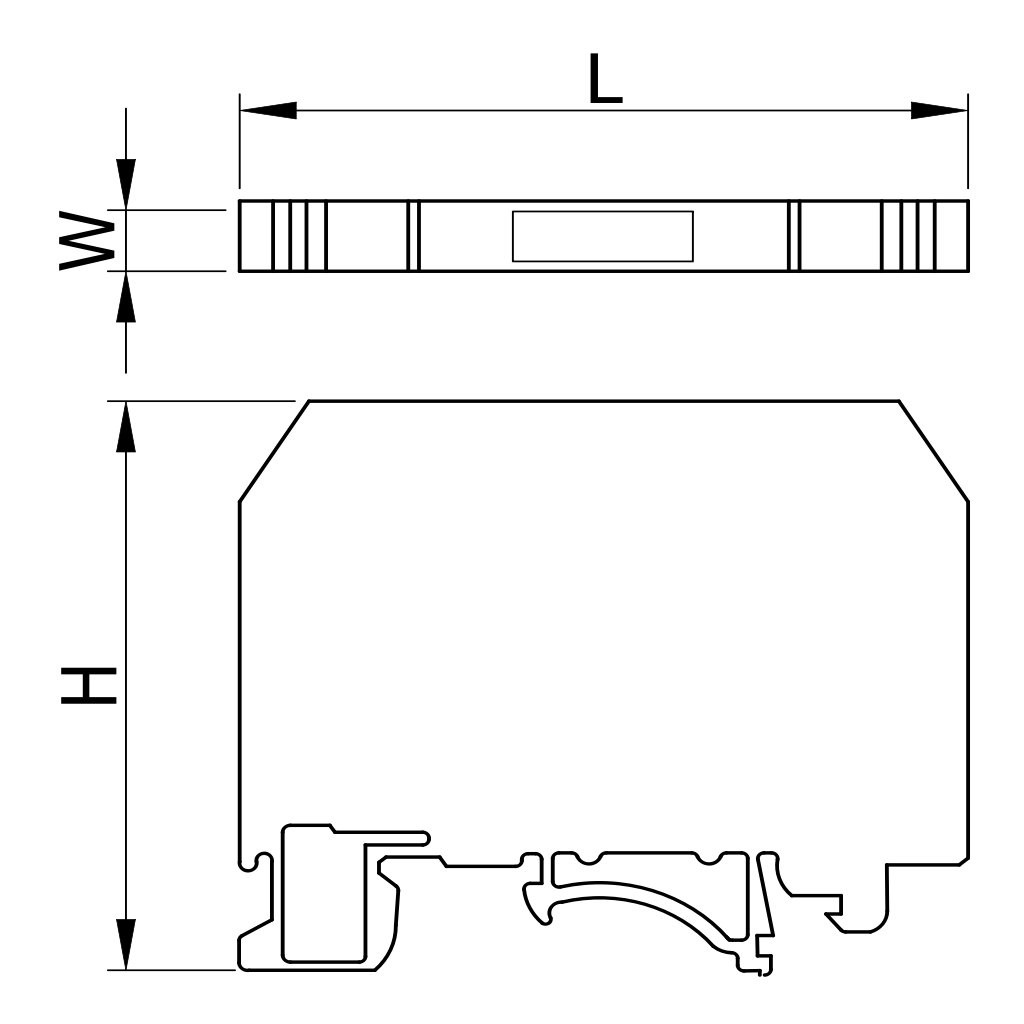

Mera (mm)
|
Dolžina odstranjevanja izolacije |
|
|
|
W
|
L
|
H
|
|

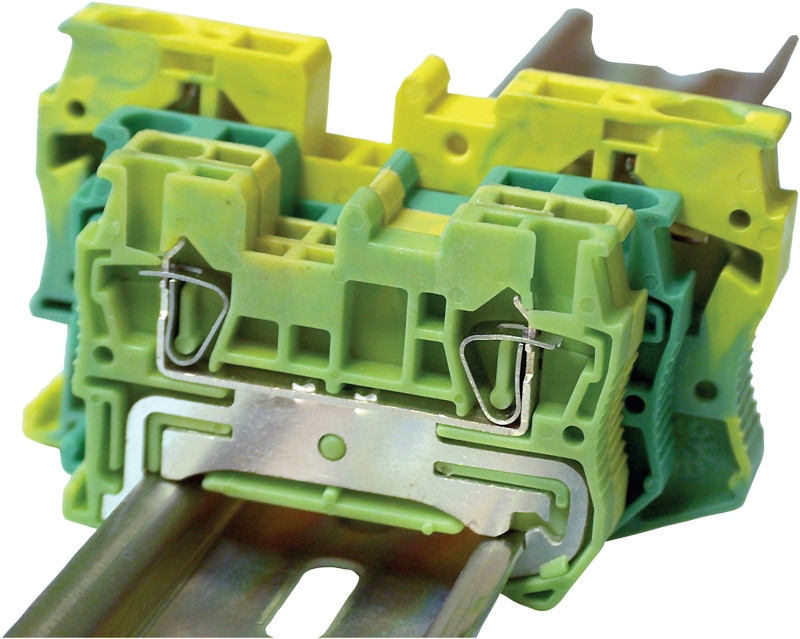

TSKB1JD/3
|
Zaščitni vodič s tremi sponkami
|
- |
17,5
|
0,14-1,5
|
0,14-1,5
|
4,3
|
60,5
|
36,5
|
10
|
|
Koda
|
Končna plošča
|
Vezni mostiček
|
Ločevalna plošča |
Označevalec
sredinski
|
Označevalec
stranski
|
Kontrolni tulec |
Označevalec vrst s sponkami |
Pritrdilni nosilec |
|
2
modul
|
3
modul
|
10
modul
|
|
TSKB1JD/3
|
-
|
-
|
-
|
-
|
-
|
J5
|
JB04
|
EKB
|
KJ-A
|
REB
|
Uporabljajo se za oblikovanje električnega in mehaničnega spoja med zelenimi/rumenimi vodiči ter med ozemljitvenim montažnim tirom, na katerega so fiksirane Vrstne sponke. Uporabljajo se za spajanje vodičev PEN in PE. Po konstrukciji so lahko splošne, s tremi ali štirimi sponkami.
Vrstne sponke brez vijakov so namenjene predvsem za vodilne in regulacijske tokovne kroge, in sicer za hitro, kvalitetno in zanesljivo spajanje vodnikov od 0,2 – 6,0 mm2. V sponke so lahko priključeni trdi, nepripravljeni vodniki, upogljivi ter izjemno upogljivi vodniki, opremljeni z zaključnim tulcem ali z igličastim čevljem. Elementi za tokovni prevod so umeščeni v plastično ohišje iz poliamida, odporno na visoke temperature, z močno mehanično čvrstostjo, dobrimi električnimi parametri in z lastnostjo samougaševanja po UL94-V0. Ohišje je oblikovano tako, da lahko sponke pritrdimo na montažne tire po standardu EN 50022.
| Vrstne sponke za splošne namene
Omogočajo spajanje vodnikov s presekom 1,5 mm2 - 6 mm2 od zgoraj tako, da prihranimo na prostoru. Kontakt zagotavlja vzmet v vrstni sponki. Spoj lahko razstavimo z izvijačem in s pritiskom na vzmet.
|
Vrstne sponke za ničelni vodič
 Po zgradbi se sicer ujemajo z vrstnimi sponkami za splošne namene, ker pa je ohišje modre barve, so primerne za spajanje ničelnih vodičev, saj omogočajo vizualno ločevanje ničelnih in faznih vodičev.
|
Vrstne sponke za zaščitne vodiče
Uporabljajo se za oblikovanje električnega in mehaničnega spoja med zelenimi/rumenimi vodiči ter med ozemljitvenim montažnim tirom, na katerega so fiksirane vrstne sponke. Uporabljajo se za spajanje vodičev PEN in PE. Po konstrukciji so lahko splošne, s tremi ali štirimi sponkami.
|
Dvojne vrstne sponke
Uporabljajo se za spajanje vodnikov dveh, med seboj neodvisnih električnih krogov. Sponke so nameščene druga na drugo na dveh nivojih. Zaradi primerne oblike ohišja so z izvijačem zelo enostavno dosegljive.
Ničelni vodič je dobavljiv tudi v
modri barvi.
|
| Vrstne sponke s tremi sponkami
 Uporabljajo se predvsem takrat, ko je potrebno spojiti vodnike enakega električnega kroga z različno strukturo, različnih tipov ali z različnim presekom. Konstrukcijsko je omogočeno spajanje treh vodičev na isti napetostni nivo. Ničelni vodič je dobavljiv tudi v modri barvi.
|
Vrstne sponke s štirimi sponkami
Uporabljajo se predvsem takrat, ko je potrebno spojiti vodnike enakega električnega kroga z različno strukturo, različnih tipov ali z različnim presekom. Konstrukcijsko je omogočeno spajanje štirih vodičev na isti napetostni nivo. Ničelni vodič je dobavljiv tudi v modri barvi.
|
| Vrstne sponke za razdelitev potencialov
 Je dvojna vrstna sponka, pri kateri so tiri za tokovni prevod spojeni z enim notranjim vodičem. Podobno kot vrstne sponke s štirimi sponkami, so uporabne za razdelitev potenciala v še manjšem prostoru. |
|
|
Koda
|
Tip vrstnih sponk
|
Un
(V)
|
In
(A)
|
|
Dimenzije (mm)
|
Dolžina odstranjevanja izolacije
(mm) |
|
|
|
W
|
L
|
H
|
|
TSKB1,5
|
Osnovni
|
500
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
48,8
|
35,5
|
10
|
|
TSKB2,5
|
Osnovni
|
800
|
31
|
0.2-4
|
0.2-2.5
|
5,3
|
48,8
|
35,5
|
10
|
|
TSKB4
|
Osnovni
|
800
|
40
|
0.5-6
|
0.5-4
|
6,3
|
56
|
35,5
|
12
|
|
TSKB6
|
Osnovni
|
800
|
52
|
0.5-10
|
0.5-6
|
8,3
|
69,7
|
42,5
|
12
|
|
TSKB1,5K
|
Osnovni
|
500
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
48,8
|
35,5
|
10
|
|
TSKB2,5K
|
Osnovni
|
800
|
31
|
0.2-4
|
0.2-2.5
|
5,3
|
48,8
|
35,5
|
10
|
|
TSKB4K
|
Osnovni
|
800
|
40
|
0.5-6
|
0.5-4
|
6,3
|
56,5
|
35,5
|
12
|
|
TSKB6K
|
Osnovni
|
800
|
52
|
0.5-10
|
0.5-6
|
8,3
|
70
|
43
|
12
|
|
TSKB1/3
|
S tremi sponkami
|
500
|
17.5
|
0.14-2.5
|
0.14-1.5
|
4,3
|
60,5
|
35,5
|
10
|
|
TSKB2/3
|
S tremi sponkami
|
800
|
31
|
0.2-4
|
0.2-2.5
|
4,3
|
60,5
|
35,5
|
10
|
|
TSKB4/3
|
S tremi sponkami
|
800
|
41
|
0.5-6
|
0.5-4
|
6,3
|
71,5
|
45,5
|
12
|
|
TSKB1/3K
|
Ničelni vodič s tremi sponkami
|
500
|
17.5
|
0.14-2.5
|
0.14-1.5
|
4,3
|
60,5
|
36,5
|
10
|
|
TSKB2/3K
|
Ničelni vodič s tremi sponkami
|
800
|
31
|
0.2-4
|
0.2-2.5
|
4,3
|
60,5
|
35,5
|
10
|
|
TSKB4/3K
|
Ničelni vodič s tremi sponkami
|
800
|
41
|
0.5-6
|
0.5-4
|
6,3
|
71,5
|
36,5
|
12
|
|
TSKB1/4
|
S štirimi sponkami
|
500
|
17.5
|
0.14-2.5
|
0.14-1.5
|
4,3
|
72
|
36,5
|
10
|
|
TSKB2/4
|
S štirimi sponkami
|
800
|
28
|
0.2-4
|
0.2-2.5
|
5,3
|
72
|
36,5
|
10
|
|
TSKB4/4
|
S štirimi sponkami
|
800
|
40
|
0.2-6
|
0.2-4
|
6,3
|
87
|
36,5
|
12
|
|
TSKB1/4K
|
Ničelni vodič s tremi sponkam
|
500
|
17.5
|
0.14-2.5
|
0.14-1.5
|
4,3
|
72
|
36,5
|
10
|
|
TSKB2/4K
|
Ničelni vodič s tremi sponkam
|
800
|
28
|
0.2-4
|
0.2-2.5
|
5,3
|
72
|
36,5
|
10
|
|
TSKB4/4K
|
Ničelni vodič s tremi sponkam
|
800
|
40
|
0.2-6
|
0.2-4
|
6,3
|
87
|
36,5
|
12
|
|
TSKB1/E
|
Dvojni
|
500
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
67,5
|
47,5
|
10
|
|
TSKB2/E
|
Dvojni
|
500
|
26
|
0.2-4
|
0.2-2.5
|
5,3
|
67,5
|
47,5
|
10
|
|
TSKB4/E
|
Dvojni
|
500
|
32
|
0.2-6
|
0.2-4
|
6,3
|
83,5
|
47,5
|
12
|
|
TSKB1/EK
|
Dvojni ničelni vodič
|
500
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
67,5
|
47,5
|
10
|
|
TSKB2/EK
|
Dvojni ničelni vodič
|
500
|
26
|
0.2-4
|
0.2-2.5
|
5,3
|
67,5
|
47,5
|
10
|
|
TSKB4/EK
|
Dvojni ničelni vodič
|
500
|
32
|
0.2-6
|
0.2-4
|
6,3
|
83,5
|
47,5
|
12
|
|
TSKB1P
|
Potencialni razdelilec
|
500
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
67,5
|
47,5
|
10
|
|
TSKB2P
|
Potencialni razdelilec
|
500
|
26
|
0.2-4
|
0.2-2.5
|
5,3
|
67,5
|
47,5
|
10
|
|
TSKB4P
|
Potencialni razdelilec
|
500
|
32
|
0.2-6
|
0.2-4
|
6,3
|
83,5
|
47,5
|
12
|
|
TSKB1,5JD
|
|
-
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
48,8
|
36,5
|
10
|
|
TSKB2,5JD
|
Zaščitni vodič
|
-
|
31
|
0.2-4
|
0.2-2.5
|
5,3
|
48,8
|
35,5
|
10
|
|
TSKB4JD
|
Zaščitni vodič
|
-
|
41
|
0.5-6
|
0.5-6
|
6,3
|
55,9
|
35,5
|
12
|
|
TSKB6JD
|
Zaščitni vodič
|
-
|
57
|
0.5-10
|
0.5-6
|
8,4
|
69,5
|
42,5
|
12
|
|
TSKB1JD/3
|
Zaščitni vodič s tremi sponkami
|
-
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
60,5
|
36,5
|
10
|
|
TSKB2JD/3
|
Zaščitni vodič s tremi sponkami
|
-
|
31
|
0.2-4
|
0.2-2.5
|
5,3
|
60,5
|
36,5
|
10
|
|
TSKB4JD/3
|
Zaščitni vodič s tremi sponkami
|
-
|
41
|
0.2-6
|
0.2-4
|
6,3
|
71,5
|
36,5
|
12
|
|
TSKB1JD/4
|
Zaščitni vodič s tremi sponkami
|
-
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
72
|
36,5
|
10
|
|
TSKB2JD/4
|
Zaščitni vodič s tremi sponkami
|
-
|
30
|
0.2-4
|
0.2-2.5
|
5,3
|
72
|
36,5
|
10
|
|
TSKB4JD/4
|
Zaščitni vodič s tremi sponkami
|
-
|
40
|
0.2-6
|
0.2-4
|
6,3
|
87
|
36,5
|
12
|
OPOMBA: Slika je lahko simbolična, za barvo in tip izdelka, prosimo preverite kodo v opisu!
