TSKB vzmetne industrijske Vrstne sponke brez vijačnih sponk
Koda
|
Tip vrstnih sponk
|
U n
(V)
|
I n
(A)
|
|

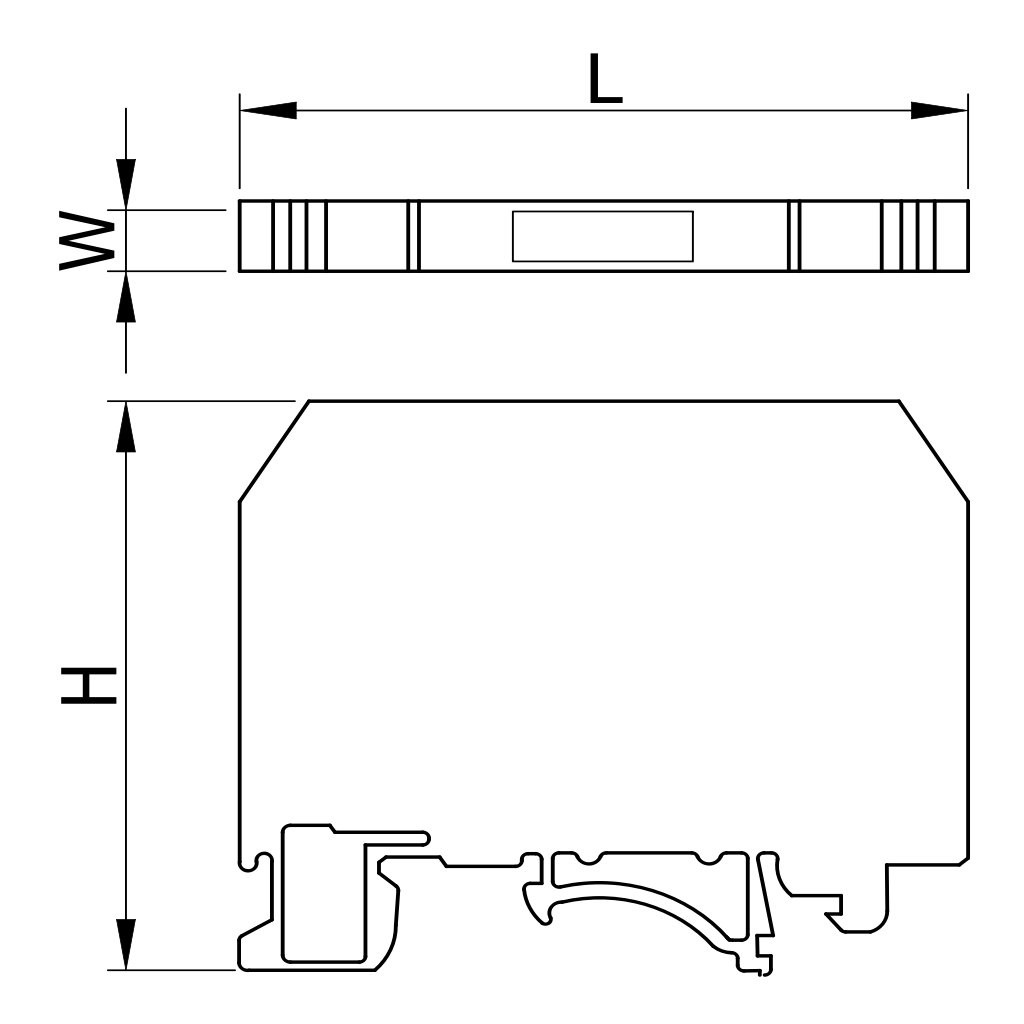

Mera (mm)
|
Dolžina odstranjevanja izolacije |
|
|
W
|
L
|
H
|
TSKB6K
|
osnovni
|
800
|
52
|
0.5-10
|
0,5-6
|
8,3
|
70
|
43
|
12
|
Koda
|
Končna plošča
|
Vezni mostiček
|
Ločevalna plošča |
Označevalec
sredinski
|
Označevalec
stranski
|
Kontrolni tulec |
Označevalec vrst s sponkami |
Pritrdilni nosilec |
2
modul
|
3
modul
|
10
modul
|
TSKB6K
|
-
|
AH6/2
|
AH6/3
|
AH6/10
|
-
|
J10
|
JB08
|
EKB
|
KJ-A
|
REB
|
Po zgradbi se sicer ujemajo z vrstnimi sponkami za splošne namene, ker pa je ohišje modre barve, so primerne za spajanje ničelnih vodičev, saj omogočajo vizualno ločevanje ničelnih in faznih vodičev.

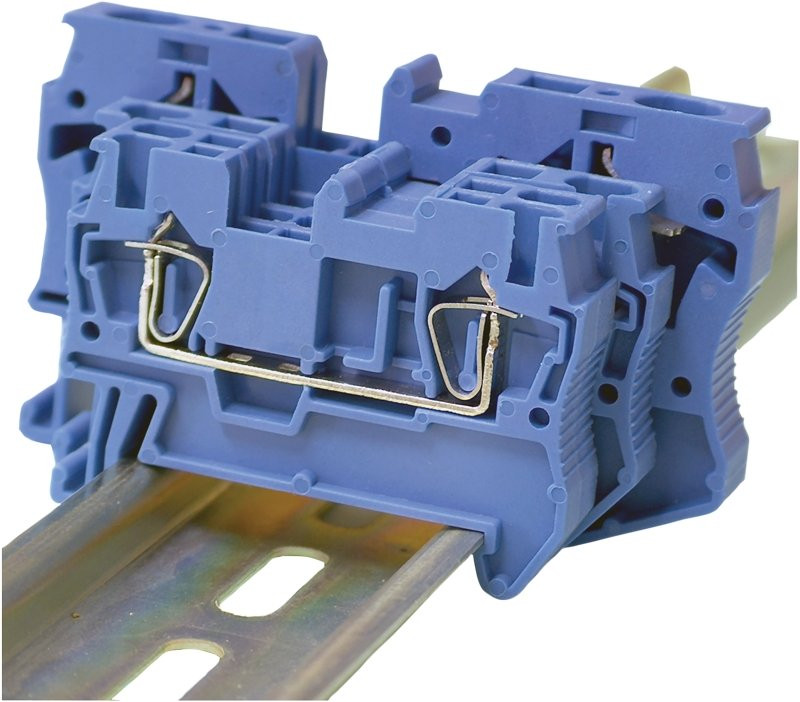

Vrstne sponke brez vijakov so namenjene predvsem za vodilne in regulacijske tokovne kroge, in sicer za hitro, kvalitetno in zanesljivo spajanje vodnikov od 0,2 – 6,0 mm2. V sponke so lahko priključeni trdi, nepripravljeni vodniki, upogljivi ter izjemno upogljivi vodniki, opremljeni z zaključnim tulcem ali z igličastim čevljem. Elementi za tokovni prevod so umeščeni v plastično ohišje iz poliamida, odporno na visoke temperature, z močno mehanično čvrstostjo, dobrimi električnimi parametri in z lastnostjo samougaševanja po UL94-V0. Ohišje je oblikovano tako, da lahko sponke pritrdimo na montažne tire po standardu EN 50022.
Vrstne sponke za splošne namene
Omogočajo spajanje vodnikov s presekom 1,5 mm2 - 6 mm2 od zgoraj tako, da prihranimo na prostoru. Kontakt zagotavlja vzmet v vrstni sponki. Spoj lahko razstavimo z izvijačem in s pritiskom na vzmet.
|
Vrstne sponke za ničelni vodič
Po zgradbi se sicer ujemajo z vrstnimi sponkami za splošne namene, ker pa je ohišje modre barve, so primerne za spajanje ničelnih vodičev, saj omogočajo vizualno ločevanje ničelnih in faznih vodičev.
|
Vrstne sponke za zaščitne vodiče
Uporabljajo se za oblikovanje električnega in mehaničnega spoja med zelenimi/rumenimi vodiči ter med ozemljitvenim montažnim tirom, na katerega so fiksirane vrstne sponke. Uporabljajo se za spajanje vodičev PEN in PE. Po konstrukciji so lahko splošne, s tremi ali štirimi sponkami.
|
Dvojne vrstne sponke
Uporabljajo se za spajanje vodnikov dveh, med seboj neodvisnih električnih krogov. Sponke so nameščene druga na drugo na dveh nivojih. Zaradi primerne oblike ohišja so z izvijačem zelo enostavno dosegljive. Ničelni vodič je dobavljiv tudi v modri barvi.
|
Vrstne sponke s tremi sponkami
Uporabljajo se predvsem takrat, ko je potrebno spojiti vodnike enakega električnega kroga z različno strukturo, različnih tipov ali z različnim presekom. Konstrukcijsko je omogočeno spajanje treh vodičev na isti napetostni nivo. Ničelni vodič je dobavljiv tudi v modri barvi.
|
Vrstne sponke s štirimi sponkami
Uporabljajo se predvsem takrat, ko je potrebno spojiti vodnike enakega električnega kroga z različno strukturo, različnih tipov ali z različnim presekom. Konstrukcijsko je omogočeno spajanje štirih vodičev na isti napetostni nivo. Ničelni vodič je dobavljiv tudi v modri barvi.
|
Vrstne sponke za razdelitev potencialov
Je dvojna vrstna sponka, pri kateri so tiri za tokovni prevod spojeni z enim notranjim vodičem. Podobno kot vrstne sponke s štirimi sponkami, so uporabne za razdelitev potenciala v še manjšem prostoru.
|
|
Koda
|
Tip vrstnih sponk
|
Un
(V)
|
In
(A)
|
|
Dimenzije (mm)
|
Dolžina odstranjevanja izolacije (mm) |
|
|
W
|
L
|
H
|
TSKB1,5
|
Osnovni
|
500
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
48,8
|
35,5
|
10
|
TSKB2,5
|
Osnovni
|
800
|
31
|
0.2-4
|
0.2-2.5
|
5,3
|
48,8
|
35,5
|
10
|
TSKB4
|
Osnovni
|
800
|
40
|
0.5-6
|
0.5-4
|
6,3
|
56
|
35,5
|
12
|
TSKB6
|
Osnovni
|
800
|
52
|
0.5-10
|
0.5-6
|
8,3
|
69,7
|
42,5
|
12
|
TSKB1,5K
|
Osnovni
|
500
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
48,8
|
35,5
|
10
|
TSKB2,5K
|
Osnovni
|
800
|
31
|
0.2-4
|
0.2-2.5
|
5,3
|
48,8
|
35,5
|
10
|
TSKB4K
|
Osnovni
|
800
|
40
|
0.5-6
|
0.5-4
|
6,3
|
56,5
|
35,5
|
12
|
TSKB6K
|
Osnovni
|
800
|
52
|
0.5-10
|
0.5-6
|
8,3
|
70
|
43
|
12
|
TSKB1/3
|
S tremi sponkami
|
500
|
17.5
|
0.14-2.5
|
0.14-1.5
|
4,3
|
60,5
|
35,5
|
10
|
TSKB2/3
|
S tremi sponkami
|
800
|
31
|
0.2-4
|
0.2-2.5
|
4,3
|
60,5
|
35,5
|
10
|
TSKB4/3
|
S tremi sponkami
|
800
|
41
|
0.5-6
|
0.5-4
|
6,3
|
71,5
|
45,5
|
12
|
TSKB1/3K
|
Ničelni vodič s tremi sponkami
|
500
|
17.5
|
0.14-2.5
|
0.14-1.5
|
4,3
|
60,5
|
36,5
|
10
|
TSKB2/3K
|
Ničelni vodič s tremi sponkami
|
800
|
31
|
0.2-4
|
0.2-2.5
|
4,3
|
60,5
|
35,5
|
10
|
TSKB4/3K
|
Ničelni vodič s tremi sponkami
|
800
|
41
|
0.5-6
|
0.5-4
|
6,3
|
71,5
|
36,5
|
12
|
TSKB1/4
|
S štirimi sponkami
|
500
|
17.5
|
0.14-2.5
|
0.14-1.5
|
4,3
|
72
|
36,5
|
10
|
TSKB2/4
|
S štirimi sponkami
|
800
|
28
|
0.2-4
|
0.2-2.5
|
5,3
|
72
|
36,5
|
10
|
TSKB4/4
|
S štirimi sponkami
|
800
|
40
|
0.2-6
|
0.2-4
|
6,3
|
87
|
36,5
|
12
|
TSKB1/4K
|
Ničelni vodič s tremi sponkam
|
500
|
17.5
|
0.14-2.5
|
0.14-1.5
|
4,3
|
72
|
36,5
|
10
|
TSKB2/4K
|
Ničelni vodič s tremi sponkam
|
800
|
28
|
0.2-4
|
0.2-2.5
|
5,3
|
72
|
36,5
|
10
|
TSKB4/4K
|
Ničelni vodič s tremi sponkam
|
800
|
40
|
0.2-6
|
0.2-4
|
6,3
|
87
|
36,5
|
12
|
TSKB1/E
|
Dvojni
|
500
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
67,5
|
47,5
|
10
|
TSKB2/E
|
Dvojni
|
500
|
26
|
0.2-4
|
0.2-2.5
|
5,3
|
67,5
|
47,5
|
10
|
TSKB4/E
|
Dvojni
|
500
|
32
|
0.2-6
|
0.2-4
|
6,3
|
83,5
|
47,5
|
12
|
TSKB1/EK
|
Dvojni ničelni vodič
|
500
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
67,5
|
47,5
|
10
|
TSKB2/EK
|
Dvojni ničelni vodič
|
500
|
26
|
0.2-4
|
0.2-2.5
|
5,3
|
67,5
|
47,5
|
10
|
TSKB4/EK
|
Dvojni ničelni vodič
|
500
|
32
|
0.2-6
|
0.2-4
|
6,3
|
83,5
|
47,5
|
12
|
TSKB1P
|
Potencialni razdelilec
|
500
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
67,5
|
47,5
|
10
|
TSKB2P
|
Potencialni razdelilec
|
500
|
26
|
0.2-4
|
0.2-2.5
|
5,3
|
67,5
|
47,5
|
10
|
TSKB4P
|
Potencialni razdelilec
|
500
|
32
|
0.2-6
|
0.2-4
|
6,3
|
83,5
|
47,5
|
12
|
TSKB1,5JD
|
|
-
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
48,8
|
36,5
|
10
|
TSKB2,5JD
|
Zaščitni vodič
|
-
|
31
|
0.2-4
|
0.2-2.5
|
5,3
|
48,8
|
35,5
|
10
|
TSKB4JD
|
Zaščitni vodič
|
-
|
41
|
0.5-6
|
0.5-6
|
6,3
|
55,9
|
35,5
|
12
|
TSKB6JD
|
Zaščitni vodič
|
-
|
57
|
0.5-10
|
0.5-6
|
8,4
|
69,5
|
42,5
|
12
|
TSKB1JD/3
|
Zaščitni vodič s tremi sponkami
|
-
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
60,5
|
36,5
|
10
|
TSKB2JD/3
|
Zaščitni vodič s tremi sponkami
|
-
|
31
|
0.2-4
|
0.2-2.5
|
5,3
|
60,5
|
36,5
|
10
|
TSKB4JD/3
|
Zaščitni vodič s tremi sponkami
|
-
|
41
|
0.2-6
|
0.2-4
|
6,3
|
71,5
|
36,5
|
12
|
TSKB1JD/4
|
Zaščitni vodič s tremi sponkami
|
-
|
17.5
|
0.14-1.5
|
0.14-1.5
|
4,3
|
72
|
36,5
|
10
|
TSKB2JD/4
|
Zaščitni vodič s tremi sponkami
|
-
|
30
|
0.2-4
|
0.2-2.5
|
5,3
|
72
|
36,5
|
10
|
TSKB4JD/4
|
Zaščitni vodič s tremi sponkami
|
-
|
40
|
0.2-6
|
0.2-4
|
6,3
|
87
|
36,5
|
12
|
OPOMBA: Slika je lahko simbolična, za barvo in tip izdelka, prosimo preverite kodo v opisu!
