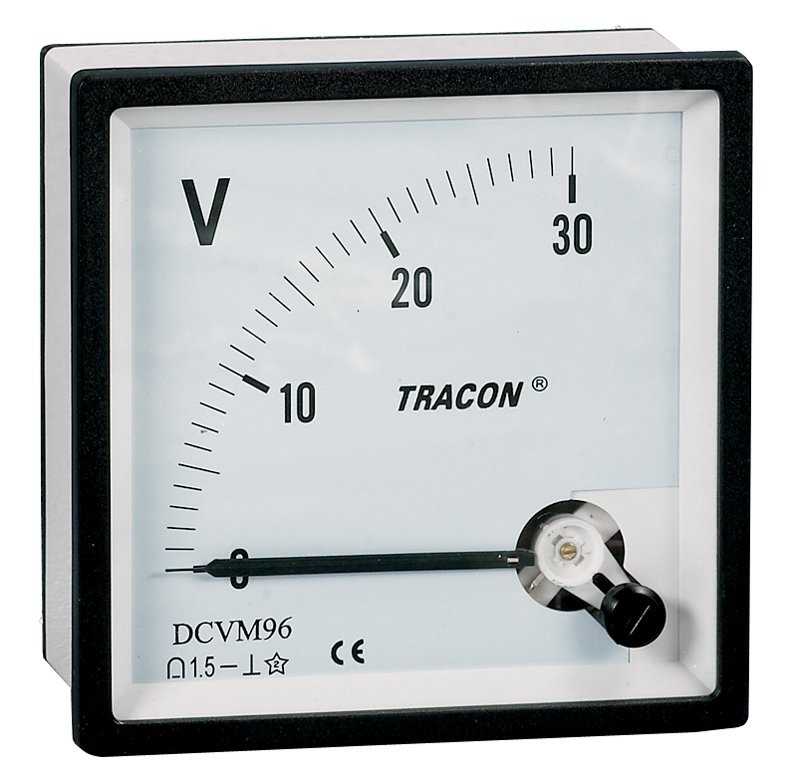

Analogni osnovni instrument za merjenje enosmernega toka za shontom, 72×72mm, DC

Analogni osnovni instrument za merjenje enosmernega toka za shontom, 72×72mm, DC

Koda: DCVM-72B

Redna cena: 17,57 €

Cena s popustom 15,81 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Osnov.instrument za merjenje e enosmer.toka-analogni 72×72mm, DC

Kol:

ALI

Cenik dostave

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Ampermetri za posredno merjenje enosmerne napetosti-za šontom

Podrobnosti

Zaščita je vgrajena (na sprednji strani zgoraj)

Koda

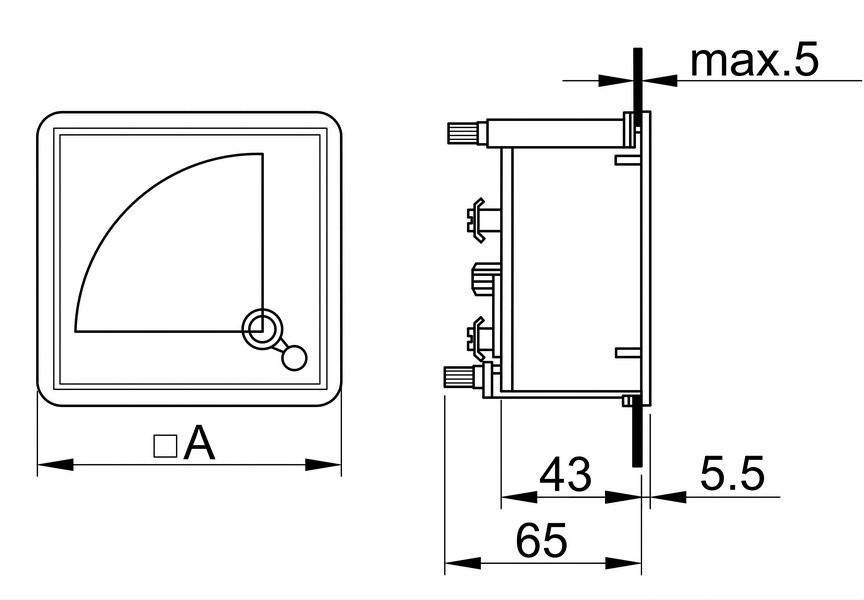

DCVM-72B	72 × 72 mm	0-75 mV	1,5%	66 mm

Ampermetri za posredno merjenje enosmerne napetosti, z zamenljivo skalo

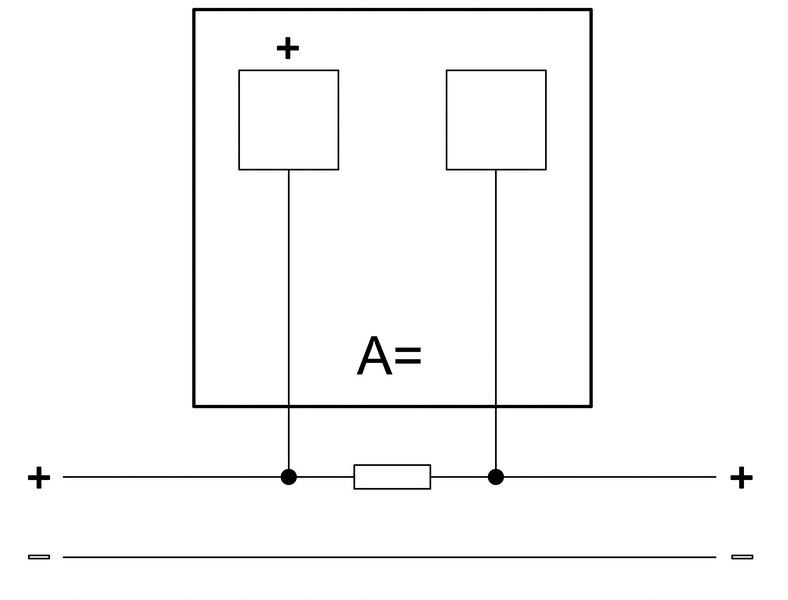

Instrumenti za merjenje visokih napetosti v električnem tokokrogu. Razširitev merilnega razpona se zgodi s pomočjo shonta, pri čemer je njegovim merilnim sponkam priključen osnovni instrument z 0-75 mV-nim električnim krogom. Upoštevajoč priloženo razpredelnico, je k osnovnemu instrumentu mogoče naročiti ploščo s skalo, ki razpolaga z merilnim razponom 0-X.

Tehnični podatki

Tip skale:	linearno porazdeljena skala
Meja preobremenjenosti:	1,2 I_n (dolgotrajen), 4 I_n (kratkotrajen)

Osnovni instrumenti za enosmerno napetost

Tracon koda	Mera (mm)	Merilni razpon (mV)	Natančnost (%)
DCVM-96B	96x96	0-75	1,5
DCVM-72B	72x72	0-75	1,5
DCVM-48B	48x48	0-75	1,5

Plošče s skalami za merjenje enosmerne napetosti

Tracon koda: SKALA-DC

Enosmerna napetost se lahko meri tudi z uporabo shontov enosmerne napetosti in z osnovnimi instrumenti za merjenje enosmerne napetosti, ki se lahko spojijo s shonti (tip TSF) merilne napetosti 75 Mv.

Ustrezne kombinacije pri naročanju shontov in plošč s skalami za posredno merjenje napetosti

Shont Tracon koda	Merilni razpon 0-X (A)	Shont Tracon koda	Merilni razpon 0-X (A)	Shont Tracon koda	Merilni razpon 0-X (A)	Shont Tracon koda	Merilni razpon 0-X (A)
TSF-30	0-30	TSF-100	0-100	TSF-400	0-400	TSF-1000	0-1000
TSF-40	0-40	TSF-150	0-150	TSF-500	0-500	TSF-1500	0-1500
TSF-50	0-50	TSF-200	0-200	TSF-600	0-600	TSF-2000	0-2000
TSF-75	0-75	TSF-300	0-300	TSF-750	0-750	TSF-3000	0-3000

Prosimo Vas, da pri naročanju, glede na želeno vrednost, navedete skrajno meritveno vrednost X .

Dodatni podatki

Koda	DCVM-72B
Tehnični podatki	72×72mm, DC
Proizvajalec	Tracon
Naziv (ANG)	Analogue DC ammeter for shunt measuring, panel mount 72×72mm, DC
Ean	5997374127936
