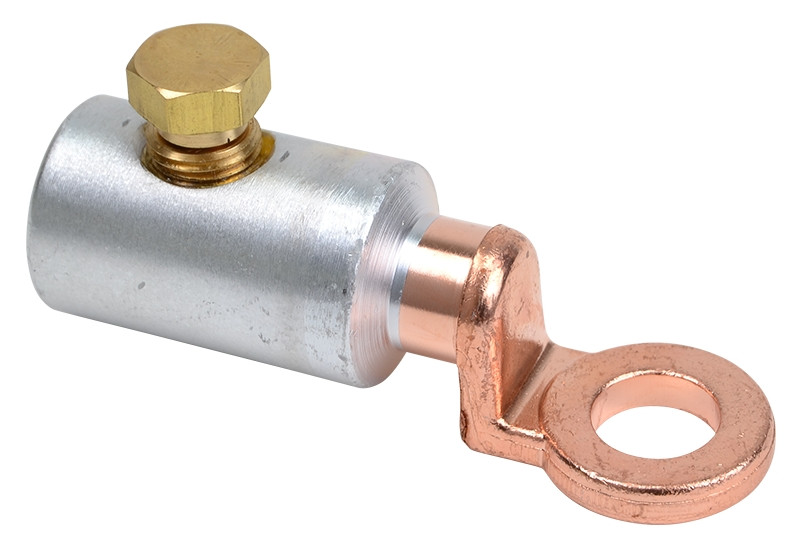

Cu-Al kabelski čevelj, 2 vijačni, z odprtino d=12 mm, 16-70 mm

Cu-Al kabelski čevelj, 2 vijačni, z odprtino d=12 mm, 16-70 mm

Koda: RA16-70CS12

Redna cena: 15,35 €

Cena s popustom 13,82 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Vijačni Cu-Al cev.očes.kabel.čevelj z možnostjo odloma glave 16-70mm2,2× M12

Podrobnosti

Neizolirani bakreni in aluminijasti očesni kabelski čevelj z vijakom

Material veznega elementa: Al
Material veznega elementa: Elektroliza s cinkom

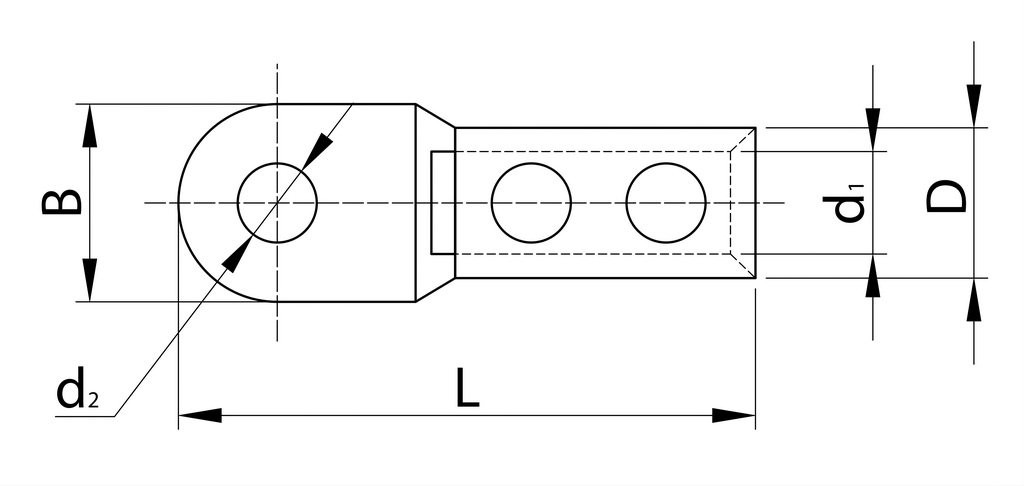

Koda
Presek vezalnega vodnika
d1
d2
D
L
B
Število vijakov
RA16-70CS12
B:   16 - 35
11
13
23
104
25
2 × M12
A:   50 - 70
2 × M12

Proizvodi so namenjeni za vodnike s krožnim presekom. Za delo z njimi je potreben le standardni ključ, ki olajša montažo na licu mesta. Navoj vijaka M16 mm je dolg približno 30 mm, od tega je v razmerju 3/2 opremljen z eno izvrtino. Z oznako “A" označujemo krajši, z oznako “B” pa daljši del vijaka. Iz tabele je razvidno, ali je k preseku, ki ga želimo spojiti, potrebno namestiti krajši ali daljši del navoja vijaka.



Pri privijanju vijakov je potrebno uporabiti posebej izdelano šestslojno matico 19 mm s podložko, ki se na začetku posopka privijanja namesti na poljubni konec vijaka. Za varno mehansko in električno priključitev vodnika je vijak potrebno zategniti dokler glava pri izvrtini ne odpade.








Material izdelka: Al-99,5 %; oz. E-Cu
Površinska obdelava: min.15μ debelina nanosa cinkovne prevleke


Koda
Presek vezalnega vodnika
d1
d2
D
L
B
Simbol
vijaka
Število vijakov
RA16-70CS12
16 - 35
11
13
23
104
25
B
2
50 - 70
A
2
RA95-150CS12
95 - 120
16
13
30
120
30
B
2
150
A
2
RA185-240CS16
185
20
17
35
140
30
B
3
240
A
3

Dodatni podatki

Koda RA16-70CS12
Tehnični podatki 16-70mm2,2× M12
Proizvajalec Tracon
Certifikati Certifikat ustreznosti
Naziv (ANG) Ring-tube terminal, Cu/Al, blank with shear head screws 16-70mm2,2× M12
Ean 5997374172219
