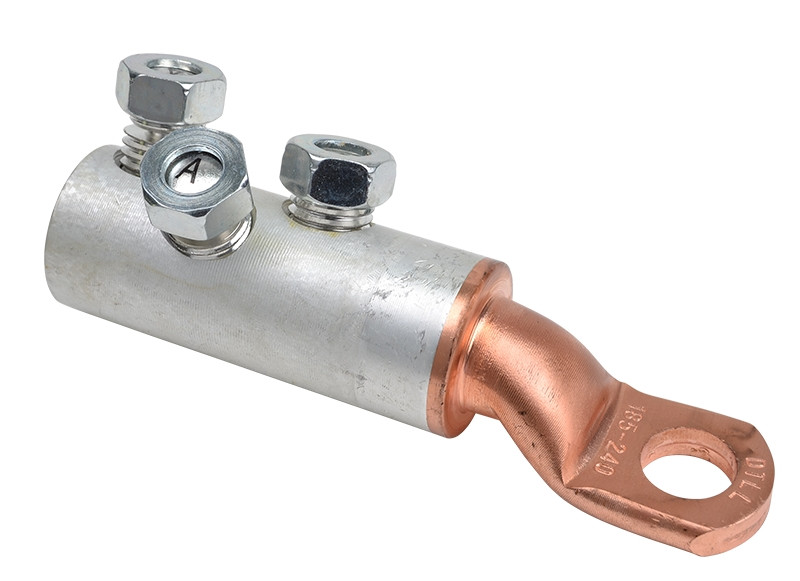

Cu-Al kabelski čevelj, 2 vijačni, z odprtino d=16 mm, 185-240
Akcijska cena 33,72 € Redna cena 37,47 €
Na zalogi
Koda
RA185-240CS16
Kratek opis
Neizoliran Cu‑Al očesni kabelski čevelj Tracon (koda RA185-240CS16) — 2‑vijačni, odprtina d=16 mm, za vodnike 185–240 mm2 (3×M16). Vijaki s konstrukcijo za odlom glave omogočajo hitro in varno montažo brez dodatnega maziva; navoj M16 (≈30 mm) s posebno izvrtino in priloženo šestslojno matico 19 mm zagotavlja zanesčen mehanski in električni stik. Namenjen za krožne preseke, enostavna montaža z običajnim ključem na licu mesta. Certifikat ustreznosti, 2 leti garancije.
Neizolirani bakreni in aluminijasti očesni kabelski čevelj z vijakom

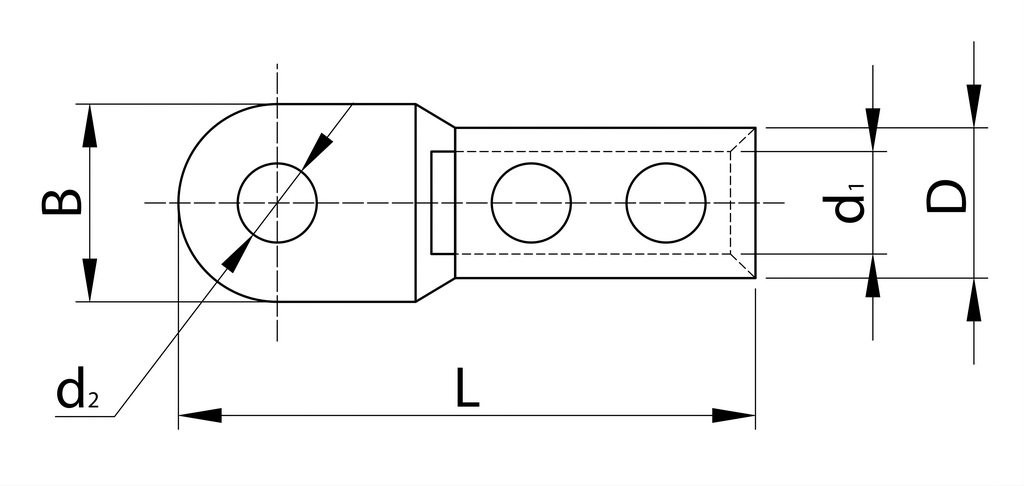

| Koda |  | d1 | d2 | D | L | B |  |
| RA185-240CS16 | B: 185 | 20 | 17 | 35 | 140 | 30 | 3 × M16 |
A: 240 | 3 × M16 |
Proizvodi so namenjeni za vodnike s krožnim presekom. Za delo z njimi je potreben le standardni ključ, ki olajša montažo na licu mesta. Navoj vijaka M16 mm je dolg približno 30 mm, od tega je v razmerju 3/2 opremljen z eno izvrtino. Z oznako “A" označujemo krajši, z oznako “B” pa daljši del vijaka. Iz tabele je razvidno, ali je k preseku, ki ga želimo spojiti, potrebno namestiti krajši ali daljši del navoja vijaka.
Pri privijanju vijakov je potrebno uporabiti posebej izdelano šestslojno matico 19 mm s podložko, ki se na začetku posopka privijanja namesti na poljubni konec vijaka. Za varno mehansko in električno priključitev vodnika je vijak potrebno zategniti dokler glava pri izvrtini ne odpade.
  |  |
Material izdelka: Al-99,5 %; oz. E-Cu
Površinska obdelava: min.15μ debelina nanosa cinkovne prevleke
Koda | | d1 | d2 | D | L | B | Simbol vijaka | |
RA16-70CS12 | 16 - 35 | 11 | 13 | 23 | 104 | 25 | B | 2 |
50 - 70 | A | 2 | ||||||
RA95-150CS12 | 95 - 120 | 16 | 13 | 30 | 120 | 30 | B | 2 |
150 | A | 2 | ||||||
RA185-240CS16 | 185 | 20 | 17 | 35 | 140 | 30 | B | 3 |
240 | A | 3 |
| Koda | RA185-240CS16 |
|---|---|
| Proizvajalec | Tracon |
| Tehnični podatki | 185-240mm2,3×M16 |
| Certifikati | Certifikat ustreznosti |
| Naziv (ANG) | Ring-tube terminal, Cu/Al, blank with shear head screws 185-240mm2,3×M16 |
| Ean | 5997374172233 |
| Garancija | 2 leti |
