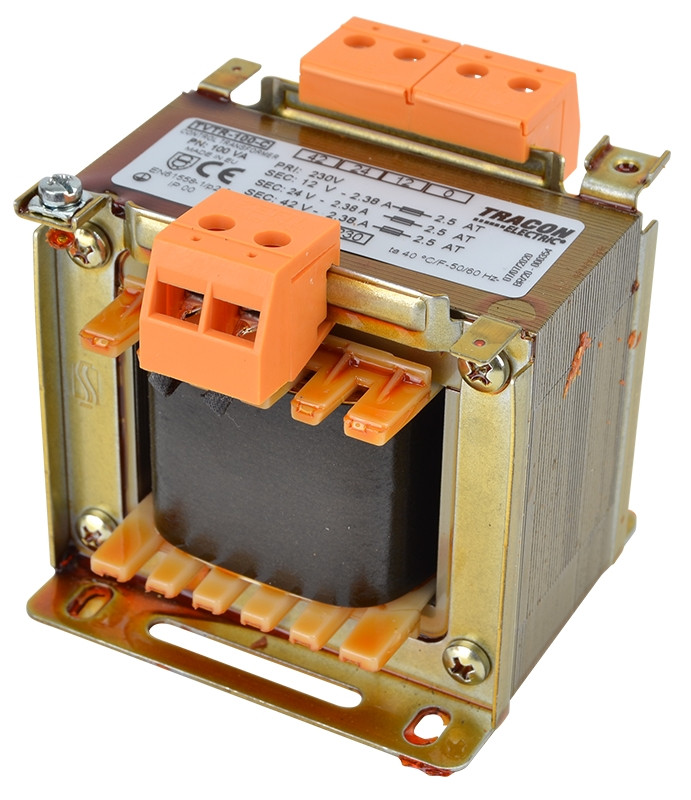

Mali transformator 1F, 100 VA 230/12-24-42 V

Ločilni transformatorji

Koda
TVTR-100-C	100 VA	230 V	12-24-12 V	28.5-57.1-100 VA	2.38 A

Koda	B  (mm)	D (mm)	E (mm)	A (mm)	C (mm)	J (mm)	K (mm)
TVTR-100	87	94	87	64	60	8	6	2.7 kg

Proizvodi se lahko uporabijo kot izolacijski ločilnik v nizkonapetostnih tokokrogih za krmiljenje moči, delovanje, signalizacijo in vodenje, za vzpostavitev zelo nizke pogonske napetosti (FELV) po standardu MSZ HD 60364-4-41 ali za vzpostavitev zelo nizke varnostne napetosti (SELV). Vsi naši transformatorji ustrezajo zahtevam standardov MSZ EN 60 742 in MSZ EN 61558. S stališča varnosti so izdelani za notranjo montažo, stopnja mehanske zaščite je (IP 00), so odprte izvedbe, montirajo se z vijačnimi pritrdilnimi sponkami. Zmogljivost je odvisna od tipa, od 50 do 630 VA. Ker se izrezani sekundarni navoji transformatorjev za več sekundarnih napetosti izdeluje iz navoja žic enakega preseka, so pri maksimalnem obremenilnem toku vrednosti posameznih odcepov različne. Podatke o zmogljivosti posameznih transformatorjev vsebuje spodnja tabela.

Transformatorji se izdelujejo v naslednjih izvedbah:
Osnovni ločilni transformatorji (TVTR) so proizvodi, pri katerih je med primarnim in sekundarnim navitjem vsaj osnovna izolacija.
Transformatorji tipa TVTRB imajo med primarnim in sekundarnim navitjem varnostno ločnico. Med njima so varnostni izolirni transformatorji, ki imajo na sekundarni strani zelo nizko varnostno napetost, pod 50 V. Izvedbe, ki imajo sekundarno napetost večjo od 50 V so t.i. izolirni transformatorji.

Ločilni transformatorji
Izvedba	Primarna napetost / sekundarna napetost
A	230/3-6-12-18-24 V
B	230/6-12-18-24 V
C	230/12-24-42 V
D	230/24-42-110 V
E	230/42-110-230 V
F	230/24-230 V

Tehnični podatki:

Nazivna primarna napetost (Upr):	400, 230 V
Nazivna frekvenca:	50/60 Hz
Nazivna zmogljivost:	50 … 630 VA
Razred zaščite pred dotikom:	I. leto. o.
Stopnja mehanske zaščite:	IP 00
-ob priključnih sponkah:	IP 20
Relativna vlaga:	95%
Delovna temperatura:	-5... +40 °C
Temperaturni razred:	E (+120 °C)



Mere- velikost	Zmogljivost	Izvedba	Maksimalni sekundarni tok (A)
			A	B	C	D	E	F
TVTR-50	50 VA	A, B, C, D, F	2,08	2,08	1,19	0,45	-	0,21
TVTR-100	100 VA	A, B, C, D, F	4,16	4,16	2,38	0,9		0,43
TVTR-150	150 VA	B, C, D, F	-	6,25	3,57	1,36	0,65	0,65
TVTR-200	200 VA	B, C, D, E, F	-	8,3	4,76	1,81	0,86	0,86
TVTR-250	250 VA	B, C, D, E, F	-	10,41	5,95	2,27	1,08	1,08
TVTR-300	300 VA	B, C, D, E, F	-	12,5	7,14	2,72	1,3	1,3
TVTR-400	400 VA	B, C, D, E, F	-	16,66	9,52	3,63	1,73	1,73
TVTR-500	500 VA	C, D, E, F	-	-	11,9	4,54	2,17	2,17
TVTR-630	630 VA	C, D, E, F	-	-	15	5,72	2,73	2,73

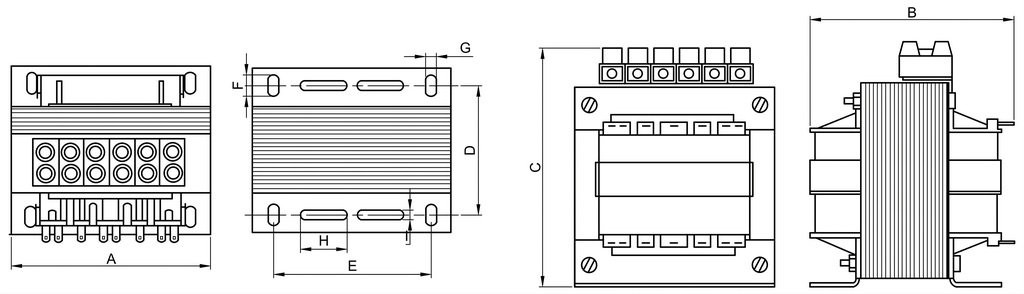

Mere

Tip	Mere [mm]			Razdalja med pritrdil- nimi izvrtinami [mm]		Velikost izvrtine [mm]		Teža (kg)
	B	D	E	A	C	K	J
TVTR-50	76	80	77	56	50	5	7	1,9
TVTR-100	87	94	87	64	60	6	8	2,7
TVTR-150	102	88	100	83	70	6	8	3,8
TVTR-200	102	95	100	83	76	6	8	4,8
TVTR-250	102	102	96	75	85	8	11	6,5
TVTR-300	120	106	110	90	84	8	11	6,9
TVTR-400	120	110	110	90	88	8	11	7,7
TVTR-500	147	138	135	115	122	8	11	9,6
TVTR-630	147	145	135	115	125	8	11	12,6
