Mehanizem na električni pogon za KM1, magnetni, 230 V AC

Mehanizem na električni pogon za KM1, magnetni, 230 V AC

Poglej več

Mehanizem na električni pogon za KM1, magnetni, 230 V AC

Koda: KM1-PM

Redna cena: 105,29 €

Cena s popustom 94,76 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

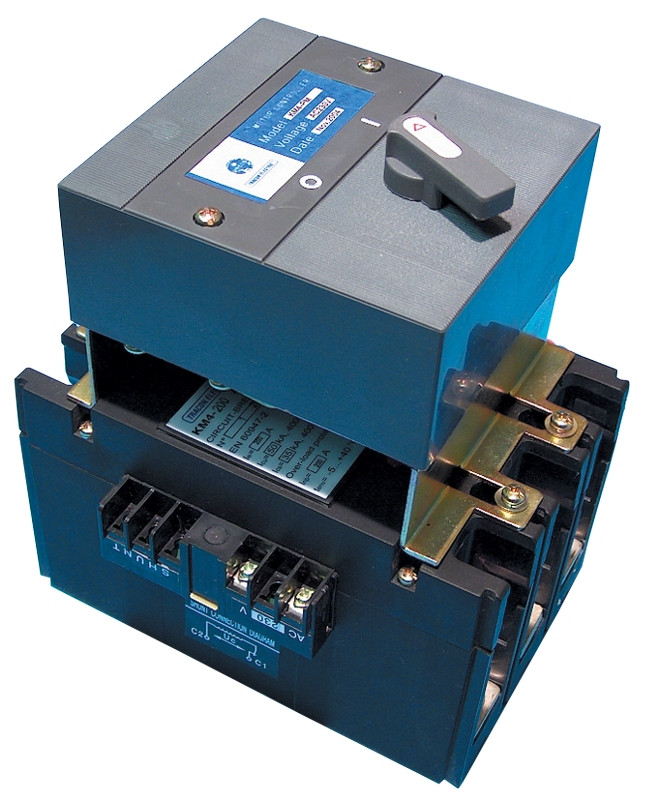

Mehanizem na električni pogon k tipu KM1, magnetni sistem 230V, 50Hz

Kol:

ALI

Cenik dostave

Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Ročni in električni mehanizmi

Podrobnosti

Mehanizmi na električni pogon (KM tip)

Mehanizmi na električni pogon tipa KM..-PM omogočajo upravljanje električnega pogona odklopnika na licu mesta s pomočjo tipkovnice ali pa na daljinsko upravljanje.Električni pogon je sestavljen iz pogonskega dela na odklopniku, ki je dopolnjen z ročajem na manualni pogon. Vklop in izklop odklopnika tipa KM1...KM4 je mogoč z magnetnim sistemom, tipa KM5...KM7 pa z motornim sistemom.

Tehnični podatki

Nazivna pogonska napetost:	Un = 230 V, 50 Hz
Meje pogonske napetosti:	U = 0,85…1,1×Un
Čas delovanja:
Preizkusna napetost električnega pogona:	max. 1800 V,
50Hz, 1 minuta
Stopnja zaščite:	I. leto.o.
Meja uporabe nad nadmorsko višino:	2000 m
Temperatura okolja:	-5 °C…+40 °C
Relativna vlažnost:	max. 90 %

Koda	Tip odklopnika	Sistem pogona	Tok porabe	Pogonska moč	A (mm)	B (mm)	H (mm)
KM1-PM	KM1	magnetni		1100 W	102	25	92
KM2-PM	KM2	magnetni		1540 W	104	30	92
KM4-PM	KM3-KM4	magnetni		1870 W	142	35	100
KM5-PM	KM5	motorni		1200 W	194	44	140
KM6-PM	KM6	motorni		1200 W	200	58	140
KM7-PM	KM7	motorni		2000 W	240	70	140

Skica električnega spoja in skica mer

Legenda

M	motor
Y	električna zavora
S3	mikropriključek
X	vrstna sponka
S1,S2	tipkalo

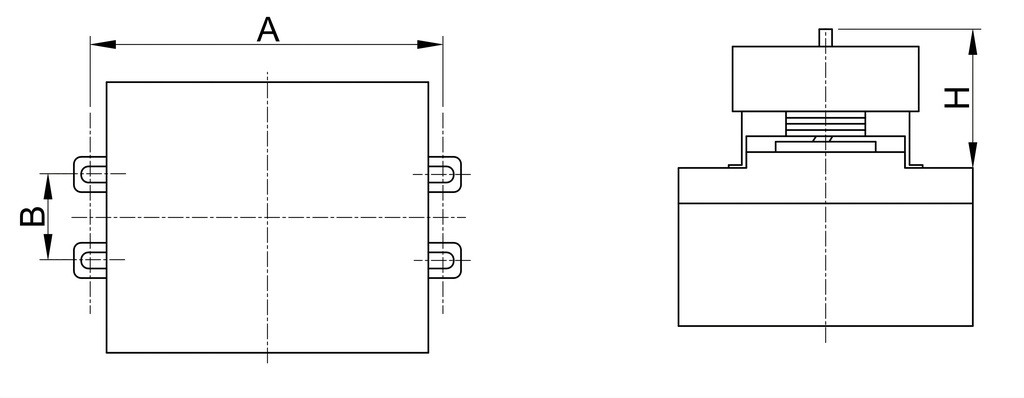

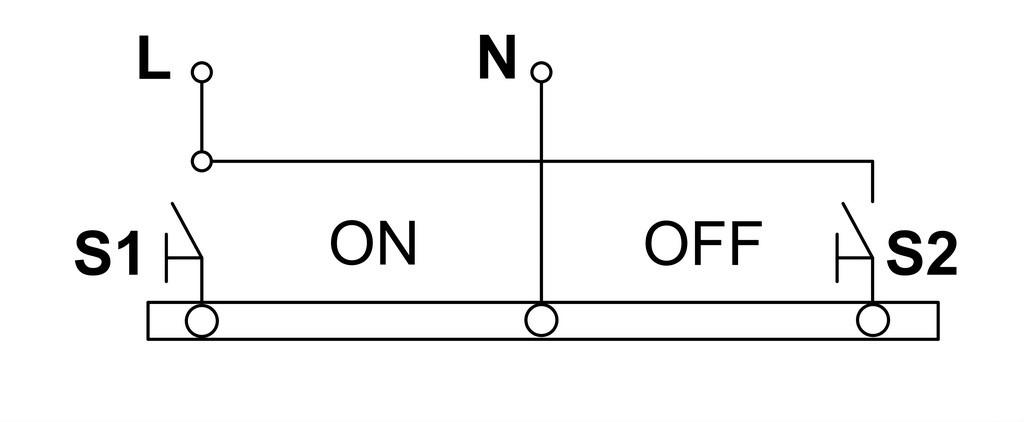

Skica električnega spoja in skica mer

Dodatni podatki

Koda	KM1-PM
Tehnični podatki	230V, 50Hz
Proizvajalec	Tracon
Certifikati	Certifikat ustreznosti
Naziv (ANG)	Magnetic operator for KM1 MCCB 230V, 50Hz
Ean	5997374130660
