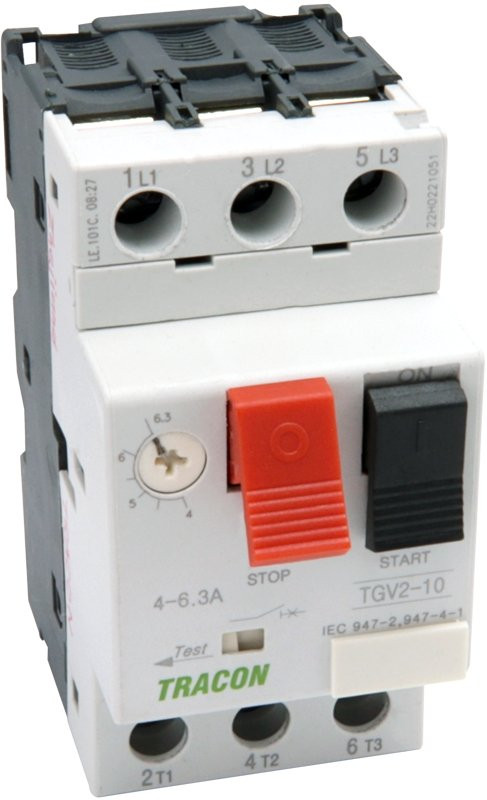

Motorsko zaščitno stikalo na ročni pogon 13-18A, 7,5kW

Koda				aM (A)	gG (A)
TGV2-20	13-18 A	7.5 kW	223 A	20	32

Splošni tehnični podatki - Stikalo za zaščito motorja

Aparat je namenjen za vklop in izklop, ter za zaščito pred preobremenitvijo trofaznih obremenitev, predvsem posameznih električnih motorjev. Izklopi se z  magnetnim sprožilcem za kratki stik ali pa s termičnim sprožilcem za preobremenitev. Zaščitno stikalo tudi v primeru izpada faze nudi motorju zaščito pred pregrevanjem. Stikala za zaščito motorja se lahko vklopijo ali izklopijo s pomočjo tipke enega mehanskega sistema. Nazivni pogonski tok zaščitenega motorja se lahko v nastavljivem razponu regulira kontinuirano s pomočjo vrtljivega gumba na prednji plošči.  Stikala za zaščito motorja se lahko z dopolnilno opremo (javljalci napak, pomožni kontakti, sprožilci, ohišja, itd.) prilagodijo za daljinsko upravljanje in za uporabo v raznih upravljalnih opremah.







Tehnični podatki

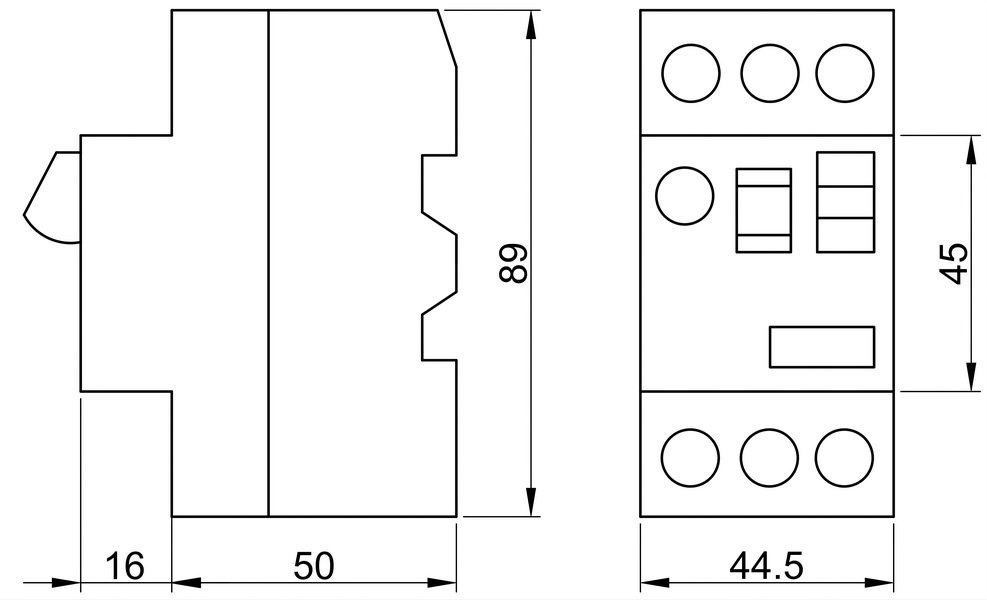

Način montaže:	Na montažno šino 35×7,5 mm
Stopnja onesnaženosti:	3
Odpor na udarce:	30 g
Odpor na vibracijo:	5 g (5 - 150 Hz)
Teža:	kb. 0,25 kg
Temperatura okolja
Skladiščenje:	-40 °C … +80 °C
Delovanje na odprtem:	-20 °C … +60 °C
Z ohišjem:	-20 °C … +40 °C
Uporaben vodnik:
Trdi vodnik:	2×1 mm2… 2×6 mm2
Upogljiv vodnik:	2×1,5 mm2… 2×6 mm2

Nazivna izolacijska napetost:	690 V
Odpor na sunke nazivne napetosti:	6 kV
Nazivna pogonska napetost:	660 V
Nazivna pogonska frekvenca:	50/60 Hz
Moč porabe:	max. 2,5 W
Mehanska in električna življenjska doba:	105   vklopni/izklopni cikel
Pogostost spreminjanja položaja ON-OFF:	25 vklopni/izklopni cikel/ura
Kategorija uporabe:	AC 3
Razred odklopa termičnega sprožilca:	10A
Stopnja zaščite
Vezne sponke:	IP 20
po vgradnji:	IP 40
v ohišju:	IP 41 / IP 55



  Krivulja sprožitve

Krivulja električne omejitve



Legenda:

1:	Ipmax	5:	13-18 A	9:	2.5-4 A
2:	24-32 A	6:	9-14 A	10:	1.6-2.5 A
3:	20-25 A	7:	6-10 A	11:	1-1.6 A
4:	17-23 A	8:	4-6.3 A

Legenda:

1: trofazna obremenitev, hladni zagon

2: dvofazna obremenitev, hladni zagon

3: trofazna obremenitev, pri neprekinjenem delovanju dlje časa



Koda	Nastavljiv električni razpon  (A)	Max. Moč motorja (kW)	Nastavitev magnetnega sprožilca  (A)	Varovalka
				aM (A)	gG (A)
TGV2-01	0,1 - 0,16	-	1,5	-	1
TGV2-02	0,16 - 0,25	0,06	2,4	-	1
TGV2-03	0,25 - 0,4	0,09	5	1	2
TGV2-04	0,4 - 0,63	0,18	8	1	2
TGV2-05	0,63 – 1	0,37	13	1	2
TGV2-06	1 - 1,6	0,55	22,5	2	4
TGV2-07	1,6 - 2,5	0,75	33,5	4	6
TGV2-08	2,5 – 4	1,5	51	6	10
TGV2-10	4 - 6,3	2,2	78	10	16
TGV2-14	6 – 10	4	138	10	20
TGV2-16	9 – 14	5,5	170	16	25
TGV2-20	13 – 18	7,5	223	20	32
TGV2-21	17 – 23	11	327	25	50
TGV2-22	20 – 25	11	327	25	50
TGV2-32	24 – 32	15	416	40	63
