Motorsko zaščitno stikalo z ohišjem 6,3A, 3kW, 400V AC, 5,5-8A

Name: Motorsko zaščitno stikalo z ohišjem 6,3A, 3kW, 400V AC, 5,5-8A
Brand: Tracon
SKU: TEMS1-093
Price: 49.67 EUR
Availability: InStock

Bodite prvi in napišite mnenje o tem izdelku

Akcijska cena 49,67 € Redna cena 55,19 €

Na zalogi

Koda

TEMS1-093

Kratek opis

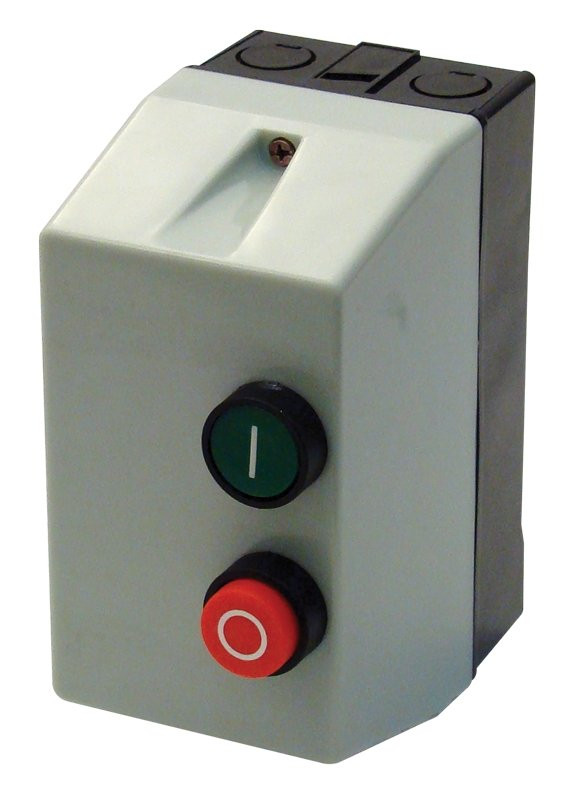

Motorsko zaščitno stikalo z ohišjem 6,3A, 3kW, 400V AC, 5,5-8A (TEMS1-093) proizvajalca Tracon je kompaktna in zanesljiva enota za zaščito motorjev, ki združuje glavnega kontaktorja in pretokovni termični rele v plastičnem ali jeklenem ohišju. Nastavljiv termični rele (5,5–8 A) zagotavlja natančno tokovno zaščito za motorje do 3 kW (400 V AC), tipki VKLOP/IZKLOP omogočata enostavno upravljanje, ohišje pa nudi mehansko in električno zaščito; tehnični podatki: 660 V, 50 Hz, 6,3 A. Izdelek ima certifikat ustreznosti, EAN 5997374162777 in 2 leti garancije — hitro dobavljivo v Elektrotrgovini.

Brezplačna dostava

Brezplačna dostava za naročila nad 130 €

Hitra dostava

Večino naročenih izdelkov dostavimo naslednji delovni dan, če je naročilo oddano do 14.00 ure.

Pomoč in svetovanje

Preko emaila info@dobraizbira.com in telefona 041 602 992 (8:00 - 16.00)

Velika izbira izdelkov

V naši trgovini lahko izbirate med več kot 10.000 izdelki.

Podrobnosti

Koda			TEMS1-093
(A),AC-3		400V	6,3
(A),AC-3		660V	4,8
(A)		400 V	25
(kW),AC-3		400 V	3
(kW),AC-3		660 V	5,5
	(A)		6
		AC-15	300
		DC-13	30

TEMS motorska zaščitna stikala z ohišjem

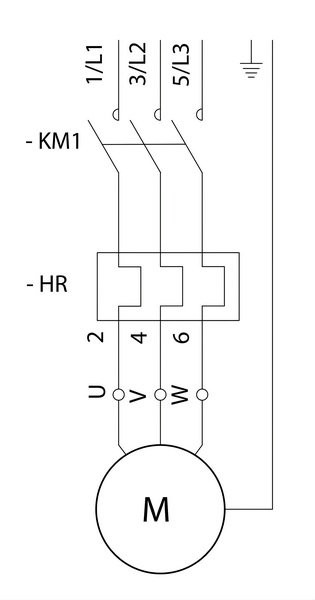

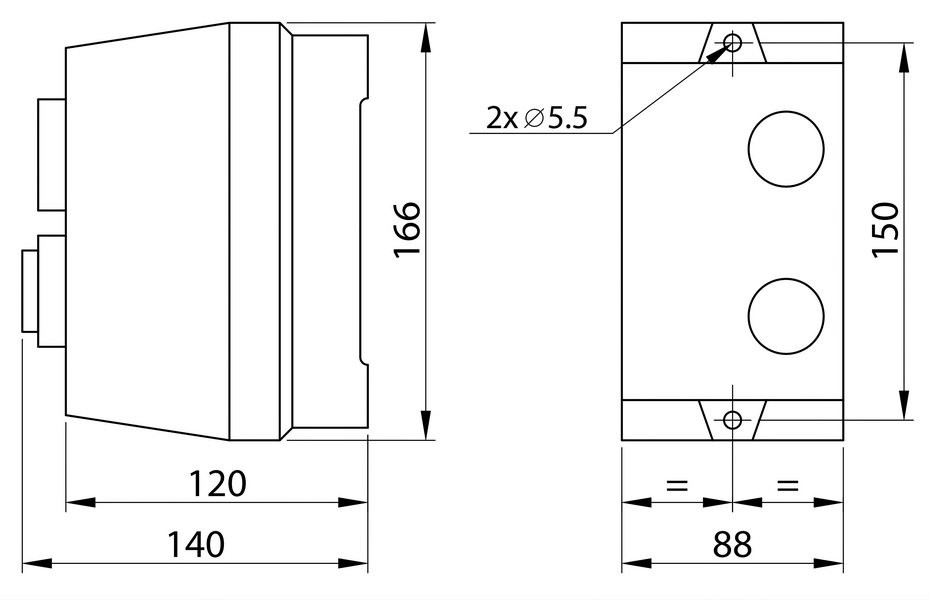

Napravo sestavljajo: en glavni kontaktor (TR1F), en pretokovni termični rele (TR2HF), zelena tipka VKLOP, rdeča tipka IZKLOP in ohišje, sestavljeno iz dveh delov iz umetne mase oziroma jeklene pločevine. Tehnični parametri kontaktorja določajo, kolikšno zmogljivost ima lahko motor, primeren za kombinacijo zagona. S pretokovnim termičnim relejem se natančno nastavi nivo tokovne zaščite, ki se prilagaja tehničnim parametrom varovanega motorja. S tipkama za VKLOP in IZKLOP se motor vklopi in izklopi. Če se motor ustavi zaradi delovanja termo releja, je treba pred ponovnim vklopom pritisniti tipko IZKLOP za sprostitev zaskočnega zapaha! Ohišje zagotavlja mehansko zaščito cele enote in zaščito pred električnim udarom. Ohišje iz umetne mase ali jeklene pločevine je zasnovano tako, da omogoča preprosto montažo na površino s pomočjo pritrdilnih izvrtin, ki se nahajajo na spodnjem delu ohišja. Vpeljavo kablov omogočajo kabelske odprtine (lahko se izbijejo), ki se nahajajo ob strani in na zadnji strani ohišja. Kabli obratovalnega kroga so spredaj, kontaktor in termo rele sta povezana, vgrajena skupaj. Po vpeljavi priklopnih kablov je naprava pripravljena za delovanje. Napravo je potrebno opremiti še z zunanjo zašito za kratek stik!

Tehnični podatki

Nazivna izolacijska napetost:	660 V, 50 Hz	Nazivno obratovalno temperaturno območje:	0…55 °C
Nazivna napetost:	400 V, 50 Hz	Stopnja zaščite ohišja:	IP 55

Elementi kombinacije

Koda	Podatki motorja*		Tip ohišja	Tip kontaktorja	Tip pretokovnega releja	Varovalo predložja (aM)
Koda	(kW), AC-3	(A),AC-3	Tip ohišja	Tip kontaktorja	Tip pretokovnega releja	Varovalo predložja (aM)
TEMS1-091	1,5	3,5	umetna masa	TR1F0910V7	TR2HF1308 (2,5 – 4 A)	6 A
TEMS1-092	2,2	5	umetna masa	TR1F0910V7	TR2HF1310 (4 – 6 A)	10 A
TEMS1-093	3	6,3	umetna masa	TR1F0910V7	TR2HF1312 (5,5 – 8 A)	10 A
TEMS1-094	4	8,5	umetna masa	TR1F0910V7	TR2HF1314 (7 – 10 A)	16 A
TEMS1-121	5	11,5	umetna masa	TR1F1210V7	TR2HF1316 (9 – 13 A)	16 A
TEMS1-181	7,5	15,5	umetna masa	TR1F1810V7	TR2HF1321 (12 – 18 A)	20 A
TEMS2-251	11	22	umetna masa	TR1F2510V7	TR2HF1322 (17 – 25 A)	25 A
TEMS2-321	15	30	umetna masa	TR1F3210V7	TR2HF2353 (23 – 32 A)	40 A
TEMS3-401	18,5	37	kovina	TR1F4011V7	TR2HF3355 (30 – 40 A)	40 A
TEMS3-501	22	44	kovina	TR1F5011V7	TR2HF3357 (37 – 50 A)	63 A
TEMS3-651	30	60	kovina	TR1F6511V7	TR2HF3359 (48 – 65 A)	80 A
TEMS3-801	37	72,5	kovina	TR1F8011V7	TR2HF3363 (63 – 80 A)	80 A
TEMS3-951	45	85	kovina	TR1F9511V7	TR2HF3365 (80 – 93 A)	100 A

* Podatki se nanašajo na trifazni motor, delujoč z delta-priklopom.

Tehnični podatki TEMS1

Na kontaktorju s plastičnim ohišjem se nahaja tudi 1 kom. zaklopnega pomožnega kontaktorja, ki se lahko uporablja tudi za dodatne označevalne in vodilne naloge. Na vrhu spodnjega dela plastičnega ohišja se za napeljevanje napajalnih kablov nahajata 2 kom. Pg 13,5, na spodnjem delu 1 kom. Pg 16 in 1 kom. Pg 13,5 enostavno vlomljive odprtine, po velikosti prirejene meram tesnilnih uvodnic.

Tehnični podatki / Koda			_TEMS1-091	_TEMS1-092	_TEMS1-093	_TEMS1-094	_TEMS1-121	_TEMS1-181
Nazivni obratovalni tok (A), AC-3		400 V	3,5	5	6,3	8,5	11,5	15,5
Nazivni obratovalni tok (A), AC-3		660 V	2,7	3,8	4,8	6,6	8,9	12
Nazivni termični tok (A)		400 V	25	25	25	25	25	32
Učinek preklopnega trifaznega motorja (kW), AC-3		400V	1,5	2,2	3	4	5,5	7,5
		660V	5,5	5,5	5,5	5,5	7,5	10
Mehanska življenjska doba (kj, 10⁴)			600	600	600	600	600	600
Električna življenjska doba (kj, 10⁴)			100	100	100	100	100	80
Pomožni kontakt	Nazivni termični tok (A)		6	6	6	6	6	6
	Učinek vodnika (VA)	AC-15	300	300	300	300	300	300
	Učinek vodnika (VA)	DC-13	30	30	30	30	30	30

Več informacij

Več informacij
Koda	TEMS1-093
Proizvajalec	Tracon
Tehnični podatki	660V, 50Hz, 6,3A, 3kW, 400V AC, 5,5-8A
Certifikati	Certifikat ustreznosti
Naziv (ANG)	Motor protection unit in plastic housing, contactor+th.relay 660V, 50Hz, 6,3A, 3kW, 400V AC, 5,5-8A
Ean	5997374162777
Garancija	2 leti
