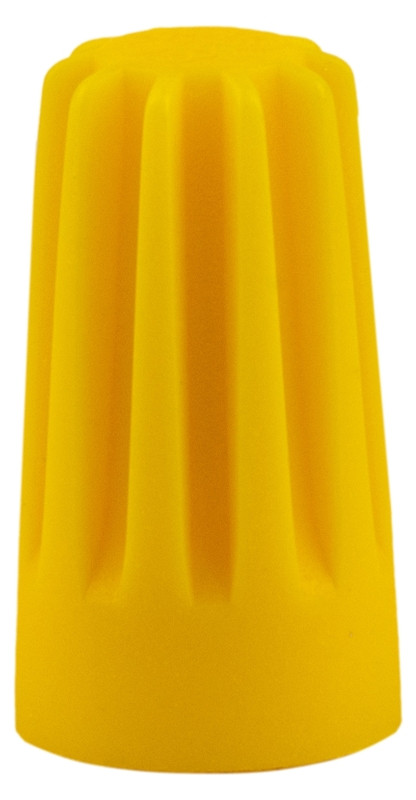

Navojna sponka 1,5-6 mm2, za trde bakrene vodnike

Navojna sponka 1,5-6 mm2, za trde bakrene vodnike

Koda: TFM4

Redna cena: 0,097 €

Cena s popustom 0,087 €

Vse cene že vsebujejo 22% DDV.

Dobava: Ni na zalogi

Navojna sponka, za trde Cu vodnike 1,5-6mm2, 450VAC, max. 25A

Podrobnosti

Navojne sponke

Koda
Tip vodnika
Presek vezalnega vodnika
Dolžina snemanja izolacije (mm)

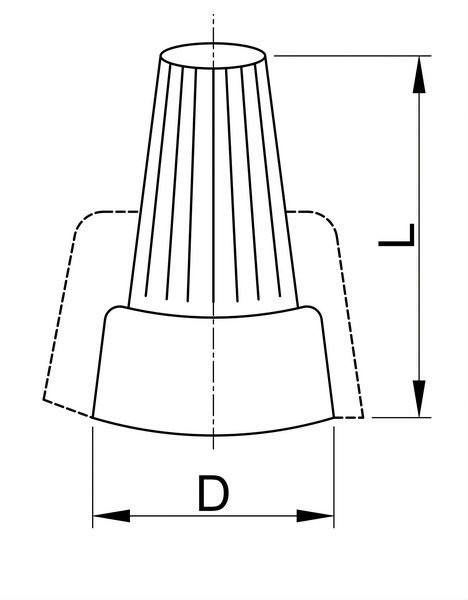

D
(mm)
L
(mm)
TFH1
Upogljiv baker
0.5-1.5
10
8.5
15
TFH2
Upogljiv baker
0.75-2.5
10
10
17.7
TFH3
Upogljiv baker
1-4
15
11.3
22.2
TFH4
Upogljiv baker
1.5-6
15
13.8
27.3
TFM1
Trdi baker
0.5-1.5
10
8.6
15
TFM2
Trdi baker
0.75-2.5
10
9.7
17.3
TFM3
Trdi baker
1-4
10
11.1
21
TFM4
Trdi baker
1.5-6
10
14
24.7
TFMSZ1
Trdi Al ali baker
1.5-2.5
12
10.4
25.8
TFMSZ2
Trdi Al ali baker
2.5-4
12
16.2
32
TFMSZ3
Trdi Al ali baker
4-6
15
16.3
33.4
TFMSZ4
Trdi Al ali baker
6-10
15
20
39

Primerne so za izolirano električno spajanje trdožilnih kabelskih vodnikov in vodnikov z upogljivimi žilami. Spajanje je mogoče le med vodnikoma istega materiala in enakega preseka. Zanesljivo električno vez dobimo tako, da konca vodnika, od koder smo sneli izolacijo, vtaknemo v odprtino navojne sponke, nato pa jo z obračanjem v desno, z vrtilnim momentom 0,3 Nm, zategnemo. Navojne sponke se lahko uporabljajo na vseh, po standardih predpisanih mestih, kot na primer v veznih omarah, na označenih mestih v kabelskih kanalih ter v električnih omarah. Navojna sponka zagotavlja vezavo, ki se lahko razveže, pri čemer se lahko sponka ponovno uporabi.

Sponka tipa TFH ne vsebuje kovinskega vložka (za upogljive bakrene vodnike).
Sponka tipa A TFM vsebuje kovinski vzmetni vložek (za trde bakrene vodnike).
Sponka tipa A TFMSZ vsebuje kovinski vložek s ploščatim navojem (za trde bakrene ali za aluminijaste vodnike)

















Tehnični podatki:
Material: Poliamid 6.6
Nazivna izolacijska napetost: 450 V
Nazivna obremenitev: maks. 25 A
Zatezni moment: 0,3 Nm
Temperatura okolja: -10 °C ... +55 °C





Dodatni podatki

Koda TFM4
Tehnični podatki 1,5-6mm2, 450VAC, max. 25A
Proizvajalec Tracon
Predvidena dobava 16.12.2020
Certifikati Certifikat ustreznosti
Naziv (ANG) Screw-on wire terminal for solid copper wires 1,5-6mm2, 450VAC, max. 25A
Ean 5997374108386
