Nožasta varovalka gG, 2, 80 A, 3 kos

Bodite prvi in napišite mnenje o tem izdelku
Akcijska cena 33,64 € Redna cena 37,37 €
Na zalogi
Koda
NT2-80


Dodaj na seznam želja Dodaj v primerjavo
Kratek opis
Nožasta varovalka Un=500V AC, 80A, 2, 120kA/500VAC, gG
1
Brezplačna dostava
Brezplačna dostava za naročila nad 130 €
2
Hitra dostava
Večino naročenih izdelkov dostavimo naslednji delovni dan, če je naročilo oddano do 14.00 ure.
3
Pomoč in svetovanje
Preko emaila info@dobraizbira.com in telefona 041 602 992 (8:00 - 16.00)
4
Velika izbira izdelkov
V naši trgovini lahko izbirate med več kot 10.000 izdelki.

Nožasta varovalka

Nadmorska višina
Nazivna kratkostična izklopna zmogljivost
Nazivna napetost (V)
Stopnja zaščite




KodaNazivni tok (A)
NT2-80gG80 A

a (mm)f (mm)g (mm)c (mm)e1 (mm)e2 (mm)b (mm)
2150±2.575-10132758586

Naprava v primeru preobremenitve ali kratkega stika in zaradi nastale vročine, ki jo povzroči pregorevanje, odpre električni krog, s tem pa zaščiti del voda ter naprave za njo. Njena vgradnja in uporaba sta poceni, kljub temu da je potrebno vložek po vsakem pregorevanju zamenjati. Njeno storilno sposobnost lahko spremenimo z zamenjavo vložkov. Ne potrebuje nobenega vzdrževanja.

Glede označevanja NT... varnostnih vložkov, oznaka „gG” (krivulja pregorevanja, glej Prilogo) označuje tiste varnostne vložke, ki razpolagajo s celotnim razponskim kratkim stikom in so za splošno uporabo. Po prejšnjem standardu VDE je ta oznaka odgovarjala takratni oznaki „gL”. Zaščitni vložki, ki razpolagajo z delno razponskim kratkim stikom in ki so namenjeni zaščiti električnega kroga motorja, so označeni z „aM” 8 (krivulja pregorevanja, glej Prilogo).

Tehnični podatki
Nazivna napetost:
500 V AC
Nazivni tok kratkega stika:
120 kAeff
Temperatura okolja:
-5 °C…+55 °C
Stopnja zaščite:
IP 00
Nadmorska višina:
2000 m
Material ohišja:
steatit
Material talilne niti:
baker (s srebrno prevleko)


Zagotovljeni električni omejevalni učinek talilnega odklopnika tipa NT.. prikazuje spodnji diagram. Na vodoravni osi koordinatskega sistema je razvidna efektivna vrednost neodvisnega toka kratkega stika (Ieff), na navpični osi pa vrhnja vrednost toka.
Na primer: v primeru odklopnika 100 A; če je efektivna vrednost neodvisnega toka kratkega stika 20 kA, potem je lahko vrh toka maksimalno izoblikovan približno 11 kA.

Dimenzija
Nazivni (A)
Učinek izgube
 (W)
00C
6-160
7,5
00
2-160
12
0
6-160
16
1
32-250
23
2
50-400
34
3
160-630
48






Tipski izbor
Varovalke velikosti „00C”

Koda
Nazivni tok
(A)
gG
aM
NT00C-6
-
6
NT00C-10
-
10
NT00C-16
-
16
NT00C-20
-
20
NT00C-25
-
25
NT00C-32
-
32
NT00C-40
-
40
NT00C-50
-
50
NT00C-63
-
63
NT00C-80
-
80
NT00C-100
-
100
NT00C-125
-
125
NT00C-160
-
160
Varovalke velikosti „00”

Koda
Nazivni tok
 (A)
gG
aM
-NTM00-2
2
NT00-4NTM00-4
4
NT00-6NTM00-6
6
NT00-10NTM00-10
10
NT00-16NTM00-16
16
NT00-20NTM00-20
20
NT00-25NTM00-25
25
NT00-32NTM00-32
32
NT00-40NTM00-40
40
NT00-50NTM00-50
50
NT00-63NTM00-63
63
NT00-80NTM00-80
80
NT00-100NTM00-100
100
NT00-125NTM00-125
125
NT00-160NTM00-160
160
Varovalke velikosti „0”

Koda
Nazivni tok
(A)
gG
aM
NT0-6NTM0-6
6
NT0-10NTM0-10
10
NT0-16NTM0-16
16
NT0-20NTM0-20
20
NT0-25NTM0-25
25
NT0-32NTM0-32
32
NT0-40NTM0-40
40
NT0-50NTM0-50
50
NT0-63NTM0-63
63
NT0-80NTM0-80
80
NT0-100NTM0-100
100
NT0-125NTM0-125
125
NT0-160NTM0-160
160

Varovalke velikosti „1”

Koda
Nazivni tok
 (A)
gG
aM
NT1-32-
32
NT1-40-
40
NT1-50-
50
NT1-63-
63
NT1-80NTM1-80
80
NT1-100NTM1-100
100
NT1-125NTM1-125
125
NT1-160NTM1-160
160
NT1-200NTM1-200
200
NT1-224-
224
NT1-250NTM1-250
250

Varovalke velikosti „2”

Koda
Nazivni tok
 (A)
gG
aM
NT2-50-
50
NT2-63-
63
NT2-80-
80
NT2-100-
100
NT2-125NTM2-125
125
NT2-160NTM2-160
160
NT2-200NTM2-200
200
NT2-224NTM2-224
224
NT2-250NTM2-250
250
-NTM2-300
300
NT2-315NTM2-315
315
NT2-355NTM2-355
355
NT2-400NTM2-400
400

Varovalke velikosti „3”

Koda
Nazivni tok
 (A)
gG
aM
NT3-160-
160
NT3-200-
200
NT3-315NTM3-315
315
NT3-355NTM3-355
355
NT3-400NTM3-400
400
NT3-425NTM3-425
425
NT3-500NTM3-500
500
NT3-630NTM3-630
630

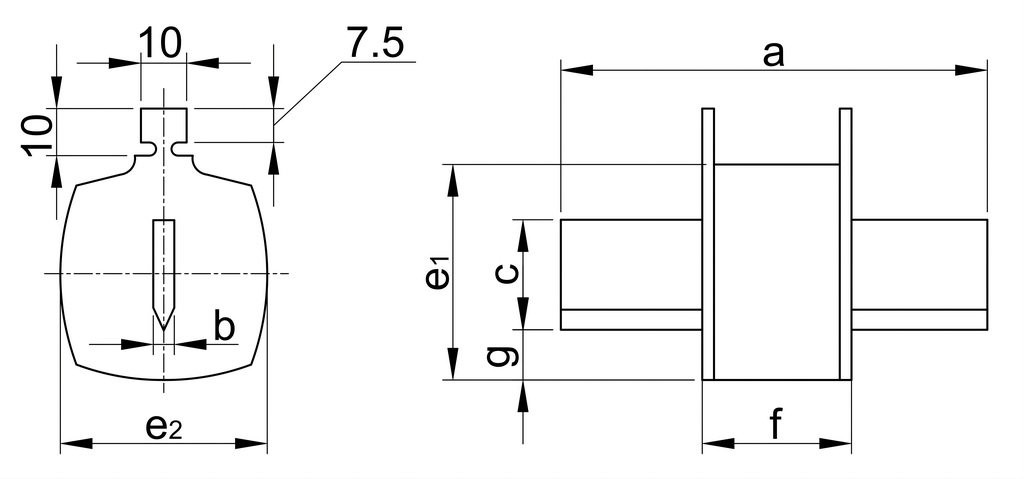

Mere



Mera
a (mm)
f (mm)
g (mm)
c (mm)
e1 (mm)
e2 (mm)
b (mm)
00C
78_1.5
54-6
11.5
15
45
20
6
00
78_1.5
54-6
11.5
15
45
29
6
0
125_2.5
68-8
11.5
15
45
29
6
1
135_2.5
75-10
12
21
48
48
6
2
150_2.5
75-10
13
27
58
58
6
3
150_2.5
75-10
14
33
67
67
6
Več informacij
KodaNT2-80
ProizvajalecTracon
Tehnični podatkiUn=500V AC, 80A, 2, 120kA/500VAC, gG
CertifikatiCertifikat ustreznosti
Naziv (ANG)NH fuse Un=500V AC, 80A, 2, 120kA/500VAC, gG
Ean5997374154550
Garancija2 leti
