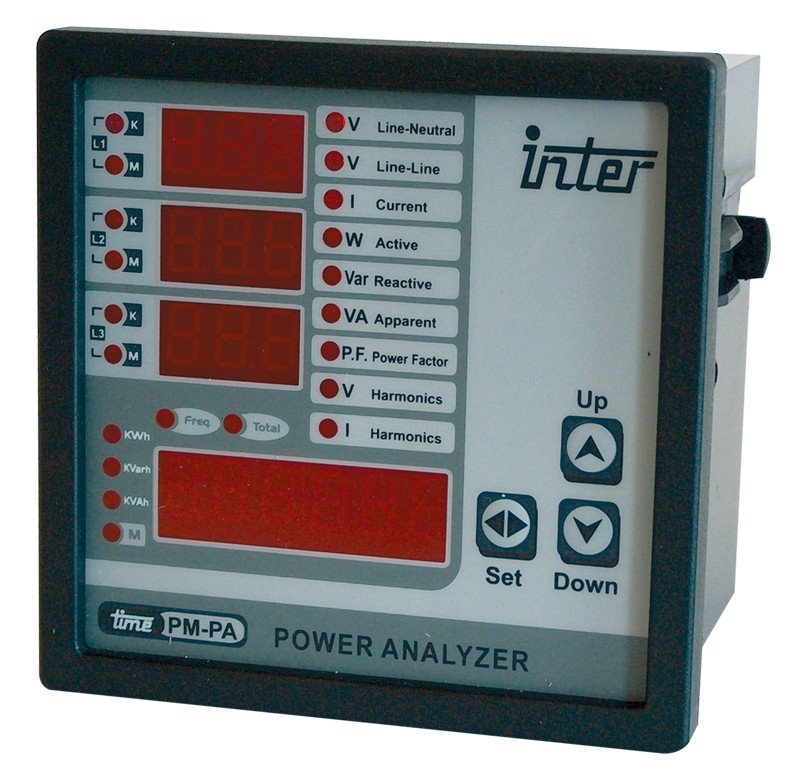

Omrežni analizator, 96x96 mm

Omrežni analizator, 96x96 mm

Koda: DTT-4

Redna cena: 351,44 €

Cena s popustom 316,30 €

Vse cene že vsebujejo 22% DDV.

Dobava: Ni na zalogi

Omrežni analizator-digitalni 96×96mm

Podrobnosti

Omrežni analizator



Je idealna naprava za merjenje in kontroliranje parametrov eno- in trifaznih omrežij, ter za zaznavanje napačnih vrednosti. Poleg tega pa je mogoče z napravo meriti tudi energijo, frekvenco, dejavnika storilnosti, učinkovito in na izgled neplodno storilnost v določenem omrežju. Primerna je za skupaj 75 različnih količinskih meritev, katerih vrednosti so razvidne na štirih LED prikazovalnikih. Meri realno učinkovito vrednost (T.R.M.S.) količin, razpolaga z dvema posameznima, potencialno neodvisnima relé izhodoma, ki ju je mogoče programirati in ki v primeru alarmiranja, po mejnih vrednostih, določenih s strani uporabnika, preklopita stanje.
Izbrano količino signalizira indikator LED. Priključitev napajalne napetosti ter merilnih vstopov je skozi vtična stikala, ki se nahajajo na hrbtni strani instrumenta. Programiranje prestavnega sorazmerja (Ct) električnega preklopnika in količinskega prikaza je omogočeno s prednjimi tasterji. Naprava deluje avtomatično in je koristna povsod, ker je njen glavni cilj ob merjenju električnih količin, kontroliranje kakovosti električne oskrbe.





Tehnični podatki

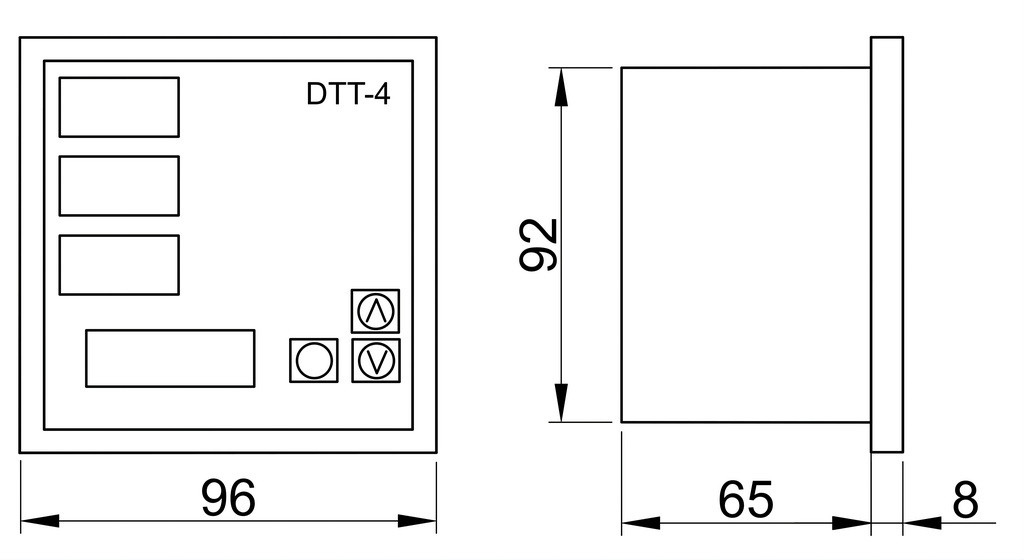

Maksimalna mera:
96×96×75mm (brez spojnic)
Potrebna napetost:
230 V ± 10 % 50 – 60 Hz (5 VA)
Prikaz:
7 segmentni, 9 mm-ski LED

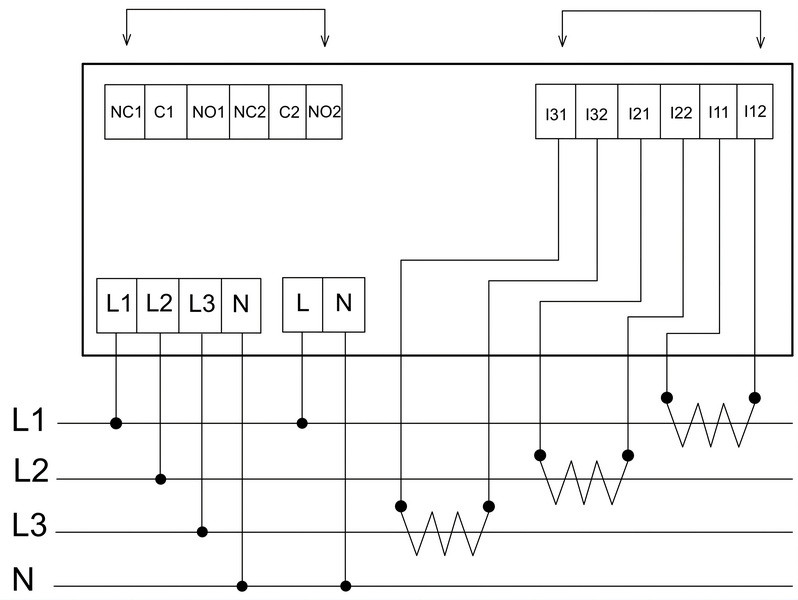

Napetostno merilni vhodi:
L1, L2, L3, N: 230 V~(L-N), 400 V~ (L-L)
Električno merilni vhodi:
I11, I12, I21, I22, I31, I32

Obremenjenost električno merilnih vstopov:

maks. 7 A stalen, 20 A do 1 sekunde
Merjenje:
T.R.M.S. (realno učinkovita vrednost),

do 13. harmonike (50 Hz)

9. harmonike (60 Hz)
Pogostost jemanja vzorca:
64 vzorec / perioda
Natančnost:
1 % pri merjenju napetosti in elektrike

2 % pri merjenju storilnosti
Relativna vlažnost:
Od 20 % do 80 % brez kondenzacije
Obremenitev relé izhoda:
250 V AC – 5 A
Značilnost alarmnih izhodov:
Za vsak rele 1kom. preklopnega kontakta
Delovna temperatura:
-25 °C…+65 °C
Primeren dovod za priključitev

Presek:
1 – 2,5 mm2
Zaščita pri spoju:
IP 20
vgrajena na sprednji strani:
IP 40
* Instrument glede izmerjenih trifaznih količin prikazuje njihovo povprečje.


Oznaka
Merjena količina
Alarmiranje
V celoti
L1
L2
L3
VLN
Fazna napetost (V)
OK
OK
(*)
OK
OK
OK
VLL
Linijska napetost (V)
OK
OK
(*)
OK
OK
OK
I
Fazna elektrika (A)
OK
OK
OK
OK
OK
FRQ
Frekvenca (Hz)
OK
PF
Dejavnik storilnosti (cos φ)
OK
(*)
OK
OK
OK
kW
Učinkovita storilnost (kW)
OK
OK
OK
OK
OK
kVAr
Neplodna storilnost (kVAr)
OK
OK
OK
OK
OK
kVA
Navidezna storilnost (kVA)
OK
OK
OK
OK
OK
kWh
Učinkovita energija (kWh)
OK
kVArh
Induktivna neplodna energija (kVArh)
OK
kVArh
Kapacitivna neplodna energija (kVArh)
OK
kVAh
Navidezna energija (kVAh)
OK
VTHD
Skupni faktor napetostne harmon. deformacije (%)
OK
OK
OK
V3 V13
Neparni napetostni harmoniki (do 13.) (%)
OK
OK
OK
ITHD
Skupni faktor električne harmon.
deformacije (%)
OK
OK
OK
I3 I13
Neparni električni harmoniki (do  13.) (%)
OK
OK
OK

Tracon koda
Izvedba
Količine
Mera
Teža
DTT-4
Z alarmnimi izhodi, z možnostjo  programiranja
Po zgornji tabeli 75 komadov
96x96 mm
500 g

Dodatni podatki

Koda DTT-4
Tehnični podatki 96×96mm
Proizvajalec Tracon
Naziv (ANG) Digital network analyser, panel mount 96×96mm
Ean 5997374148412
