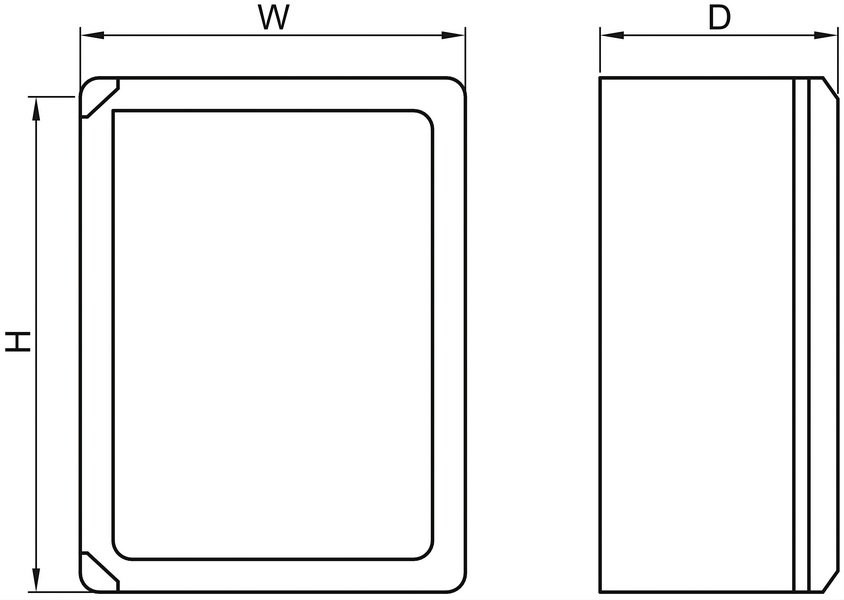

| Koda |
H (mm) |
W (mm) |
D (mm) |
|
 |
 |
| TME332513 |
330 |
250 |
130 |
1 |
- |

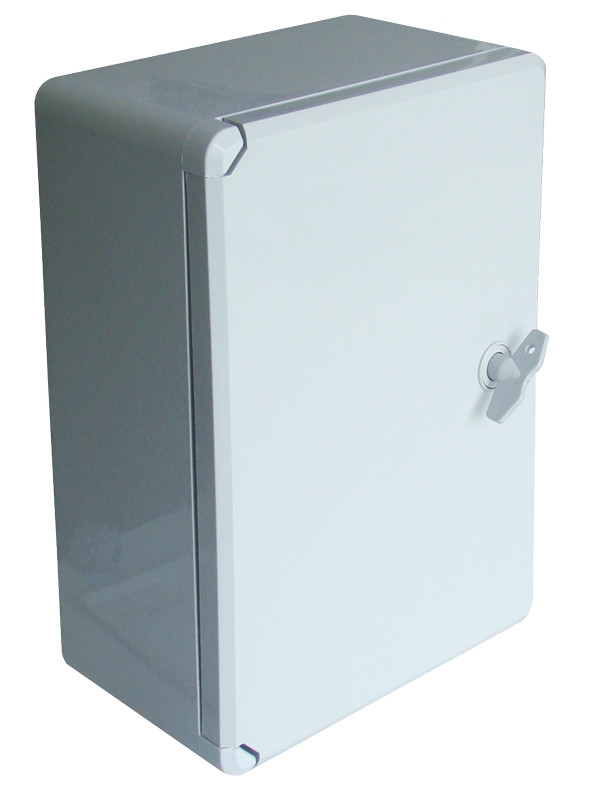

Razdelilne omare iz umetne mase
Izvrstno izdelane in robustno zgrajene Razdelilne omare iz umetne mase se dobijo v nadometni izvedbi s polnimi oz. prozornimi vrati. Pritrdijo se s priloženimi ušesi iz umetne mase. Visoka zaščita zadovoljuje zahteve za uporabo na prostem, estetskost in vgrajena galvanizirana montažna plošča omogočata širok spekter uporabe. Primerne so za uporabo najrazličnejših električnih vodnikov, razdelilnih omar za prenos energije.
Zaradi odpornosti na korozijo je njihova uporaba velikokrat nujno potrebna v komunikacijski tehniki ter pri pnevmatskih in hidravličnih montažah.
Izvedba proizvoda ustreza predpisom standarda EN 50298:2000 (Prazna ohišja za nizkonapetostno stikalno in nadzorno opremo. Splošne zahteve.)
Zaradi materiala, iz katerega so zgrajene, in zaradi stopnje zaščite so odporne na vremenske spremembe, vpliv korozije in UV žarke.
|
Vgradne naprave
|
|
|
maks. izolacijska napetost:
|
690 V, 50 Hz
|
|
Nazivni tok:
|
maks. 100 A
|
|
Razred zaščite pred dotikom:
|
II.
|
|
Material:
|
PS polistirol
|
|
Požarna odpornost:
|
samougasna UL 94 V2
|
|
Debelina:
|
2,5 mm
|
|
Letev:
|
RAL7035
|
|
Zaščita:
|
IP 65
|
|
Pritrditev:
|
na navpično površino
|
|
Kot odpiranja vrat:
|
180°
|
|
Temperatura okolja:
|
-25 °C ... +50 °C
|
|
Koda
|
Poimenovanje
|
Dimenzije
|
|
S polnimi vrati
|
S prozornimi vrati
|
Višina L (mm)
|
Širina W (mm)
|
Globina H (mm)
|
|
TME352515
|
TME352515T
|
Razdelilna omara iz umetne mase
|
350
|
250
|
150
|
|
TME403017
|
TME403017T
|
Razdelilna omara iz umetne mase
|
400
|
300
|
170
|
|
TME503519
|
TME503519T
|
Razdelilna omara iz umetne mase
|
500
|
350
|
190
|
Mere
|
Mere/Tip
|
350×250×150
(mm)
|
400×300×170
(mm)
|
500×350×190
(mm)
|
|
A (mm)
|
250
|
300
|
350
|
|
B (mm)
|
350
|
400
|
500
|
|
C (mm)
|
195
|
245
|
291
|
|
D (mm)
|
300
|
352
|
448
|
|
E (mm)
|
162
|
212
|
262
|
|
F (mm)
|
288
|
338
|
438
|
|
G (mm)
|
180
|
230
|
280
|
|
H (mm)
|
227
|
277
|
377
|
|
I (mm)
|
150
|
170
|
190
|
|
J (mm)
|
139
|
159
|
179
|
|
K (mm)
|
275
|
324,5
|
374,5
|
|
L (mm)
|
277
|
327
|
426,5
|
