Tako imenovani print
Releji so bili načrtovani predvsem za vgradnjo v tiskane plošče
elektronsko vodenih električnih krogov. Takšna uporaba je lahko primerna na primer v avtomatičnih kotlovnicah, v hišnih vodno oskrbovalnih napeljavah, v sestavah za polnjenje in za zamenjavo vode v hišnih bazenih, v avtomatičnih pralnicah, itd. Po konstrukciji in izvedbi so releji zaščiteni pred dotikom. Releji zadostujejo tudi električnim kontrolam čvrstosti, saj med njihovim pogonskim zavitkom in med kontakti, zdržijo eno minuto napetost tudi do 4000 V. Poleg tega pa izpolnjujejo predpise o 8 mm-ski nizkonapetosti in zračnem razmiku med aktivnimi deli in med pogonskim zvitkom.
Releji se lahko uporabljajo spajkani na tiskane plošče, lahko pa se uporabijo tudi z vtičnim podnožjem, opremljenim z vijačnimi sponkami ter pričvrščeni na standardne tirnice. Releji imajo enega ali dva preklopna kontakta.
Z enim 10 A-skim preklopnim kontaktom
|
Koda
|
Pogonska napetost
|
Elektr. podatki kontaktov
|
Koda okovja
|
|
PR110-1V10A
|
DC 110 V
|
10 A
AC 230V
DC 24V
|
RSPSF-08AE
|
|
PR48-1V10A
|
DC 48 V
|
|
PR24-1V10A
|
DC 24 V
|
|
PR12-1V10A
|
DC 12 V
|

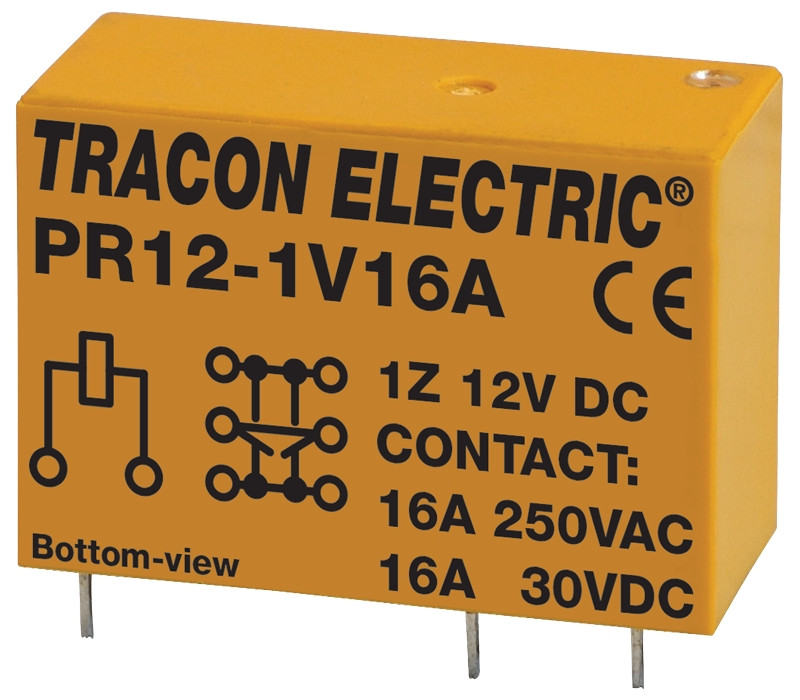

Z enim 16 A-skim preklopnim kontaktom
|
Koda
|
Pogonska napetost
|
Elektr. podatki kontaktov
|
Koda okovja
|
|
PR110-1V16A
|
DC 110 V
|
16 A
AC 230V
DC 24V
|
RSPSF-14AE
|
|
PR48-1V16A
|
DC 48 V
|
|
PR24-1V16A
|
DC 24 V
|
|
PR12-1V16A
|
DC 12 V
|

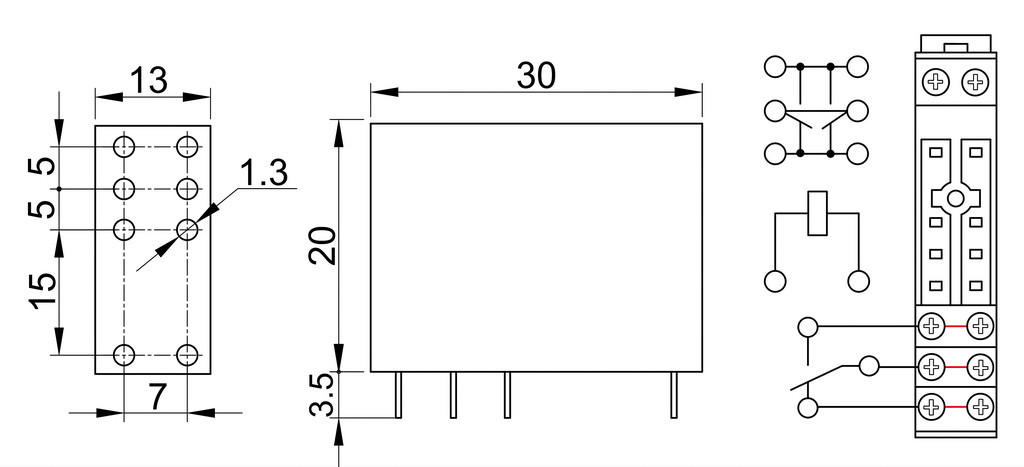

Pri izvedbi za 16 A je primerne sponke preklopnega kontakta potrebno spojiti tako, kot je to prikazano na shemi.
Z dvema preklopnima kontaktoma
|
Koda
|
Pogonska napetost
|
Elektr. podatki kontaktov
|
Koda okovja
|
|
PR110-2V
|
DC 110 V
|
10 A
AC 230V
DC 24V
|
RSPSF-14AE
|
|
PR48-2V
|
DC 48 V
|
|
PR24-2V
|
DC 24 V
|
|
PR12-2V
|
DC 12 V
|
|
Z enim 10 A-skim preklopnim kontaktom
|
|
Z enim 16 A-skim preklopnim kontaktom
|
|

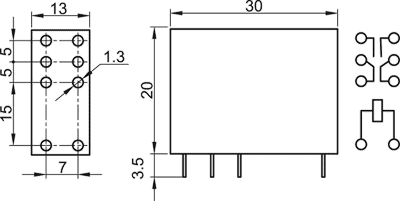

Z dvema preklopnima kontaktoma
|
