Print rele 24 V DC z 1 preklop. kontakt., 230 V AC/ 30 V DC/ 16 A

Name: Print rele 24 V DC z 1 preklop. kontakt., 230 V AC/ 30 V DC/ 16 A
Brand: Tracon
SKU: PR24-1V16A
Price: 3.43 EUR
Availability: InStock

Bodite prvi in napišite mnenje o tem izdelku

Akcijska cena 3,43 € Redna cena 3,81 €

Na zalogi

Koda

PR24-1V16A

Kratek opis

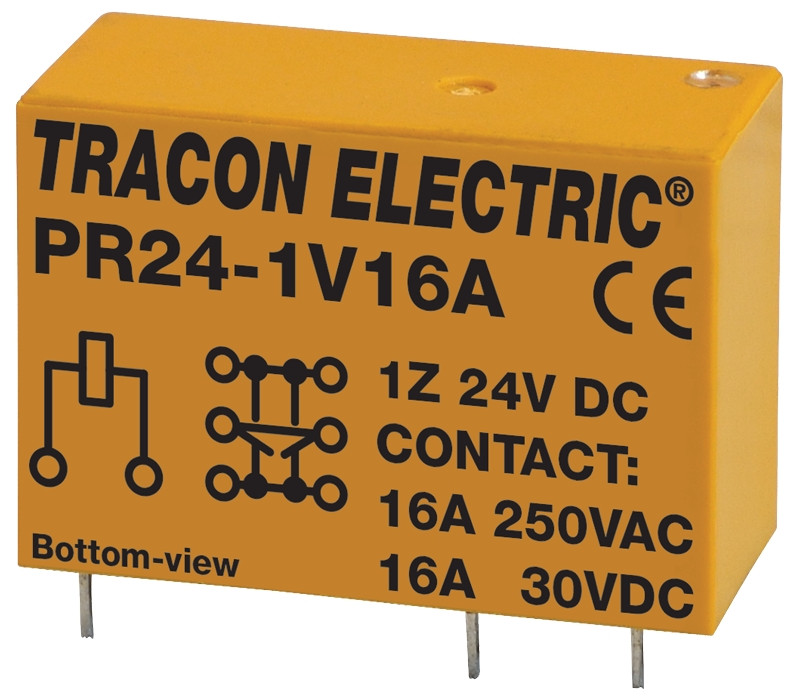

Tracon PR24-1V16A — print rele 24 V DC, 1×CO (16 A, 230 V AC / 30 V DC), zasnovan za montažo na tiskane plošče ali vtično podnožje s sornimi sponkami. Robustna konstrukcija z zaščito pred dotikom in izolacijo, ki prenese do 4000 V, je idealna za avtomatiko (kotlovnice, pralnice, bazeni, polnjenja vode) in industrijske aplikacije. Certifikat ustreznosti in 2 leti garancije zagotavljata zanesljivost in skladnost z normami.

Brezplačna dostava

Brezplačna dostava za naročila nad 130 €

Hitra dostava

Večino naročenih izdelkov dostavimo naslednji delovni dan, če je naročilo oddano do 14.00 ure.

Pomoč in svetovanje

Preko emaila info@dobraizbira.com in telefona 041 602 992 (8:00 - 16.00)

Velika izbira izdelkov

V naši trgovini lahko izbirate med več kot 10.000 izdelki.

Podrobnosti

Koda
PR24-1V16A	24 V DC	16 A, 230 V AC, 30 V DC	50 g	RSPSF-14AE

Print releji

Tako imenovani print releji so bili načrtovani predvsem za vgradnjo v tiskane plošče elektronsko vodenih električnih krogov. Takšna uporaba je lahko primerna na primer v avtomatičnih kotlovnicah, v hišnih vodno oskrbovalnih napeljavah, v sestavah za polnjenje in za zamenjavo vode v hišnih bazenih, v avtomatičnih pralnicah, itd. Po konstrukciji in izvedbi so releji zaščiteni pred dotikom. Releji zadostujejo tudi električnim kontrolam čvrstosti, saj med njihovim pogonskim zavitkom in med kontakti, zdržijo eno minuto napetost tudi do 4000 V. Poleg tega pa izpolnjujejo predpise o 8 mm-ski nizkonapetosti in zračnem razmiku med aktivnimi deli in med pogonskim zvitkom.

Releji se lahko uporabljajo spajkani na tiskane plošče, lahko pa se uporabijo tudi z vtičnim podnožjem, opremljenim z vijačnimi sponkami ter pričvrščeni na standardne tirnice. Releji imajo enega ali dva preklopna kontakta.

Tehnični podatki

Max. moč porabe:	2,5 VA (AC); 1,5 W (DC)
Izolacijska napetost:	250 V AC
Nazivni pogonski tok:	10 A, 16 A oz. 5 A (AC1, 230V)
Električna čvrstost:	4000 V; do 1 minute (med zvitkom in med kontaktom)
	1000 V; do 1 minute (med kontakti)
Mehanska življenjska doba:	max. 50 mΩ
Električna življenjska doba:	10⁷ priključnih ciklusov
Prehodni odpor kontakta:	10⁵ priključnih ciklusov
Pogonska temperatura:	-40 °C … +55 °C
Teža:	c.a.. 50 g

Z enim 10 A-skim preklopnim kontaktom

Koda	Pogonska napetost	Elektr. podatki kontaktov	Koda okovja
PR110-1V10A	DC 110 V	10 A AC 230V DC 24V	RSPSF-08AE
PR48-1V10A	DC 48 V
PR24-1V10A	DC 24 V
PR12-1V10A	DC 12 V

Z enim 16 A-skim preklopnim kontaktom

Koda	Pogonska napetost	Elektr. podatki kontaktov	Koda okovja
PR110-1V16A	DC 110 V	16 A AC 230V DC 24V	RSPSF-14AE
PR48-1V16A	DC 48 V
PR24-1V16A	DC 24 V
PR12-1V16A	DC 12 V

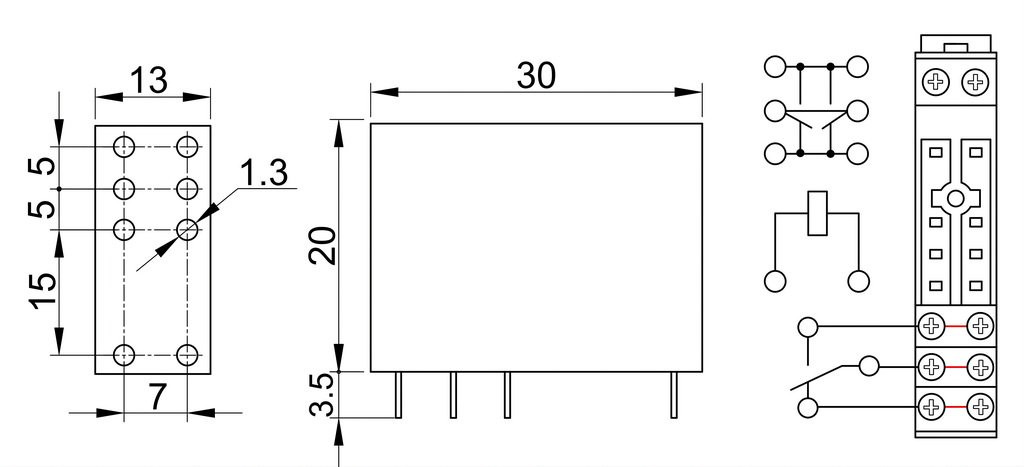

Pri izvedbi za 16 A je primerne sponke preklopnega kontakta potrebno spojiti tako, kot je to prikazano na shemi.

Z dvema preklopnima kontaktoma

Koda	Pogonska napetost	Elektr. podatki kontaktov	Koda okovja
PR110-2V	DC 110 V	10 A AC 230V DC 24V	RSPSF-14AE
PR48-2V	DC 48 V
PR24-2V	DC 24 V
PR12-2V	DC 12 V

Z enim 10 A-skim preklopnim kontaktom

Z enim 16 A-skim preklopnim kontaktom

Z dvema preklopnima kontaktoma

Več informacij

Več informacij
Koda	PR24-1V16A
Proizvajalec	Tracon
Tehnični podatki	24V DC / 1×CO (16A, 230V AC / 30V DC)
Certifikati	Certifikat ustreznosti
Naziv (ANG)	Print relay 24V DC / 1×CO (16A, 230V AC / 30V DC)
Ean	5997374153140
Garancija	2 leti
