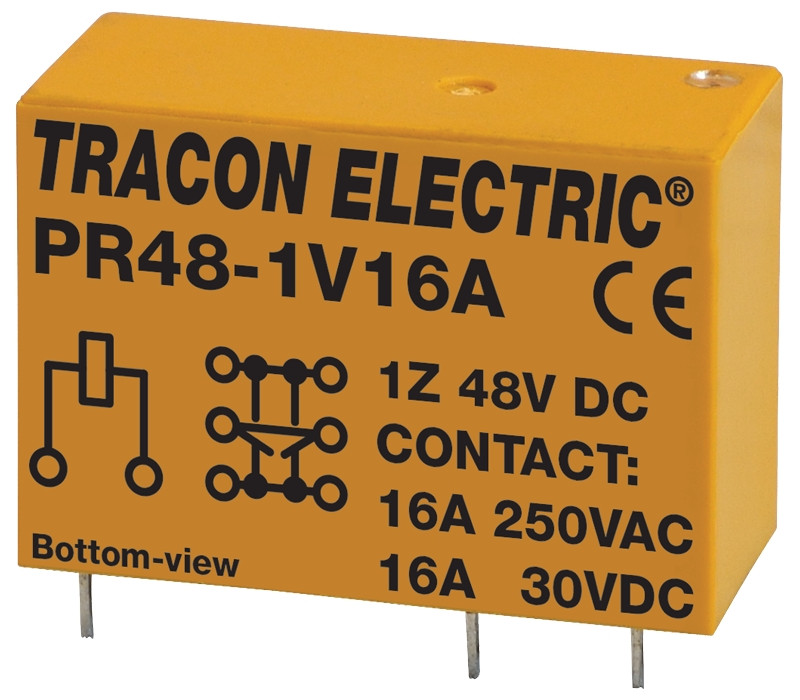

Print rele 48 V DC z 1 preklop. kontakt., 230 V AC/ 30 V DC/ 16 A

Bodite prvi in napišite mnenje o tem izdelku
Akcijska cena 3,27 € Redna cena 3,64 €
Na zalogi
Koda
PR48-1V16A


Dodaj na seznam želja Dodaj v primerjavo
Kratek opis
Print rele Tracon PR48-1V16A — vtični 48 V DC, 1×CO (16 A, 230 V AC / 30 V DC) za montažo na tiskane plošče ali v vtično podnožje z možnostjo pritrditev na DIN tirnico. Robustna in zaščitena izvedba z visokim izolacijskim testom (do 4000 V), skladnostjo in certifikatom ustreznosti ter 2 leti garancije — idealen za avtomatiko (kotlovnice, pralnice, bazeni, vodne instalacije).
1
Brezplačna dostava
Brezplačna dostava za naročila nad 130 €
2
Hitra dostava
Večino naročenih izdelkov dostavimo naslednji delovni dan, če je naročilo oddano do 14.00 ure.
3
Pomoč in svetovanje
Preko emaila info@dobraizbira.com in telefona 041 602 992 (8:00 - 16.00)
4
Velika izbira izdelkov
V naši trgovini lahko izbirate med več kot 10.000 izdelki.
Lastna poraba električne energije
Testna napetost
Lastna poraba električne energije
Nazivna izolacijska napetost
Temperatura okolja
Upornost
Mehanska življenjska doba
Električna življenjska doba



Koda
Naznačena obratovalna napetost
Elektr. Podatki kontaktov
Teža
Podnožja relejev
PR48-1V16A
48 V DC
16 A, 230 V AC, 30 V DC
50 g
RSPSF-14AE


Print releji



Tako imenovani print releji so bili načrtovani predvsem za vgradnjo v tiskane plošče elektronsko vodenih električnih krogov. Takšna uporaba je lahko primerna na primer v avtomatičnih kotlovnicah, v hišnih vodno oskrbovalnih napeljavah, v sestavah za polnjenje in za zamenjavo vode v hišnih bazenih, v avtomatičnih pralnicah, itd. Po konstrukciji in izvedbi so releji zaščiteni pred dotikom. Releji zadostujejo tudi električnim kontrolam čvrstosti, saj med njihovim pogonskim zavitkom in med kontakti, zdržijo eno minuto napetost tudi do 4000 V. Poleg tega pa izpolnjujejo predpise o 8 mm-ski nizkonapetosti in zračnem razmiku med aktivnimi deli in med pogonskim zvitkom.

Releji se lahko uporabljajo spajkani na tiskane plošče, lahko pa se uporabijo tudi z vtičnim podnožjem, opremljenim z vijačnimi sponkami ter pričvrščeni na standardne tirnice. Releji imajo enega ali dva preklopna kontakta.

Tehnični podatki

Max. moč porabe:

2,5 VA (AC); 1,5 W (DC)

Izolacijska napetost:

250 V AC

Nazivni pogonski tok:

10 A, 16 A oz. 5 A (AC1, 230V)

Električna čvrstost:

4000 V; do 1 minute (med zvitkom in med kontaktom)



1000 V; do 1 minute (med kontakti)

Mehanska življenjska doba:

max. 50 mΩ

Električna življenjska doba:

107 priključnih ciklusov

Prehodni odpor kontakta:

105 priključnih ciklusov

Pogonska temperatura:

-40 °C … +55 °C

Teža:
c.a.. 50 g

Z enim 10 A-skim preklopnim kontaktom
Koda
Pogonska napetost
Elektr. podatki kontaktov
Koda okovja
PR110-1V10A
DC 110 V
10 A
AC 230V
DC 24V
RSPSF-08AE
PR48-1V10A
DC 48 V
PR24-1V10A
DC 24 V
PR12-1V10A
DC 12 V

Z enim 16 A-skim preklopnim kontaktom
Koda
Pogonska napetost
Elektr. podatki kontaktov
Koda okovja
PR110-1V16A
DC 110 V
16 A
AC 230V
DC 24V
RSPSF-14AE
PR48-1V16A
DC 48 V
PR24-1V16A
DC 24 V
PR12-1V16A
DC 12 V

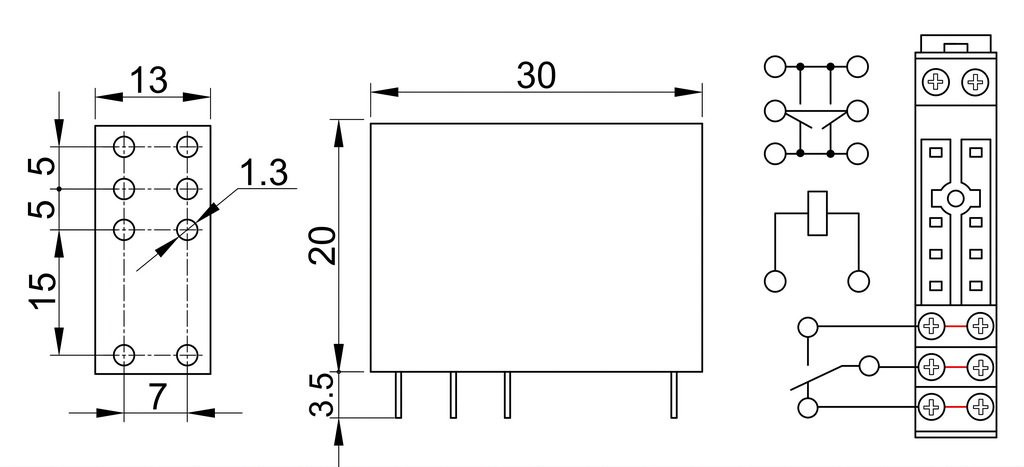

Pri izvedbi za 16 A je primerne sponke preklopnega kontakta potrebno spojiti tako, kot je to prikazano na shemi.

Z dvema preklopnima kontaktoma
Koda
Pogonska napetost
Elektr. podatki kontaktov
Koda okovja
PR110-2V
DC 110 V
10 A
AC 230V
DC 24V
RSPSF-14AE
PR48-2V
DC 48 V
PR24-2V
DC 24 V
PR12-2V
DC 12 V




Z enim 10 A-skim preklopnim kontaktom


Z enim 16 A-skim preklopnim kontaktom


Z dvema preklopnima kontaktoma

Več informacij
KodaPR48-1V16A
ProizvajalecTracon
Tehnični podatki48V DC / 1×CO (16A, 230V AC / 30V DC)
CertifikatiCertifikat ustreznosti
Naziv (ANG)Print relay 48V DC / 1×CO (16A, 230V AC / 30V DC)
Ean5997374153157
Garancija2 leti
