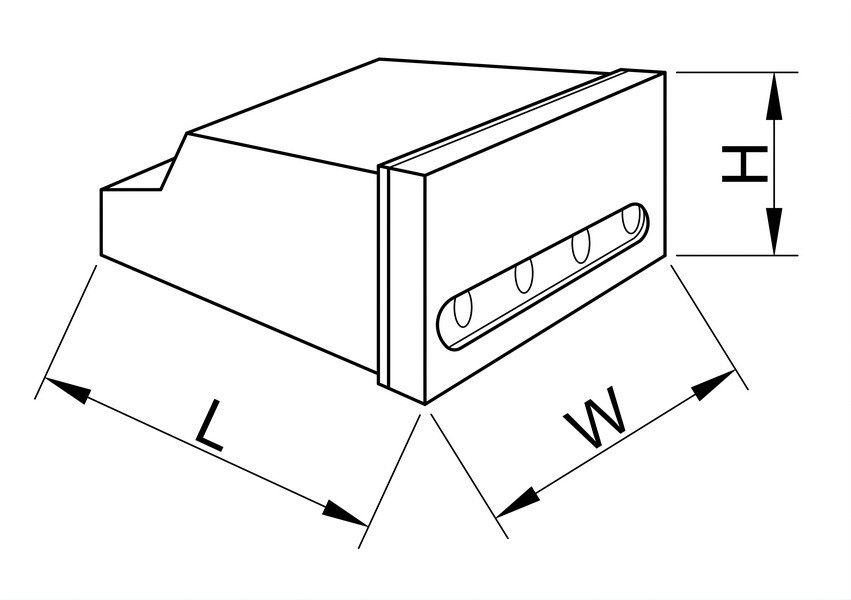

| Koda |
 |
L
(mm)
|
W
(mm)
|
H
(mm)
|
|

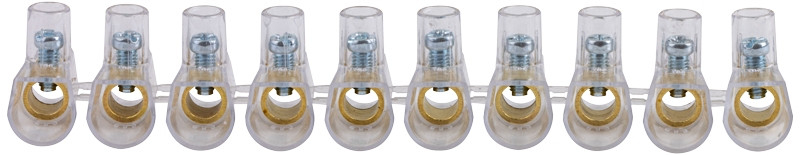

TBT-10/10
|
10 |
161.8 |
26.9 |
26.5 |
V teh napravah zagotavlja ustrezno električno in mehansko spajanje vijak in ne vzmetna moč, kot je to običajno. Velika prednost spojnega elementa je, da se lahko ustrezno delujoča, zanesljiva vez ustvari pri spajanjune le polnih, temveč tudi pletenih vodnikov s presekom 1,5– 16 mm2, pri čemer je vezava nameščena tako,da je zaščitena tako električno kot mehansko. Če nameravate vezavo nadgraditi - in je v priključku dovoljprostora - lahko ponovite montažo oziroma se lahko vezava svobodno razveže, spojka pa ponovno uporabi.
Tehnični podatki
|
Nazivna napetost:
|
450 V
|
|
Nazivna frekvenca:
|
50 Hz
|
|
Nazivni obremenilni tok:
|
max. 40 A
|
|
Zgradba priključnega vodnika:
|
Poln in pleten
|
|
Prerez priključnega vodnika:
|
1,5 ... 16 mm2
|
|
Material priključnega vodnika:
|
Baker
|
|
Zatezni moment vijakov:
|
0,5 Nm
|
|
Temperatura okolja:
|
-10 °C... +55 °C
|
