Rele velike moči 24 V DC z 2 preklop. kontakt., 230 V AC / 28 V DC

Releji velike moči

Koda
RJ08-24DC	DC 24 V	30 A, 230 V AC, 25A, 28 V DC	130 g	-

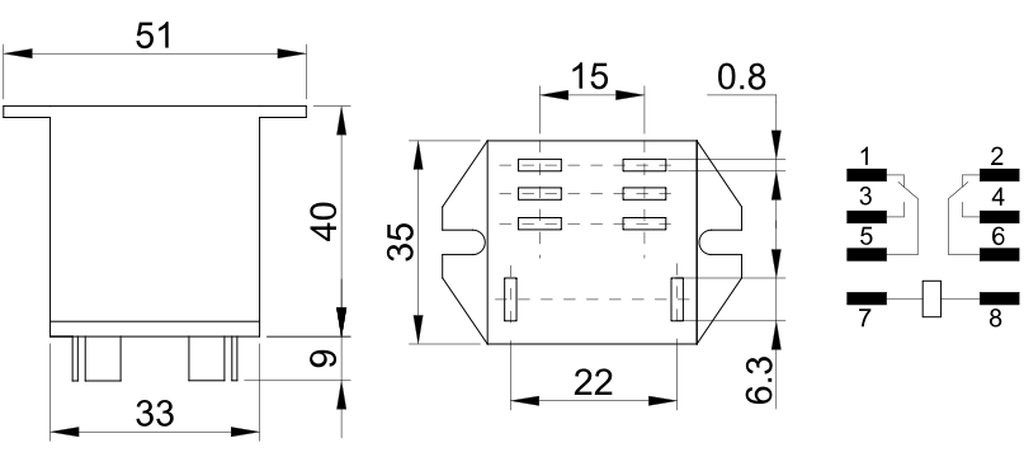

Releji z veliko močjo tipa RJ imajo 2 ali 3 preklopne kontakte. Kontakti velikih dimenzij naprave omogočajo vodenje in priključitev velikih tokov. Izvedba s tremi kontakti se lahko vloži v podnožje RSJQX-38FS, ki ima priključke z vijaki, na noge releja pa se lahko spojijo 6,3x0,8 mm-ski natični tulci. V tem primeru je mogoče releje v izrezek montažne plošče pričvrstiti z vijaki M4 (glej merska skica).

Tehnični podatki Max. moč porabe: 4 VA (AC); 2,5 W (DC) Izolacijska napetost: 400 V AC Nazivni pogonski tok: 30A (AC1, 230V) Električna čvrstost: 2500 V AC; do 1 minute Mehanska življenjska doba: max. 50 mΩ Električna življenjska doba: 106 priključnih ciklusov Prehodni odpor kontakta: 105 priključnih ciklusov Pogonska temperatura: -40 °C … +55 °C Teža: c.a.. 130 g

Z dvema preklopnima kontaktoma

Koda	Pogonska napetost	Elektr. podatki kontaktov	Koda okovja
RJ08-240AC	AC 230 V	30 A AC 250V DC 28V	-
RJ08-110AC	AC 110 V
RJ08-48AC	AC 48 V
RJ08-24AC	AC 24 V
RJ08-12AC	AC 12 V
RJ08-110DC	DC 110 V
RJ08-48DC	DC 48 V
RJ08-24DC	DC 24 V
RJ08-12DC	DC 12 V





S tremi preklopnimi kontakti

Koda	Pogonska napetost	Elektr. podatki kontaktov	Koda okovja
RJ11-240AC	AC 230 V	AC 120V 40A AC 230V 30A DC 28V 40A	RSJQX-38FS
RJ11-110AC	AC 110 V
RJ11-48AC	AC 48 V
RJ11-24AC	AC 24 V
RJ11-12AC	AC 12 V
RJ11-110DC	DC 110 V
RJ11-48DC	DC 48 V
RJ11-24DC	DC 24 V
RJ11-12DC	DC 12 V







RJ08





RJ11
