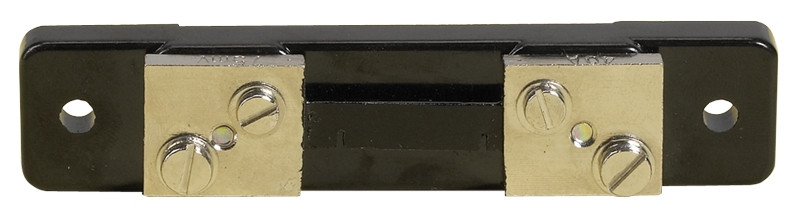

Shont - predupor 30 A/75 mV

Name: Shont - predupor 30 A/75 mV
Brand: Tracon
SKU: TSF-30
Price: 14.32 EUR
Availability: InStock

Bodite prvi in napišite mnenje o tem izdelku

Akcijska cena 14,32 € Redna cena 15,92 €

Na zalogi

Koda

TSF-30

Kratek opis

Shont - predupor 30 A/75 mV (TSF-30) znamke Tracon je natančen enosmerni merilni shunt za merjenje tokov do 30 A z napetostnim upadom 75 mV. Namenjen priklopu na merilne instrumente z merilnim področjem 75 mV, zagotavlja zanesljive rezultate in ima certifikat ustreznosti. Kompaktne dimenzije (L 120 × C 102 × B 25 × H 15 mm), 2 leti garancije, EAN 5997374168205 — idealen za industrijske in servisne meritve. Kupljeno hitro dobavljivo.

Brezplačna dostava

Brezplačna dostava za naročila nad 130 €

Hitra dostava

Večino naročenih izdelkov dostavimo naslednji delovni dan, če je naročilo oddano do 14.00 ure.

Pomoč in svetovanje

Preko emaila info@dobraizbira.com in telefona 041 602 992 (8:00 - 16.00)

Velika izbira izdelkov

V naši trgovini lahko izbirate med več kot 10.000 izdelki.

Podrobnosti

Koda		L (mm)	C (mm)	B (mm)	H (mm)	M (mm)
TSF-30	30A/75mV	120	102	25	15	-

TSF shonti

Pod vplivom elektrike, ki se pretaka skozi shont, med njegovima dvema sponkama napetost upada, ta pa je v sorazmerju z odpornostjo shonta. Ob upoštevanju tega dejstva, lahko s pomočjo izmerjene napetosti na obeh končnih točkah znane odpornosti, skozi katere se pretaka elektrika, določimo velikost elektrike v električnem krogu.

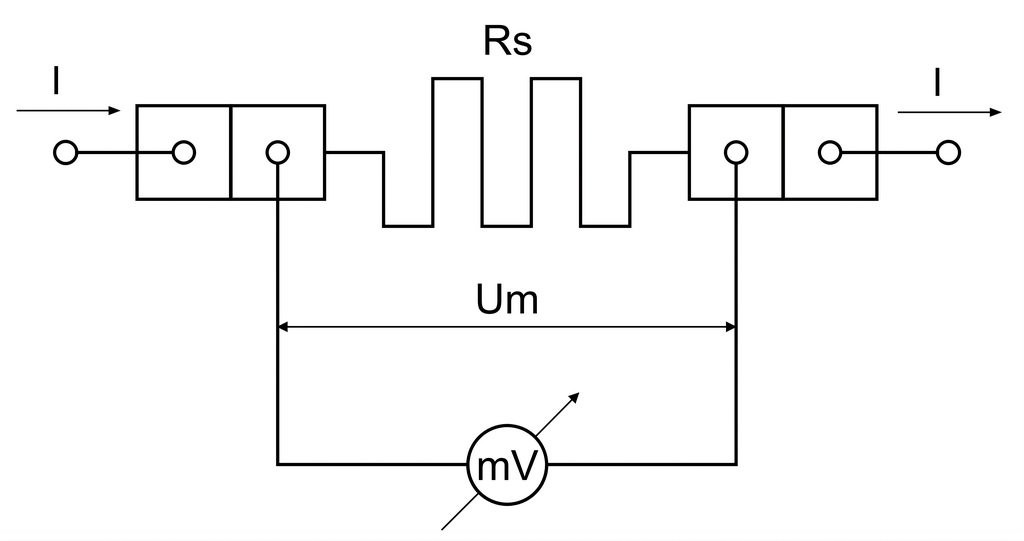

Na sliki instrument Mv meri upad napetosti Um na shontu Rs, pri čemer se na skali moč elektrike I prikazuje v vrednosti ampera.

Maks. 75 mV napetosti se pojavlja na merilnih točkah enosmernega shonta, tipa TSF, zato je merilno področje tudi pri osnovnih instrumentih, potrebnih za te shonte, 75mV.

Koda	Merilni razpon (A/mV)	L (mm)	C (mm)	B (mm)	H (mm)	C1 (mm)	M (mm)
TSF-30	30A/75mV	120	102	25	15	-	-
TSF-40	40A/75mV	120	102	25	15	-	-
TSF-50	50A/75mV	120	102	25	15	-	-
TSF-75	75A/75mV	110	86	23	10	-	M8x35
TSF-100	100A/75mV	106	86	23	10	-	M8x35
TSF-150	150A/75mV	116	86	21	22	-	M8x35
TSF-200	200A/75mV	116	86	21	22	-	M8x35
TSF-300	300A/75mV	127	100	26	22	-	M10x35
TSF-400	400A/75mV	126	100	35	22	-	M10x35
TSF-500	500A/75mV	126	100	43	22	-	M10x35
TSF-600	600A/75mV	126	100	50	22	-	M10x35
TSF-750	750A/75mV	126	102	74	22	50	M10x35
TSF-1000	1000A/75mV	126	102	94	22	50	M12x60
TSF-1500	1500A/75mV	200	164	90	96	50	M12x60
TSF-2000	2000A/75mV	194	160	90	96	53	M12x60
TSF-3000	3000A/75mV	198	160	142	96	50	M12x60

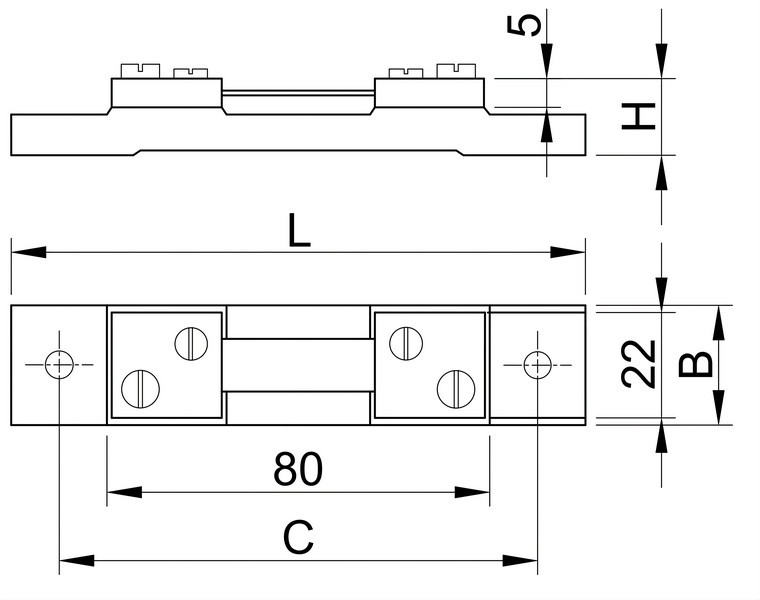

TFS-30...TSF-50
TSF-75...TSF-100
TSF-150...TSF-600
TSF-750...TSF-2000
TSF-3000
Sestava merjenja

Podatke o osnovnih instrumentih ter o ploščah s skalo SKALA-DC, ki so primerne za formalno napetost shontov, in za uporabo pri osnovnih instrumentih.
Čas priprave plošč s skalo so praviloma trije delovni dnevi.
