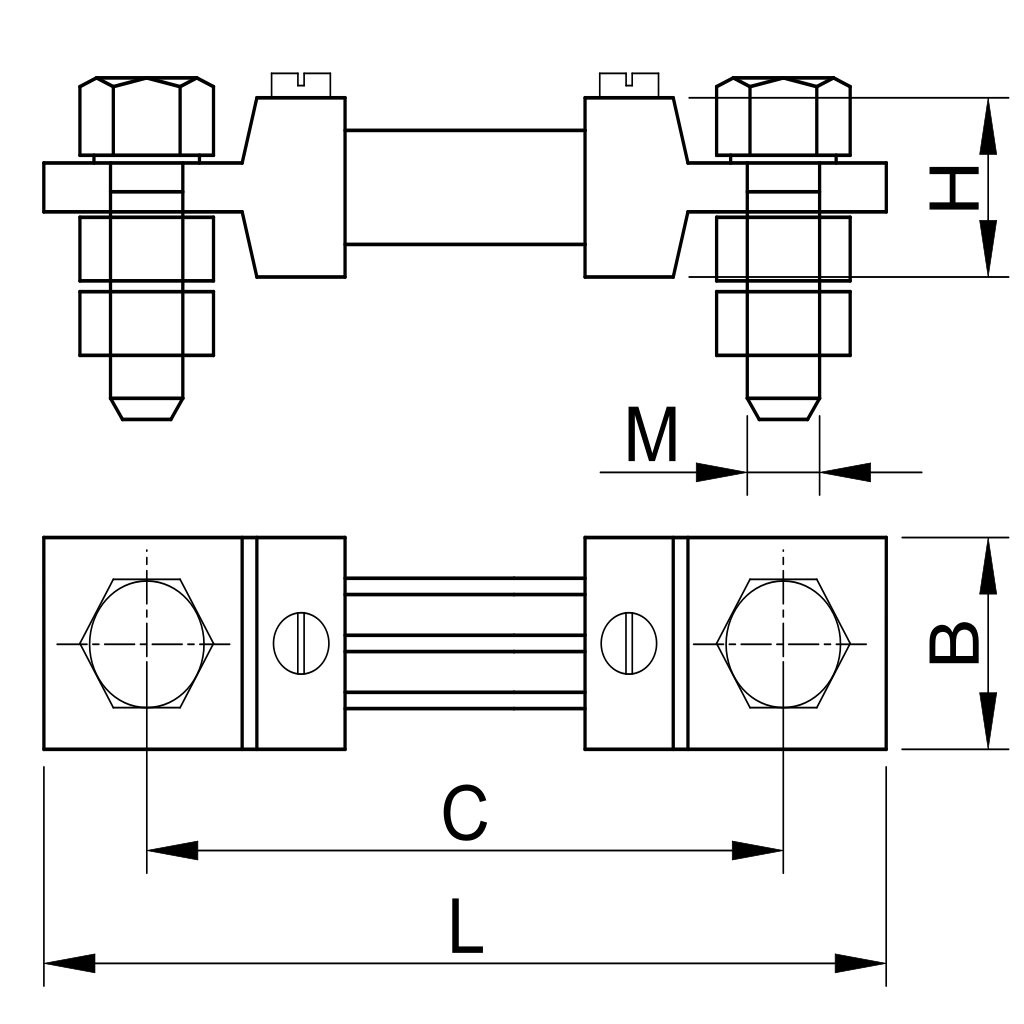

| Koda |
 |
L
(mm) |
C
(mm) |
B
(mm) |
H
(mm) |
M
(mm) |
 |
| TSF-300 |
300A/75mV |
127 |
100 |
26 |
22 |
M10×35 |

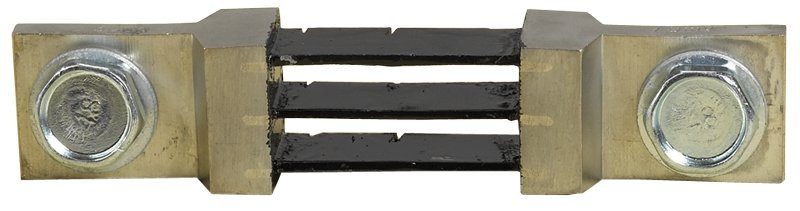

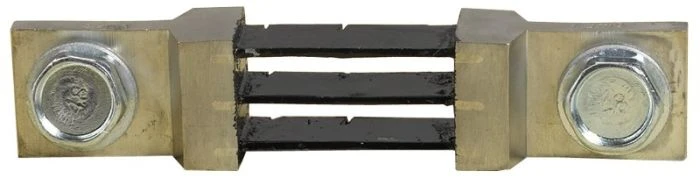

TSF shonti
Pod vplivom elektrike, ki se pretaka skozi
shont, med njegovima dvema sponkama napetost upada, ta pa je v sorazmerju z odpornostjo shonta. Ob upoštevanju tega dejstva, lahko s pomočjo izmerjene napetosti na obeh končnih točkah znane odpornosti, skozi katere se pretaka elektrika, določimo velikost elektrike v električnem krogu.

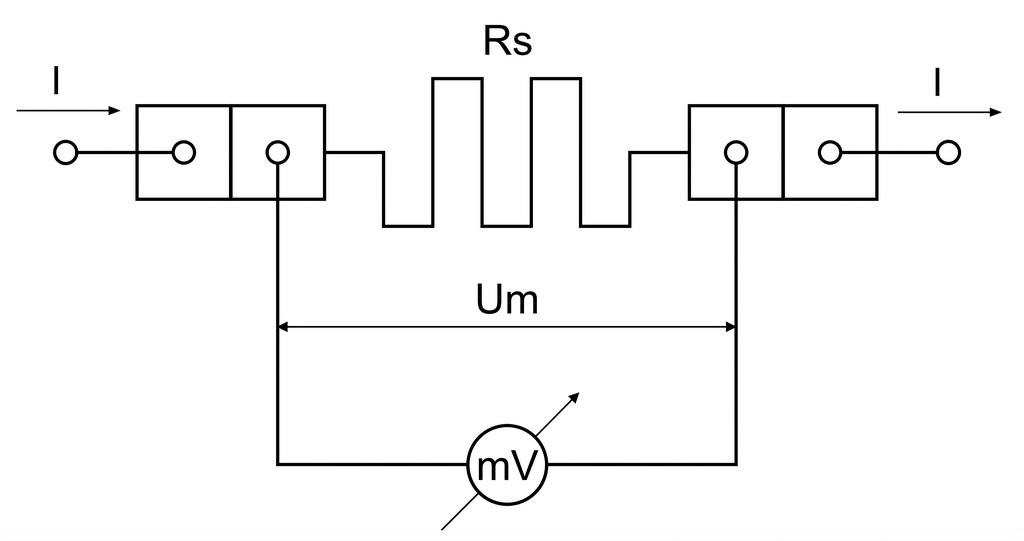

Na sliki
instrument Mv meri upad napetosti Um na shontu Rs, pri čemer se na skali moč elektrike I prikazuje v vrednosti ampera.
Maks. 75 mV napetosti se pojavlja na merilnih točkah enosmernega shonta, tipa TSF, zato je merilno področje tudi pri osnovnih instrumentih, potrebnih za te shonte, 75mV.
| Koda |
Merilni razpon (A/mV)
|
L (mm)
|
C (mm)
|
B (mm)
|
H (mm)
|
C1 (mm)
|
M (mm)
|
| TSF-30 |
30A/75mV
|
120
|
102
|
25
|
15
|
-
|
-
|
| TSF-40 |
40A/75mV
|
120
|
102
|
25
|
15
|
-
|
-
|
| TSF-50 |
50A/75mV
|
120
|
102
|
25
|
15
|
-
|
-
|
| TSF-75 |
75A/75mV
|
110
|
86
|
23
|
10
|
-
|
M8x35
|
| TSF-100 |
100A/75mV
|
106
|
86
|
23
|
10
|
-
|
M8x35
|
| TSF-150 |
150A/75mV
|
116
|
86
|
21
|
22
|
-
|
M8x35
|
| TSF-200 |
200A/75mV
|
116
|
86
|
21
|
22
|
-
|
M8x35
|
| TSF-300 |
300A/75mV
|
127
|
100
|
26
|
22
|
-
|
M10x35
|
| TSF-400 |
400A/75mV
|
126
|
100
|
35
|
22
|
-
|
M10x35
|
| TSF-500 |
500A/75mV
|
126
|
100
|
43
|
22
|
-
|
M10x35
|
| TSF-600 |
600A/75mV
|
126
|
100
|
50
|
22
|
-
|
M10x35
|
| TSF-750 |
750A/75mV
|
126
|
102
|
74
|
22
|
50
|
M10x35
|
| TSF-1000 |
1000A/75mV
|
126
|
102
|
94
|
22
|
50
|
M12x60
|
| TSF-1500 |
1500A/75mV
|
200
|
164
|
90
|
96
|
50
|
M12x60
|
| TSF-2000 |
2000A/75mV
|
194
|
160
|
90
|
96
|
53
|
M12x60
|
| TSF-3000 |
3000A/75mV
|
198
|
160
|
142
|
96
|
50
|
M12x60
|
|
TFS-30...TSF-50
|
 |
|
TSF-75...TSF-100
|
 |
|
TSF-150...TSF-600
|
 |
|
TSF-750...TSF-2000
|
 |
|
TSF-3000
|
 |
|
Sestava merjenja
|
Podatke o osnovnih instrumentih ter o ploščah s skalo SKALA-DC, ki so primerne za formalno napetost shontov, in za uporabo pri osnovnih instrumentih.Čas priprave plošč s skalo so praviloma trije delovni dnevi.
