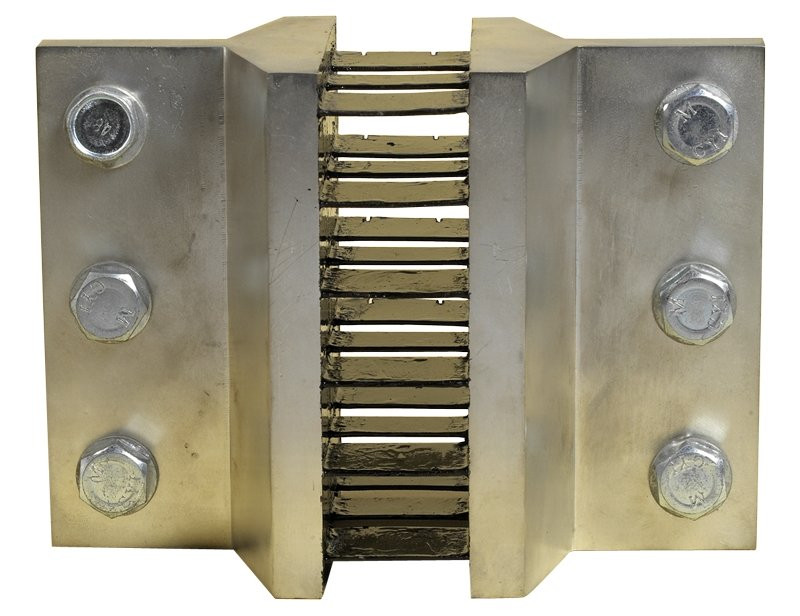

Shont - predupor 3000 A/75 mV
Akcijska cena 189,05 € Redna cena 210,05 €
Na zalogi
Koda
TSF-3000
Kratek opis
Shont - predupor 3000 A/75 mV (TSF-3000) proizvajalca Tracon — natančen enosmerni shunt za merjenje tokov do 3000 A. Z merilnim področjem 75 mV in M12×35 priključkom zagotavlja zanesljiv upad napetosti in natančno meritev toka; priložen certifikat ustreznosti in 3-letna garancija. Idealno za industrijske in laboratorijske aplikacije ter uporabo z ampermeteri. Nakup v Elektrotrgovini — hitra dostava.
| Koda |  | L (mm) | C (mm) | B (mm) | H (mm) | M (mm) |  |
| TSF-3000 | 3000A/75mV | 198 | 160 | 142 | 96 | M12×35 |
TSF shonti
Pod vplivom elektrike, ki se pretaka skozi shont, med njegovima dvema sponkama napetost upada, ta pa je v sorazmerju z odpornostjo shonta. Ob upoštevanju tega dejstva, lahko s pomočjo izmerjene napetosti na obeh končnih točkah znane odpornosti, skozi katere se pretaka elektrika, določimo velikost elektrike v električnem krogu.

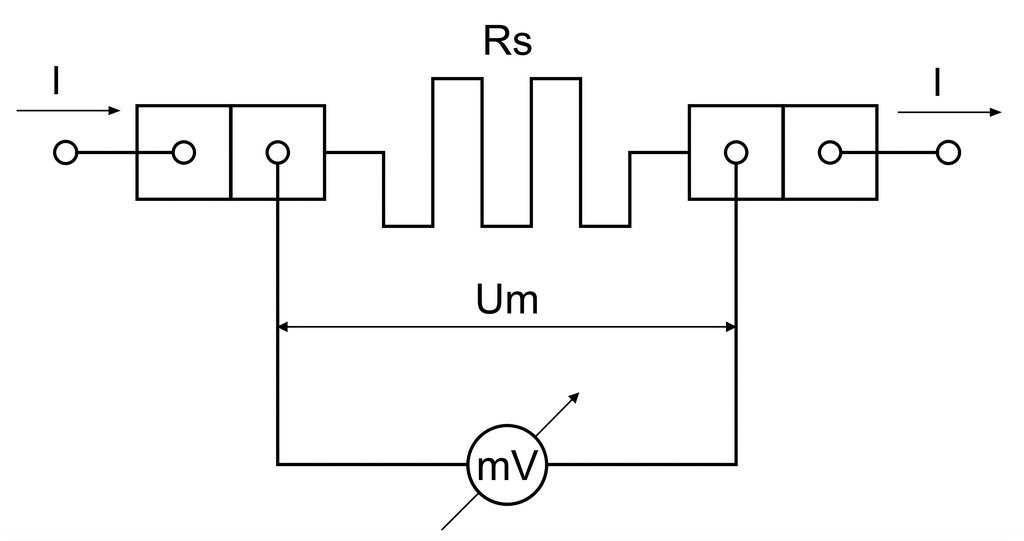

Na sliki instrument Mv meri upad napetosti Um na shontu Rs, pri čemer se na skali moč elektrike I prikazuje v vrednosti ampera.
Maks. 75 mV napetosti se pojavlja na merilnih točkah enosmernega shonta, tipa TSF, zato je merilno področje tudi pri osnovnih instrumentih, potrebnih za te shonte, 75mV.

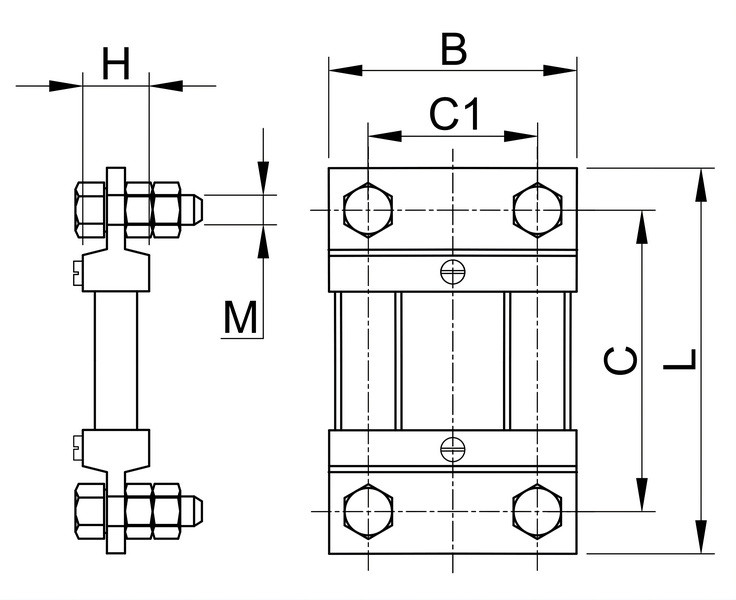

| Koda | Merilni razpon (A/mV) | L (mm) | C (mm) | B (mm) | H (mm) | C1 (mm) | M (mm) |
| TSF-30 | 30A/75mV | 120 | 102 | 25 | 15 | - | - |
| TSF-40 | 40A/75mV | 120 | 102 | 25 | 15 | - | - |
| TSF-50 | 50A/75mV | 120 | 102 | 25 | 15 | - | - |
| TSF-75 | 75A/75mV | 110 | 86 | 23 | 10 | - | M8x35 |
| TSF-100 | 100A/75mV | 106 | 86 | 23 | 10 | - | M8x35 |
| TSF-150 | 150A/75mV | 116 | 86 | 21 | 22 | - | M8x35 |
| TSF-200 | 200A/75mV | 116 | 86 | 21 | 22 | - | M8x35 |
| TSF-300 | 300A/75mV | 127 | 100 | 26 | 22 | - | M10x35 |
| TSF-400 | 400A/75mV | 126 | 100 | 35 | 22 | - | M10x35 |
| TSF-500 | 500A/75mV | 126 | 100 | 43 | 22 | - | M10x35 |
| TSF-600 | 600A/75mV | 126 | 100 | 50 | 22 | - | M10x35 |
| TSF-750 | 750A/75mV | 126 | 102 | 74 | 22 | 50 | M10x35 |
| TSF-1000 | 1000A/75mV | 126 | 102 | 94 | 22 | 50 | M12x60 |
| TSF-1500 | 1500A/75mV | 200 | 164 | 90 | 96 | 50 | M12x60 |
| TSF-2000 | 2000A/75mV | 194 | 160 | 90 | 96 | 53 | M12x60 |
| TSF-3000 | 3000A/75mV | 198 | 160 | 142 | 96 | 50 | M12x60 |
TFS-30...TSF-50  |  |
TSF-75...TSF-100  |  |
TSF-150...TSF-600  |  |
TSF-750...TSF-2000  |  |
TSF-3000  |  |
Sestava merjenja  | |
Podatke o osnovnih instrumentih ter o ploščah s skalo SKALA-DC, ki so primerne za formalno napetost shontov, in za uporabo pri osnovnih instrumentih.
Čas priprave plošč s skalo so praviloma trije delovni dnevi.
| Koda | TSF-3000 |
|---|---|
| Proizvajalec | Tracon |
| Tehnični podatki | 3000A, 75mV |
| Certifikati | Certifikat ustreznosti |
| Naziv (ANG) | Shunt 3000A, 75mV |
| Ean | 5997374168229 |
| Garancija | 3 leta |
