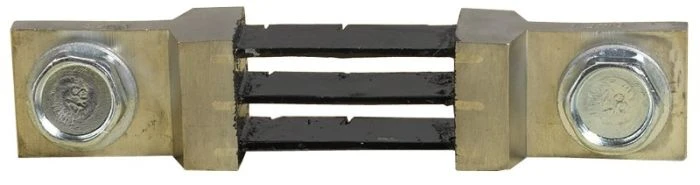

main product photo

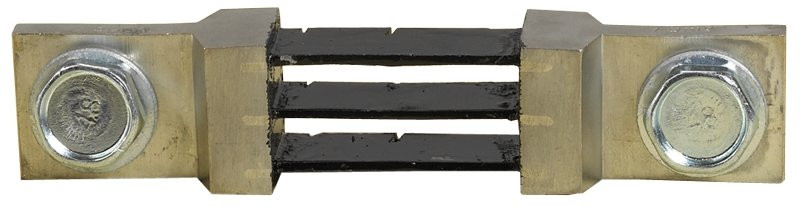

Shont - predupor 500 A/75 mV

Bodite prvi in napišite mnenje o tem izdelku
Akcijska cena 27,44 € Redna cena 30,49 €
Na zalogi
Koda
TSF-500


Dodaj na seznam želja Dodaj v primerjavo
Kratek opis
Shont - predupor 500 A/75 mV (TSF-500) – Tracon. Zanesljiv enosmerni merilni shunt za tok do 500 A z izhodno napetostjo 75 mV, primeren za merilnike z merilnim področjem 75 mV. Kompaktne dimenzije (126×100×43×22 mm), pritrdilni navoj M10×35, s certifikatom ustreznosti in 2 leti garancije (EAN 5997374118514) — natančno merjenje toka, idealno za industrijsko uporabo; na voljo po ugodni ceni z hitro dostavo.
1
Brezplačna dostava
Brezplačna dostava za naročila nad 130 €
2
Hitra dostava
Večino naročenih izdelkov dostavimo naslednji delovni dan, če je naročilo oddano do 14.00 ure.
3
Pomoč in svetovanje
Preko emaila info@dobraizbira.com in telefona 041 602 992 (8:00 - 16.00)
4
Velika izbira izdelkov
V naši trgovini lahko izbirate med več kot 10.000 izdelki.

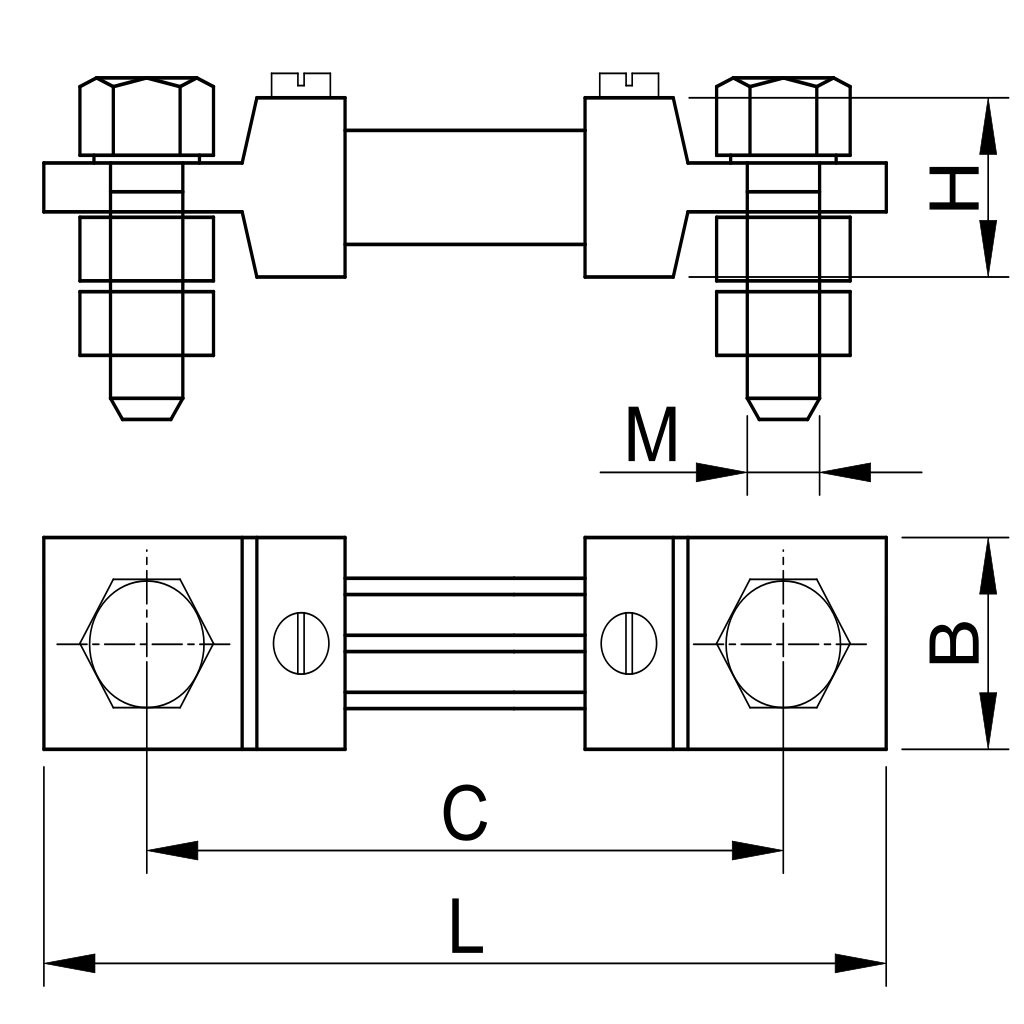

KodaObmočje merenjaL
(mm)		C
(mm)		B
(mm)		H
(mm)		M
(mm)		Razred natančnosti
TSF-500500A/75mV1261004322M10×35


TSF shonti



Pod vplivom elektrike, ki se pretaka skozi shont, med njegovima dvema sponkama napetost upada, ta pa je v sorazmerju z odpornostjo shonta. Ob upoštevanju tega dejstva, lahko s pomočjo izmerjene napetosti na obeh končnih točkah znane odpornosti, skozi katere se pretaka elektrika, določimo velikost elektrike v električnem krogu.

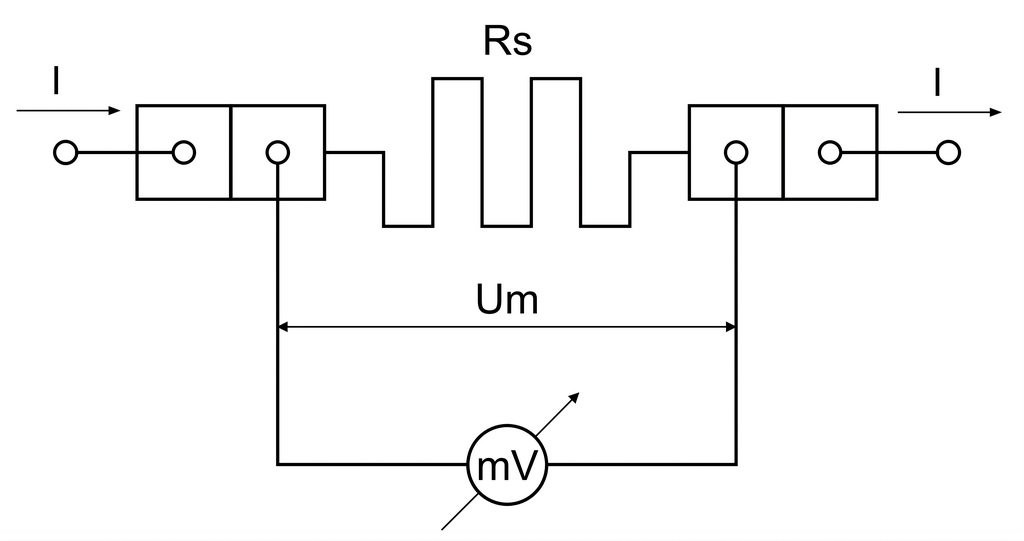

Na sliki instrument Mv meri upad napetosti Um na shontu Rs, pri čemer se na skali moč elektrike I prikazuje v vrednosti ampera.

Maks. 75 mV napetosti se pojavlja na merilnih točkah enosmernega shonta, tipa TSF, zato je merilno področje tudi pri osnovnih instrumentih, potrebnih za te shonte, 75mV.


Koda
Merilni razpon  (A/mV)
L (mm)
C (mm)
B (mm)
H (mm)
C1 (mm)
M (mm)
TSF-30
30A/75mV
120
102
25
15
-
-
TSF-40
40A/75mV
120
102
25
15
-
-
TSF-50
50A/75mV
120
102
25
15
-
-
TSF-75
75A/75mV
110
86
23
10
-
M8x35
TSF-100
100A/75mV
106
86
23
10
-
M8x35
TSF-150
150A/75mV
116
86
21
22
-
M8x35
TSF-200
200A/75mV
116
86
21
22
-
M8x35
TSF-300
300A/75mV
127
100
26
22
-
M10x35
TSF-400
400A/75mV
126
100
35
22
-
M10x35
TSF-500
500A/75mV
126
100
43
22
-
M10x35
TSF-600
600A/75mV
126
100
50
22
-
M10x35
TSF-750
750A/75mV
126
102
74
22
50
M10x35
TSF-1000
1000A/75mV
126
102
94
22
50
M12x60
TSF-1500
1500A/75mV
200
164
90
96
50
M12x60
TSF-2000
2000A/75mV
194
160
90
96
53
M12x60
TSF-3000
3000A/75mV
198
160
142
96
50
M12x60


TFS-30...TSF-50


TSF-75...TSF-100


TSF-150...TSF-600



TSF-750...TSF-2000


TSF-3000


Sestava merjenja




Podatke o osnovnih instrumentih ter o ploščah s skalo SKALA-DC, ki so primerne za formalno napetost shontov, in za uporabo pri osnovnih instrumentih.
Čas priprave plošč s skalo so praviloma trije delovni dnevi.
Več informacij
KodaTSF-500
ProizvajalecTracon
Tehnični podatki500A, 75mV
CertifikatiCertifikat ustreznosti
Naziv (ANG)Shunt 500A, 75mV
Ean5997374118514
Garancija2 leti
