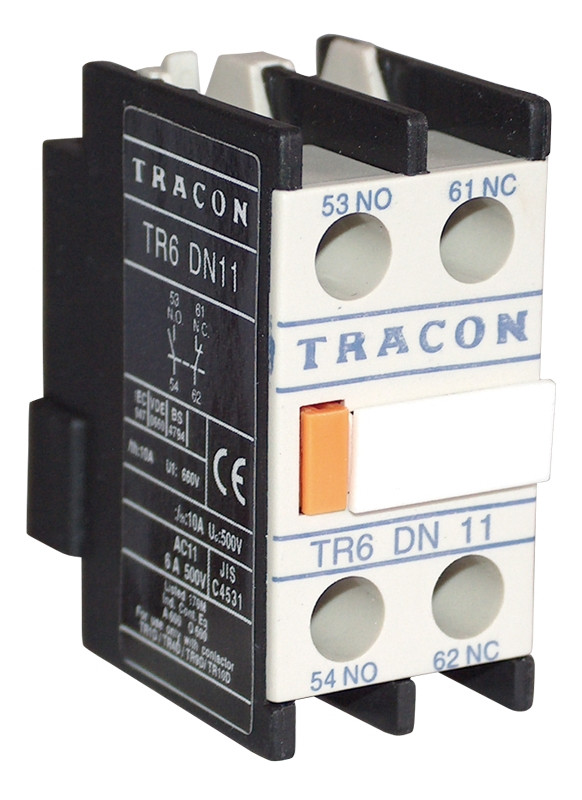

Sprednja pomožna kontaktna enota za kontaktor TR1D/F, TR1E, 2A, 1×NC+1×NO
Akcijska cena 2,48 € Redna cena 2,76 €
Na zalogi
Koda
TR6DN11
Kratek opis
Sprednja pomožna kontaktna enota Tracon TR6DN11 (1×NO + 1×NC) za kontaktorje TR1D/F in TR1E — zanesljiva dopolnilna mehanska stikala za signalizacijo stanja kontaktorja. Deluje pri 230 V, 50 Hz, 2 A (AC15), z nazivno izolacijsko napetostjo 690 V in nazivnim termičnim tokom 10 A; ima certifikat ustreznosti in 2 leti garancije. Idealna kot rezervni del ali za nadgradnjo upravljalnih vezij — na voljo v Elektrotrgovini, hitra dostava.
| Koda |  |  |  |
| TR6DN11 | 1 × NO + 1 × NC |  |
Pomožna kontaktna enota
Pomožna kontaktna enota je dopolnilna mehanska stikalna naprava, ki je primerna za upravljanje delovanja drugih priključnih ali upravljalnih naprav z oznanjanjem stanja kontaktorja in njegovih električnih zapahov.
 | Tehnični podatki
Legenda:
|
Električna življenjska doba v funkciji priključne storilnosti (AC15)
Priključni cikel | Nazivna pogonska napetost | ||||||
24 V | 48 V | 110/127 V | 220/230 V | 380/400 V | 440 V | 600 V | |
106 | 150 VA | 300 VA | 400 VA | 480 VA | 500 VA | 500 VA | 500 VA |
3×106 | 80 VA | 170 VA | 250 VA | 290 VA | 320 VA | 320 VA | 320 VA |
107 | 30 VA | 65 VA | 90 VA | 120 VA | 130 VA | 130 VA | 130 VA |
Sprednji pomožni kontakti
Te priključne naprave so primerne za upravljanje delovanja drugih priključnih ali upravljalnih naprav z oznanjanjem stanja kontaktorja in njegovega električnega zapaha. Lahko se pritrdijo na čelno stran s pomočjo dveh ali štirih spojnih enot.
TR1K k pomožnim kontaktorjem   |
| ||||||||||||||||||
H kontaktorjem TR1D/F in TR1E  |
|
Stranska pomožna kontaktna enota h kontaktorjem TR1D/F09 ... TR1D/F65
V kolikor zaradi razpoložljivega mesta ali iz drugih razlogov, sprednjih pomožnih kontaktov ne moremo uporabiti, lahko na obeh straneh kontaktorja namestimo stranski pomožni kontakt.
   |
Tempirna enota h kontaktorjem TR1D/F
Tempirno enoto se lahko pritrdi na čelno stran, njeni kontakti pa pričnejo delovati v skladu zaželenim časovnim zamikom po potegu ali spustitvi kontaktorja in spreminjajo ON ali OF stanje njihovih kontaktov. Zaželeni časovni zamik nastavimo s pomočjo intervala, nastavljivega z vrtljivim tasterjem.
Koda | Kontakti | Tempiranje priključitve |
TR7DT2 | 1 NY + 1 Z | Po potegu kontaktorja 0.1-30 s |
TR7DR2 | 1 NY + 1 Z | Po spustitvi kontaktorja 0.1-30 s |
TR7DR2 TR7DT2
Mehanski distančniki
Vgrajen med dvema magnetnima stikaloma, prepreči njun istočasen poteg. Za uporabo je primeren v smernih preklopnikih brez električnega zapaha, v varni priključitvi, opremljeni s pomožnim stikalom ter v zvezda-trikotnik sestavi.
|  |
  | Stabilno vez od 9 do 32 A med dvema spojnima magnetnima stikaloma lahko dosežemo z distančniki, ki jih lahko položimo v stranski predal kontaktorja. |
  | Stabilno vez od 40 do 95A zagotavlja pomožna tirnica, ki jo je mogoče z vijaki pritrditi na montažno panelko magnetnega stikala ter distančnik, ki pa je pritrjen na pomožno tirnico. |
| Koda | TR6DN11 |
|---|---|
| Proizvajalec | Tracon |
| Tehnični podatki | 230V, 50Hz, 2A, 1×NC+1×NO |
| Certifikati | Certifikat ustreznosti |
| Naziv (ANG) | Front auxiliary contact for TR1D/F and TR1E contactors 230V, 50Hz, 2A, 1×NC+1×NO |
| Ean | 5997374110983 |
| Garancija | 2 leti |
