Naprave tipa SSTM so primerne za varno priključitev različnih strojnih orodij in električnih aparatov. Naprave razpolagajo s samodejno zaščito pred vklopom ob vrnitvi napetosti po izpadu električnega omrežja. Namenjene so vgradnji, po namestitvi je njihova stopnja zaščite IP 55, gledano s strani napajalnih baterij, zato se lahko uporabljajo tako v vlažnih kot tudi v prašnih prostorih.
Vezava priključnih vodnikov se opravi s pomočjo potisnih priključkov 6,3x0,8 mm.

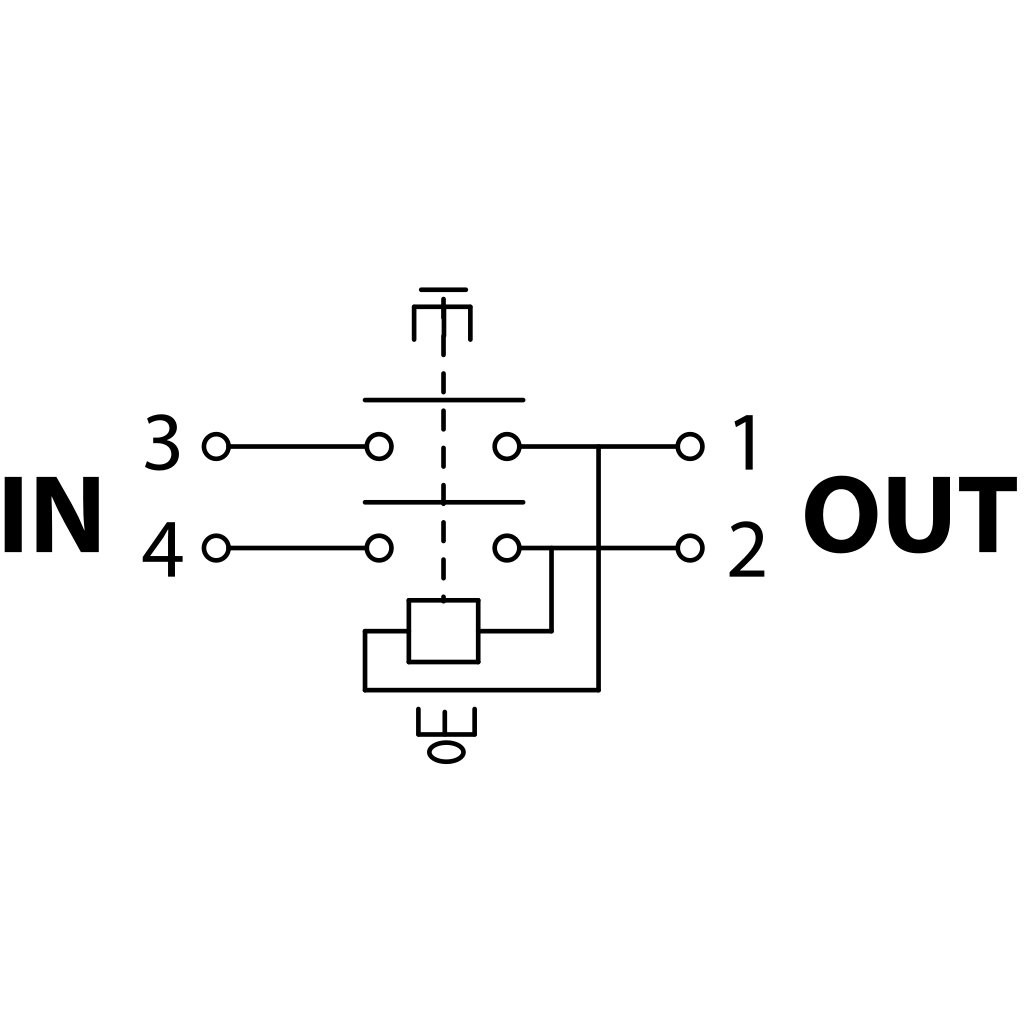

Stikala so dvopolne izvedbe, vsa imajo dva zapiralna kontakta. Vzmetni tipki imata vgrajen ločen mehanizem, njuno delovanje je neodvisno.
Breznapetosni rele nima zunanjega izhoda; predstavlja enoto, ki je industrijsko že vgrajena v stikala, napajalno napetost omogoča preobremenjena stran kontaktov stikala. V primeru kratkega stika izklopi priključeno napravo z omrežja, ponovni vklop je možen le z večkratnim pritiskom na zeleno "I" tipko porabnika.

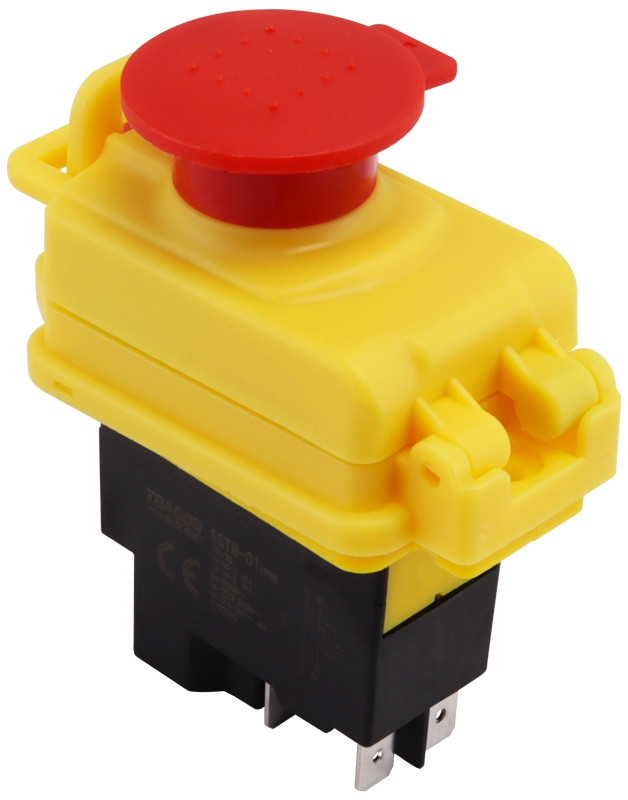

Pri izvedbi tipa SSTM-01 je pokrov specialno oblikovan, saj ima vlogo zasilne tipke. Ker je omogočen zatični izklop, se v primeru okvar, nesreč nemudoma lahko ustavi, ponovno se lahko vklopi šele po odpravi napake s sprostitvijo pokrova.
Tehnični podatki
Nazivna napetost:
|
250 V AC
|
Nazivna frekvenca:
|
50 Hz
|
Nazivna moč toka:
|
12 A (AC-3)
|
Način priključitve:
|
s 6,3x0,8 mm z objemkami
|
Temperatura okolja:
|
-25 °C … +80 °C
|
Maks. vlažnost:
|
95 % pri temperaturi 40°C
|
Zaščita:
|
IP 55
|

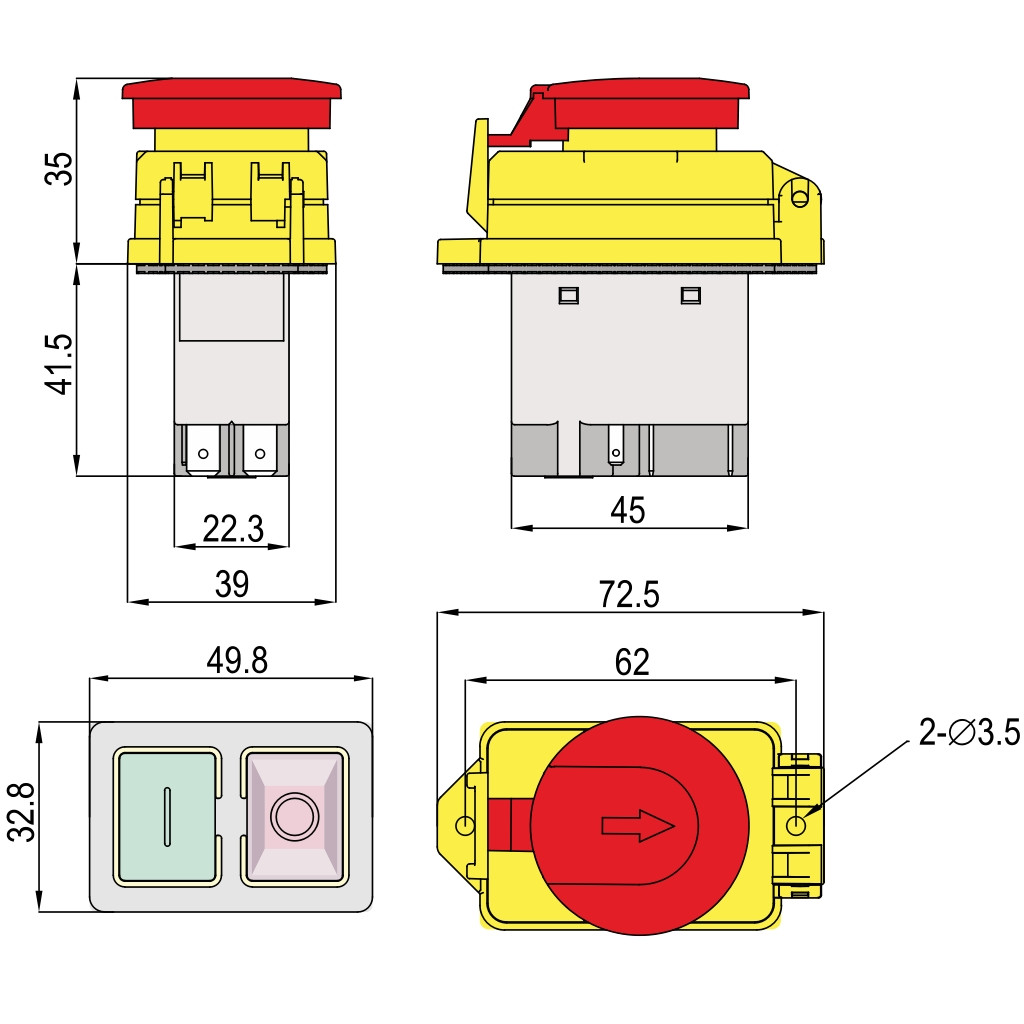

Montaža:
SSTM-01 |
z 2 vijakoma ∅5 mm v izvrtino montažne plošče |
SSTM-02 |
s 3 vijaki ∅5 mm v izvrtino montažne |
SSTM-03 |
s klikom v izvrtino montažne plošče |
SSTM-04 |
z 2 vijakoma ∅5 mm v izvrtino montažne plošče |
