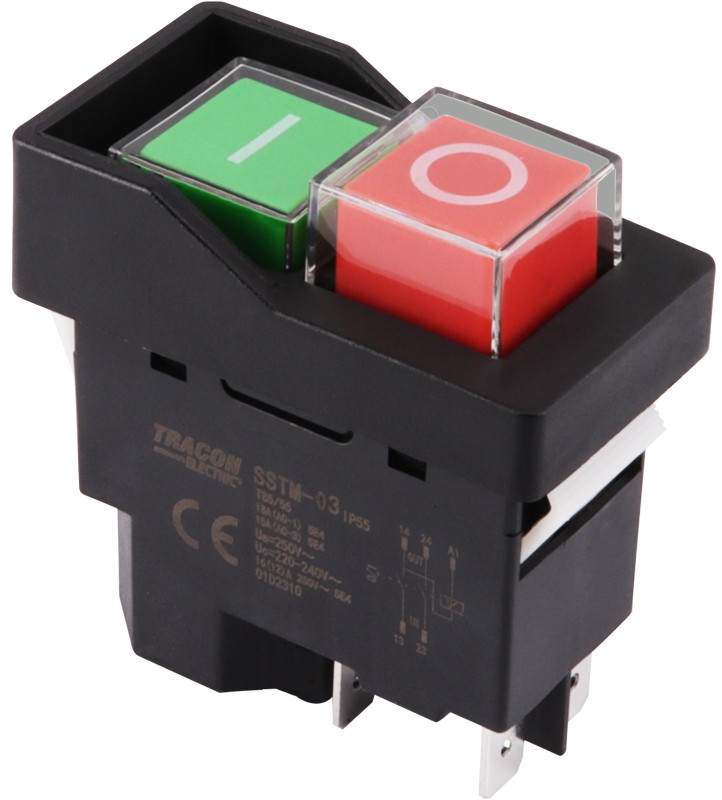

Varnostno vgradno stikalo, podnapetostno, 2 polno, črni okvir, 15A/250V AC, IP55

Varnostna stikala z releji

Naprave tipa SSTM so primerne za varno priključitev različnih strojnih orodij in električnih aparatov. Naprave razpolagajo s samodejno zaščito pred vklopom ob vrnitvi napetosti po izpadu električnega omrežja. Namenjene so vgradnji, po namestitvi je njihova stopnja zaščite IP 55, gledano s strani napajalnih baterij, zato se lahko uporabljajo tako v vlažnih kot tudi v prašnih prostorih.
Vezava priključnih vodnikov se opravi s pomočjo potisnih priključkov 6,3x0,8 mm.

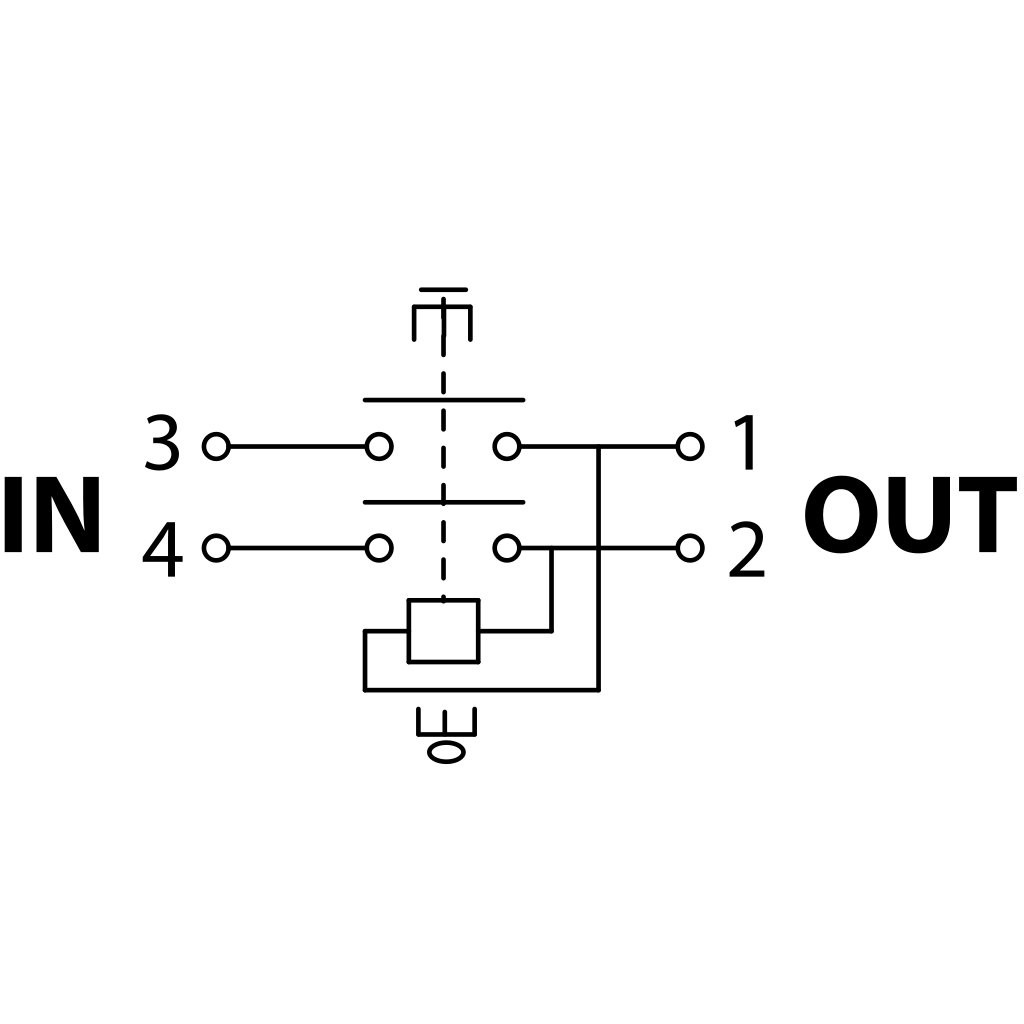

Stikala so dvopolne izvedbe, vsa imajo dva zapiralna kontakta. Vzmetni tipki imata vgrajen ločen mehanizem, njuno delovanje je neodvisno.
Breznapetosni rele nima zunanjega izhoda; predstavlja enoto, ki je industrijsko že vgrajena v stikala, napajalno napetost omogoča preobremenjena stran kontaktov stikala. V primeru kratkega stika izklopi priključeno napravo z omrežja, ponovni vklop je možen le z večkratnim pritiskom na zeleno "I" tipko porabnika.
Pri izvedbi tipa SSTM-01 je pokrov specialno oblikovan, saj ima vlogo zasilne tipke. Ker je omogočen zatični izklop, se v primeru okvar, nesreč nemudoma lahko ustavi, ponovno se lahko vklopi šele po odpravi napake s sprostitvijo pokrova.


Tehnični podatki

Nazivna napetost:	250 V AC
Nazivna frekvenca:	50 Hz
Nazivna moč toka:	15 A (AC-3)
Način priključitve:	s 6,3x0,8 mm z objemkami
Temperatura okolja:	-25 °C … +80 °C
Maks. vlažnost:	95 % pri temperaturi 40°C
Zaščita:	IP 55

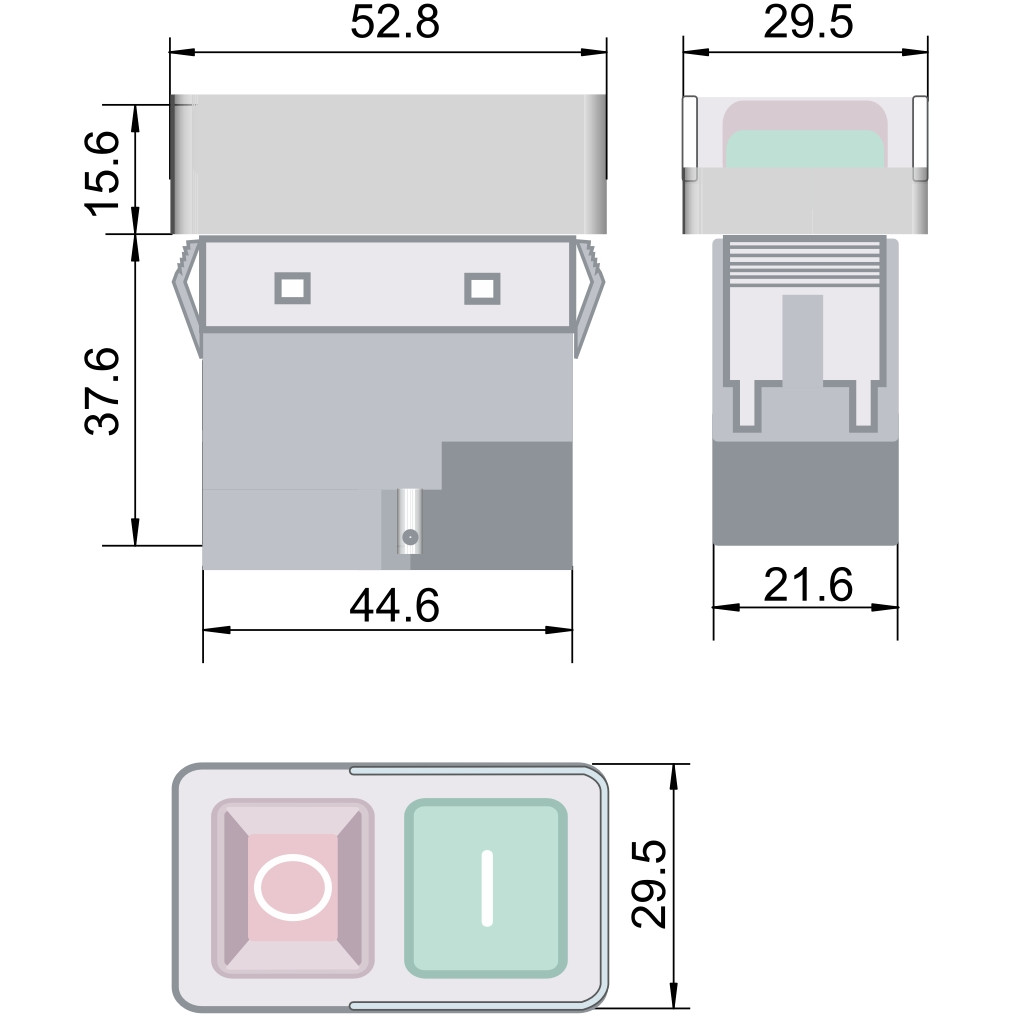

Montaža:

SSTM-01	z 2 vijakoma ∅5 mm v izvrtino montažne plošče
SSTM-02	s 3 vijaki ∅5 mm v izvrtino montažne
SSTM-03	s klikom v izvrtino montažne plošče
SSTM-04	z 2 vijakoma ∅5 mm v izvrtino montažne plošče
