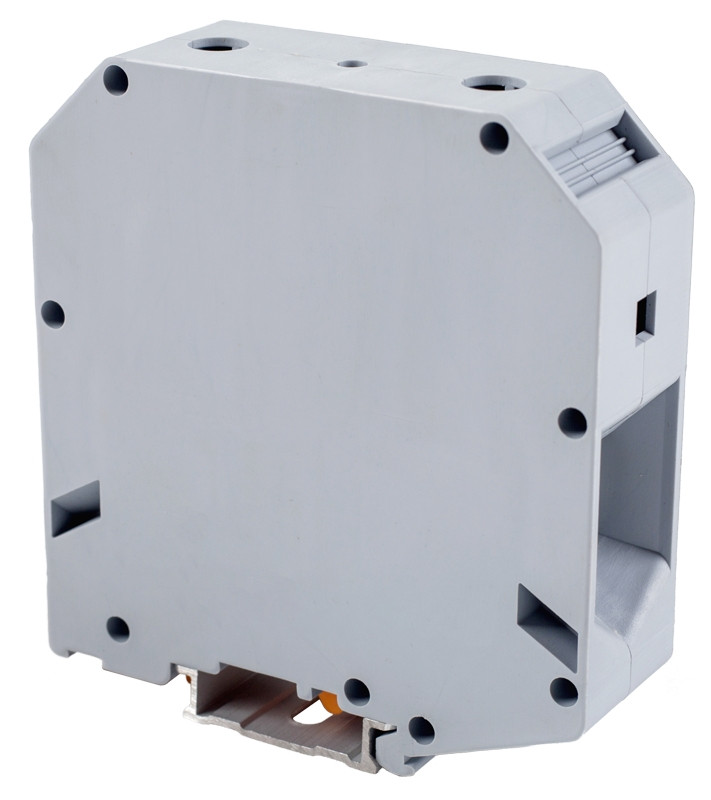

Vrstna sponka VS, 25-95 mm2, 232 A

Industrijske vrstne sponke z vijačnimi sponkami TSKA

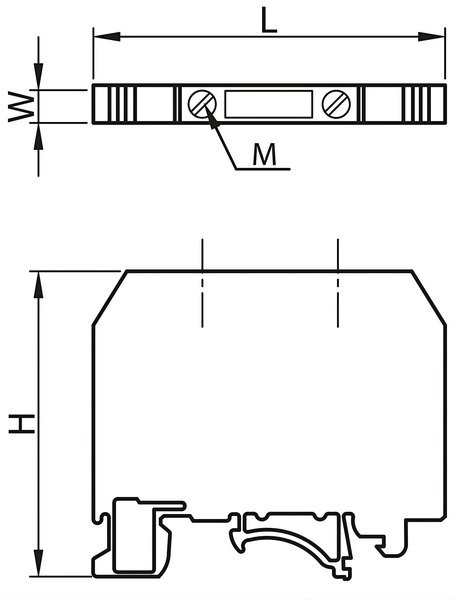

Koda	Tip vrstnih sponk	Un (V)	In (A)			Dimenzije (mm)				Dolžina odstranjevanja izolacije (mm)	Maks. moment (Nm)
						W	L	H	M
TSKA95	Osnovni	1000	232	25-95	35-95	25	83	90	M8	33	3,5

Garnitura industrijskih vrstnih sponk tipa TSKA vsebuje več, med seboj izoliranih enot vijačnih veznih sponk. Uporabljajo se predvsem v tokokrogih merilnih, upravljalnih in prenosnih razdelilnih omarah za industrijske in podobne namene. Vrstne sponke se uporabljajo za spajanje bakrenih vodnikov okroglega preseka. Deli električnega vodnika so vstavljeni v plastično ohišje iz poliamida, odpornega na visoke temperature, z veliko mehanično čvrstostjo, dobrimi električnimi parametri in z lastnostjo samougašanja po UL94-V0. Ohišje je oblikovano tako, da lahko sponke pritrdimo na montažne tire po EN 50022.



Vrstne sponke za splošne namene   Uporabljajo se za spajanje faznih vodičev s presekom maks. 25 mm2. Ena stran plastičnega ohišja je odprta. Sponka na koncu niza se lahko zapre z zaključno ploščo oznake VL.	Vrstne sponke za veliki električni tok   Uporabljajo se za spajanje faznih vodičev s presekom 35-185 mm². Končne spojke so narejene iz stisnjenega kovinskega okvirja. Ohišje vrstnih sponk je z obeh strani zaprto.
Vrstne sponke za ničelni vodič   Po zgradbi se ujemajo z vrstnimi sponkami za splošne namene, ker pa je ohišje modre barve,  so pri­mer­ne za spajanje ničelnih vodičev, saj omogočajo vizualno ločevanje med ničelnimi in faznimi vodiči.	Vrstne sponke ničelnega vodiča za visoko tokovno obremenitev   Po zgradbi se ujemajo z vrstnimi sponkami za splošne namene, ker pa je ohišje modre barve,  so primerne za spajanje ničelnih vodičev, saj omogočajo vizualno ločevanje med ničelnimi in faznimi vodiči.
Vrstne sponke za zaščitne vodnike   Uporabljajo se za oblikovanje električnega in mehaničnega spoja med zelenimi/rumenimi vodiči in med ozemljitveno montažno tirnico, na katero so fiksirane vrstne sponke. Uporabljajo se za spajanje vodičev PEN in PE.	Dvojne vrstne sponke   Uporabljajo se za spajanje vodnikov dveh, med seboj neodvisnih električnih krogov. Sponke so nameščene druga na drugo v dveh nivojih. Primerna oblika ohišja zagotavlja enostavno dosegljivost sponk z izvijačem.
Vrstne sponke s tremi sponkami   Uporabljajo se predvsem takrat, ko je potrebno spojiti vodnike enakega električnega tokokroga z različno strukturo, različnih tipov ali z različ­nim presekom.	Vrstne sponke s štirimi sponkami   Uporabljajo se predvsem takrat, ko je potrebno spojiti vodnike enakega električnega tokokroga z različno strukturo, različnih tipov ali z raz­lič­nim presekom.
Merilne vrstne sponke  V električni tokokrog se priključijo zelo enostavno: vrstično ali paralelno. Vgrajeno imajo odpiranje in zapiranje kratkega stika. Pri tipu TSKA 6S ima merilni tulec istočasno dve funkciji: zategnitev vodiča in pritrditev kontrolnega vtikača.	Vrstne sponke za segmentiranje   Uporabljajo se za nazivni tok maks. 16 A. Nož za segmentiranje je primeren za pogonsko segmentiranje ali za kontrolo električnega tokovnega kroga z nazivno napetostjo maks. 500 V.



Koda Tip vrstnih sponk Un (V) In (A) Dimenzije  (mm) Dolžina odstranjevanja izolacije (mm) Maks. moment (Nm) W L H M TSKA2,5 Osnovni 800 32 0,2-4 0,2-2,5 5,5 42 46 M3 8 0,5 TSKA4 Osnovni 800 41 0,2-6 0,2-4 6,5 42 46 M3 8 0,5 TSKA6 Osnovni 800 57 0,2-10 0,2-6 8,5 42,5 46 M4 10 1,2 TSKA10 Osnovni 800 76 0,5-16 0,5-10 10,2 42,5 46 M4 10 1,2 TSKA16 Osnovni 800 101 2,5-25 4-16 12,2 42,5 52,5 M4 11 1,2 TSKA35 Osnovni 1000 150 0,75-50 0,75-35 15,2 50 61 M6 16 2,5 TSKA50 Osnovni 1000 150 16-50 25-50 20,5 71 76 M6 24 2,5 TSKA95 Osnovni 1000 232 25-95 35-95 25 83 90 M8 33 3,5 TSKA150 Osnovni 1000 309 35-150 50-150 31 100 119 M10 40 4,0 TSKA240 Osnovni 1000 415 70-240 70-240 36 100 131,5 M12 40 14 TSKA2,5-K Ničelni vodič 800 32 0,2-4 0,2-2,5 5,5 43 47 M3 8 0,5 TSKA4-K Ničelni vodič 800 41 0,2-6 0,2-4 6,5 43 46 M3 8 0,5 TSKA6-K Ničelni vodič 800 57 0,2-10 0,2-6 8,3 43 46 M4 10 1,2 TSKA10-K Ničelni vodič 800 76 0,5-16 0,5-10 10,5 43 47 M4 10 1,2 TSKA16-K Ničelni vodič 800 101 2,5-25 4-16 12,5 42,5 53 M4 11 1,2 TSKA35-K Ničelni vodič 1000 150 0,75-50 0,75-35 15,7 51 62 M6 16 2,5 TSKA50-K Ničelni vodič 1000 150 16-50 25-50 20,5 71 76 M6 24 2,5 TSKA95-K Ničelni vodič 1000 232 25-95 35-95 25 83 90 M8 33 3,5 TSKA150-K Ničelni vodič 1000 309 35-150 50-150 31,5 101 112 M10 40 4,0 TSKA240-K Ničelni vodič 1000 415 70-240 70-240 36 100 131,5 M12 40 14 TSKA2.5JD Zaščitni vodič - 32 0,2-4 0,2-2,5 5,5 42,5 45,5 M3 8 0,5 TSKA4JD Zaščitni vodič - 41 0,2-6 0,2-4 6,5 43 46 M3 8 0,5 TSKA6JD Zaščitni vodič - 57 0,2-10 0,2-6 8,5 43 46 M4 10 1,2 TSKA10JD Zaščitni vodič - 76 0,5-16 0,5-10 10,5 43 45,5 M4 10 1,2 TSKA16JD Zaščitni vodič - 101 2,5-25 4-16 12,5 43 52,5 M4 11 1,2 TSKA35JD Zaščitni vodič - 150 0,75-50 0,75-35 16 55 51 M6 16 2,5 TSKA50JD Zaščitni vodič - 150 16-50 25-50 20,5 71 77 M6 24 2,5 TSKA2,5/2 Dvojni 500 32 0,2-4 0,2-2,5 5,5 56,5 62 M3 8 0,5 TSKA4/2 Dvojni 500 32 0,2-4 0,2-4 6,5 56,5 61 M3 8 0,5 TSKA4/3 S tremi sponkami 500 32 0,2-4 0,2-4 6,5 50 46 M3 8 0,5 TSKA4/4 S štirimi sponkami 690 32 0,2-6 0,2-4 6,5 63,5 46 M3 8 0,5 TSKA4LEV Ciklični 500 16 0,2-4 0,2-4 6,5 51,5 47 M3 8 0,5 TSKA6S Merilni 400 57 0,5-10 0,5-6 8,5 72,5 51 M4 13 1,2 TSKA6S/2 Merilni 500 57 0,5-10 0,5-6 8,5 61,5 58 M3 8 0,5
