main product photo

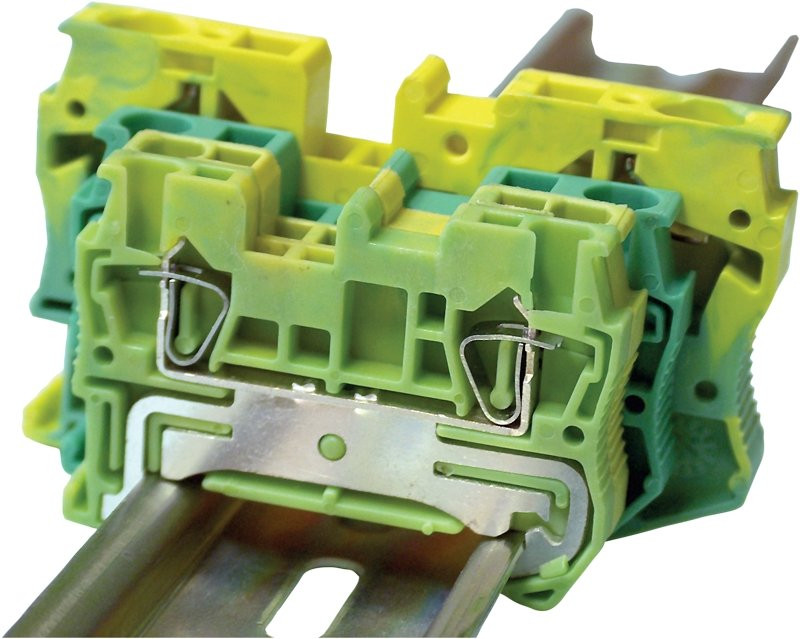

Vrstna sponka VS, ozemljitvena s štirimi sponkami, 0,2-2,5 mm2

Bodite prvi in napišite mnenje o tem izdelku
Akcijska cena 6,50 € Redna cena 7,22 €
Na zalogi
Koda
TSKB2JD/4


Dodaj na seznam želja Dodaj v primerjavo
Kratek opis
Vzmetna industrijska vrstna sponka VS (TSKB2JD/4) — ozemljitvena sponka s 4 priključki, rumeno‑zeleno ohišje, za vodnike 0,2–2,5 mm², do 30 A. Brezvijačna izvedba za hitro in zanesljivo spajanje trdih in upogljivih vodnikov (tudi z zaključnimi tulci ali igličastimi čevlji), enostavna montaža na DIN letev EN 50022. Poliamidno ohišje z UL94‑V0, certifikat ustreznosti in 2 leti garancije — kakovost Tracon.
1
Brezplačna dostava
Brezplačna dostava za naročila nad 130 €
2
Hitra dostava
Večino naročenih izdelkov dostavimo naslednji delovni dan, če je naročilo oddano do 14.00 ure.
3
Pomoč in svetovanje
Preko emaila info@dobraizbira.com in telefona 041 602 992 (8:00 - 16.00)
4
Velika izbira izdelkov
V naši trgovini lahko izbirate med več kot 10.000 izdelki.

TSKB vzmetne industrijske vrstne sponke brez vijačnih sponk (Izbor tipa)



Vrstne sponke brez vijakov so namenjene predvsem za vodilne in regulacijske tokovne kroge, in sicer za hitro, kvalitetno in zanesljivo spajanje vodnikov od 0,2 – 6,0 mm2. V sponke so lahko priključeni trdi, nepripravljeni vodniki, upogljivi ter izjemno upogljivi vodniki, opremljeni z zaključnim tulcem ali z igličastim čevljem. Elementi za tokovni prevod so umeščeni v plastično ohišje iz poliamida, odporno na visoke temperature, z močno mehanično čvrstostjo, dobrimi električnimi parametri in z lastnostjo samougaševanja po UL94-V0. Ohišje je oblikovano tako, da lahko sponke pritrdimo na montažne tire po standardu EN 50022.


Vrstne sponke za splošne namene

Omogočajo spajanje vodnikov s presekom 1,5 mm2 - 6 mm2 od zgoraj tako, da prihranimo na prostoru.  Kontakt zagotavlja vzmet v vrstni sponki. Spoj lahko razstavimo z izvijačem in s pritiskom na vzmet.

Vrstne sponke za ničelni vodič

Po zgradbi se sicer ujemajo z vrstnimi sponkami za splošne namene, ker pa je ohišje modre barve, so primerne za spajanje ničelnih vodičev, saj omogočajo vizualno ločevanje ničelnih in faznih vodičev.
Vrstne sponke za zaščitne vodiče

Uporabljajo se za oblikovanje električnega in mehaničnega spoja med zelenimi/rumenimi vodiči ter med ozemljitvenim montažnim tirom, na katerega so fiksirane vrstne sponke. Uporabljajo se za spajanje vodičev PEN in PE. Po konstrukciji so lahko splošne, s tremi ali štirimi sponkami.

Dvojne vrstne sponke

Uporabljajo se za spajanje vodnikov dveh, med seboj neodvisnih električnih krogov. Sponke so nameščene druga na drugo na dveh nivojih. Zaradi primerne oblike ohišja so z izvijačem zelo enostavno dosegljive.
Ničelni vodič je dobavljiv tudi v
modri barvi.

Vrstne sponke s tremi sponkami

Uporabljajo se predvsem takrat, ko je potrebno spojiti vodnike enakega električnega kroga z različno strukturo, različnih tipov ali z različnim presekom. Konstrukcijsko je omogočeno spajanje treh vodičev na isti napetostni nivo. Ničelni vodič je dobavljiv tudi v modri barvi.


Vrstne sponke s štirimi sponkami

Uporabljajo se predvsem takrat, ko je potrebno spojiti vodnike enakega električnega kroga z različno strukturo, različnih tipov ali z različnim presekom. Konstrukcijsko je omogočeno spajanje štirih vodičev na isti napetostni nivo. Ničelni vodič je dobavljiv tudi v modri barvi.

Vrstne sponke za razdelitev potencialov

Je dvojna vrstna sponka, pri kateri so tiri za tokovni prevod spojeni z enim notranjim vodičem. Podobno kot vrstne sponke s štirimi sponkami, so uporabne za razdelitev po­ten­ciala v še manjšem prostoru.








Koda
Tip vrstnih sponk
Un
(V)
In
(A)
Vodnik  (mm2)

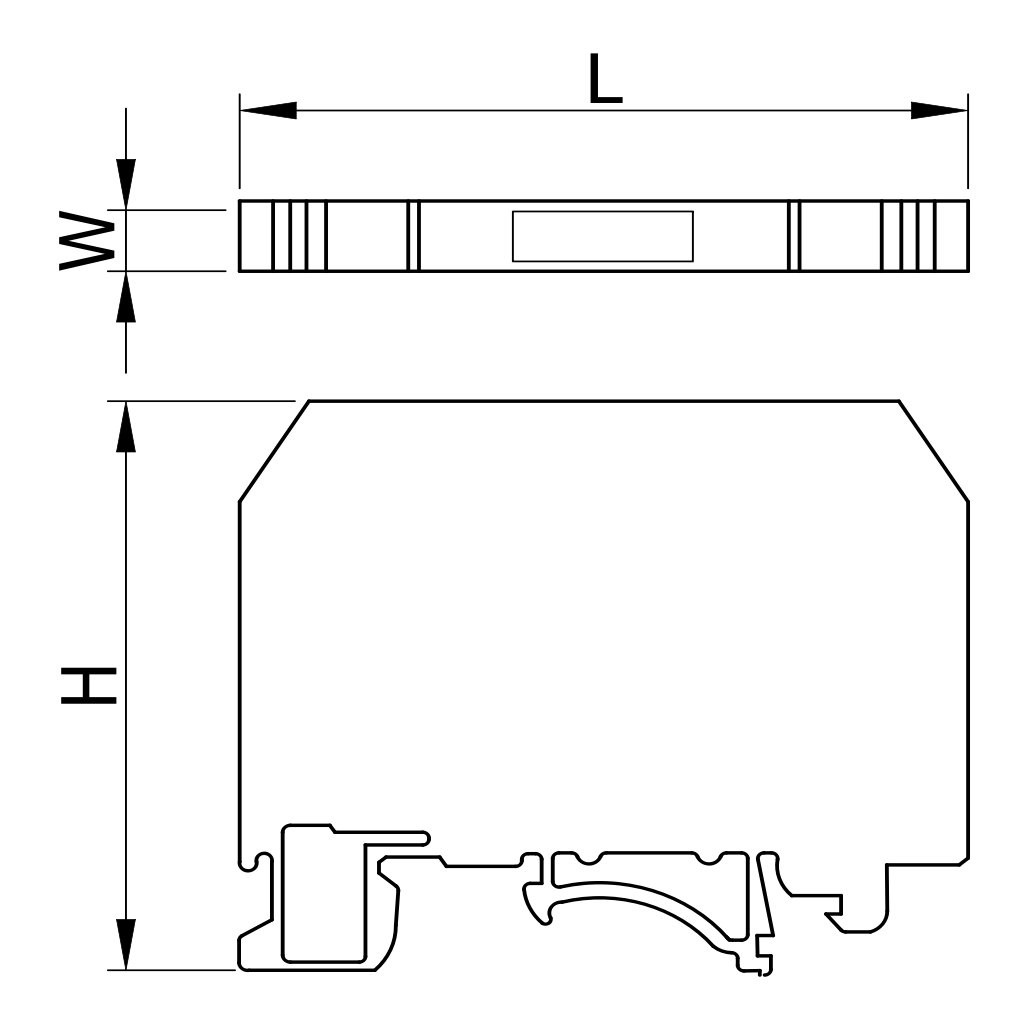

Dimenzije  (mm)
Dolžina odstranjevanja izolacije
 (mm)
Čvrst
Svaljkan
W
L
H
TSKB1,5
Osnovni
500
17.5
0.14-1.5
0.14-1.5
4,3
48,8
35,5
10
TSKB2,5
Osnovni
800
31
0.2-4
0.2-2.5
5,3
48,8
35,5
10
TSKB4
Osnovni
800
40
0.5-6
0.5-4
6,3
56
35,5
12
TSKB6
Osnovni
800
52
0.5-10
0.5-6
8,3
69,7
42,5
12
TSKB1,5K
Osnovni
500
17.5
0.14-1.5
0.14-1.5
4,3
48,8
35,5
10
TSKB2,5K
Osnovni
800
31
0.2-4
0.2-2.5
5,3
48,8
35,5
10
TSKB4K
Osnovni
800
40
0.5-6
0.5-4
6,3
56,5
35,5
12
TSKB6K
Osnovni
800
52
0.5-10
0.5-6
8,3
70
43
12
TSKB1/3
S tremi sponkami
500
17.5
0.14-2.5
0.14-1.5
4,3
60,5
35,5
10
TSKB2/3
S tremi sponkami
800
31
0.2-4
0.2-2.5
4,3
60,5
35,5
10
TSKB4/3
S tremi sponkami
800
41
0.5-6
0.5-4
6,3
71,5
45,5
12
TSKB1/3K
Ničelni vodič s tremi sponkami
500
17.5
0.14-2.5
0.14-1.5
4,3
60,5
36,5
10
TSKB2/3K
Ničelni vodič s tremi sponkami
800
31
0.2-4
0.2-2.5
4,3
60,5
35,5
10
TSKB4/3K
Ničelni vodič s tremi sponkami
800
41
0.5-6
0.5-4
6,3
71,5
36,5
12
TSKB1/4
S štirimi sponkami
500
17.5
0.14-2.5
0.14-1.5
4,3
72
36,5
10
TSKB2/4
S štirimi sponkami
800
28
0.2-4
0.2-2.5
5,3
72
36,5
10
TSKB4/4
S štirimi sponkami
800
40
0.2-6
0.2-4
6,3
87
36,5
12
TSKB1/4K
Ničelni vodič s tremi sponkam
500
17.5
0.14-2.5
0.14-1.5
4,3
72
36,5
10
TSKB2/4K
Ničelni vodič s tremi sponkam
800
28
0.2-4
0.2-2.5
5,3
72
36,5
10
TSKB4/4K
Ničelni vodič s tremi sponkam
800
40
0.2-6
0.2-4
6,3
87
36,5
12
TSKB1/E
Dvojni
500
17.5
0.14-1.5
0.14-1.5
4,3
67,5
47,5
10
TSKB2/E
Dvojni
500
26
0.2-4
0.2-2.5
5,3
67,5
47,5
10
TSKB4/E
Dvojni
500
32
0.2-6
0.2-4
6,3
83,5
47,5
12
TSKB1/EK
Dvojni ničelni vodič
500
17.5
0.14-1.5
0.14-1.5
4,3
67,5
47,5
10
TSKB2/EK
Dvojni ničelni vodič
500
26
0.2-4
0.2-2.5
5,3
67,5
47,5
10
TSKB4/EK
Dvojni ničelni vodič
500
32
0.2-6
0.2-4
6,3
83,5
47,5
12
TSKB1P
Potencialni razdelilec
500
17.5
0.14-1.5
0.14-1.5
4,3
67,5
47,5
10
TSKB2P
Potencialni razdelilec
500
26
0.2-4
0.2-2.5
5,3
67,5
47,5
10
TSKB4P
Potencialni razdelilec
500
32
0.2-6
0.2-4
6,3
83,5
47,5
12
TSKB1,5JD
Zaščitni vodič
-
17.5
0.14-1.5
0.14-1.5
4,3
48,8
36,5
10
TSKB2,5JD
Zaščitni vodič
-
31
0.2-4
0.2-2.5
5,3
48,8
35,5
10
TSKB4JD
Zaščitni vodič
-
41
0.5-6
0.5-6
6,3
55,9
35,5
12
TSKB6JD
Zaščitni vodič
-
57
0.5-10
0.5-6
8,4
69,5
42,5
12
TSKB1JD/3
Zaščitni vodič s tremi sponkami
-
17.5
0.14-1.5
0.14-1.5
4,3
60,5
36,5
10
TSKB2JD/3
Zaščitni vodič s tremi sponkami
-
31
0.2-4
0.2-2.5
5,3
60,5
36,5
10
TSKB4JD/3
Zaščitni vodič s tremi sponkami
-
41
0.2-6
0.2-4
6,3
71,5
36,5
12
TSKB1JD/4
Zaščitni vodič s tremi sponkami
-
17.5
0.14-1.5
0.14-1.5
4,3
72
36,5
10
TSKB2JD/4
Zaščitni vodič s tremi sponkami
-
30
0.2-4
0.2-2.5
5,3
72
36,5
10
TSKB4JD/4
Zaščitni vodič s tremi sponkami
-
40
0.2-6
0.2-4
6,3
87
36,5
12

OPOMBA: Slika je lahko simbolična, za barvo in tip izdelka, prosimo preverite kodo v opisu!

Več informacij
KodaTSKB2JD/4
ProizvajalecTracon
Tehnični podatki0,2-2,5mm2, 30A
CertifikatiCertifikat ustreznosti
Naziv (ANG)Four poles industrial spring terminal, rail m.,green/yellow 0,2-2,5mm2, 30A
Ean5997374144247
Garancija2 leti
