| Koda |
1~ |
3~ |
 |
|
 |
 |
 |
|
|
TFKV-10
|
3×1×230 V AC
|
3×230/400 V AC |
max. 20 V |
5 A, 230 V AC
10 A, 24 V AC/DC
|
160 V AC (fix)
|
260 V AC (fix) |
5 sec - 10 sec |
85 g
|

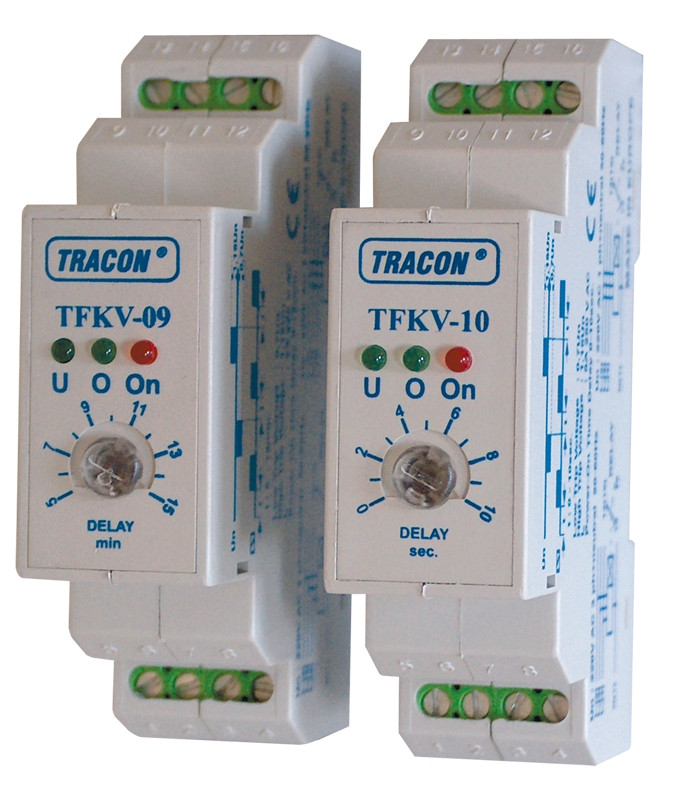

Kompaktni napetostno opazovalni rele z nastavljivim časovnim zavlačevanjem

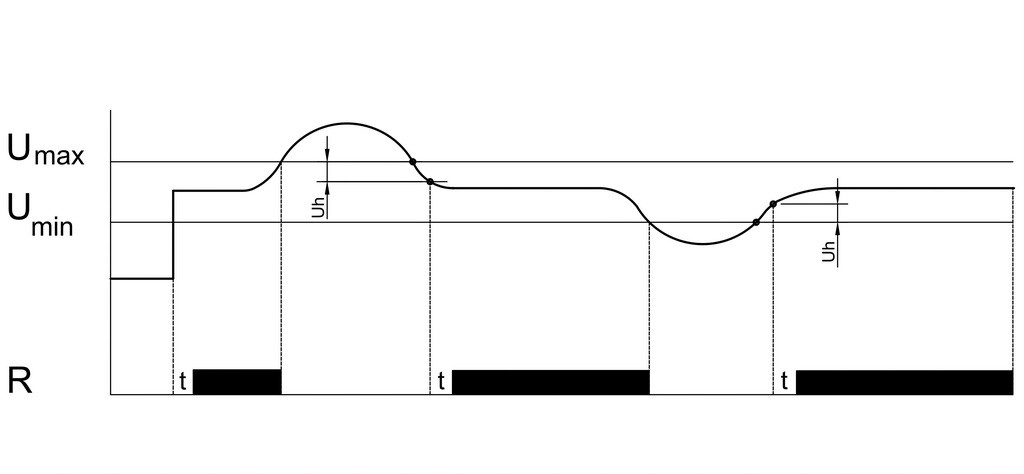

So naprave z mikroprocesorsko osnovo, ki nudijo zaščito pred upadanjem ter pred povečanjem napetosti. Načrtovane so za uporabo v trifaznih sistemih, delujejo pa tudi v enofaznih sistemih. Zaščitni rele v vsaki fazi posebej zaznava napetost in če je potrebno, izklopi rele. Naprava med normalnim delovanjem nenehno kontrolira napetostne nivoje. Če katerakoli fazna napetost v primerjavi z ničnim vodičem, upade pod 160V, naprava v korist zaščite sistema takoj izklopi rele. Če se vsak nivo fazne napetosti dvigne nad 180 V, naprava po 0-15 minutnem časovnem zavlačevanju (ki se da s pomočjo potenciometra na sprednji strani nastaviti) vklopi rele in je motor ponovno pripravljen za pogon. Če se napetostni nivo v katerikoli fazi dvigne nad 260 V, rele sistem ponovno izklopi. Ko so nivoji ponovno ustrezni, naprava sistem po 0-15 minutnem časovnem zavlačevanju, ponovno priključi.
V tem primeru je potrebno fazo priključiti na vsak vstop, da bo sistem kontroliran.
|
|
|
|
|
|
Tehnični podatki
|
Pogonska napetost:
|
(0,8-1,2) × Un, 50-60 Hz
|
|
Moč porabe:
|
maks. 2 VA
|
|
Histerezna napetost:
|
maks. 20 V
|
|
Odhod:
|
250 V AC – 5 A, 24 V AC/DC – 10 A
|
|
Pogoska temperatura:
|
-25 °C … +65 °C
|
|
Teža:
|
85 g
|
|
Zaščita:
|
IP 20
|
|
Presek mx. uporabnega voda:
|
1 – 2,5 mm2
|
|
Značilnost rele odhoda:
|
1 kos preklopnega kontakta
|
|
Način montiranja:
|
Na 35×7,5mm-ske monterske tirnice
|
|
|
Tracon koda
|
Pogonska napetost Un
|
Napetostna meja |
Nastavljiv časovni razpon
|
|
V enofaznem sistemu
|
V trifaznem
sistemu
|
Spodnja
|
Zgornja
|
|
TFKV-09
|
3x1x230 V AC
|
3x230/400 V AC
|
160 V AC (fix)
|
260 V AC (fix)
|
5 min. – 15 min.
|
|
TFKV-10
|
3x1x230 V AC
|
3x230/400 V AC
|
160 V AC (fix)
|
260 V AC (fix)
|
0 s – 10 s
|

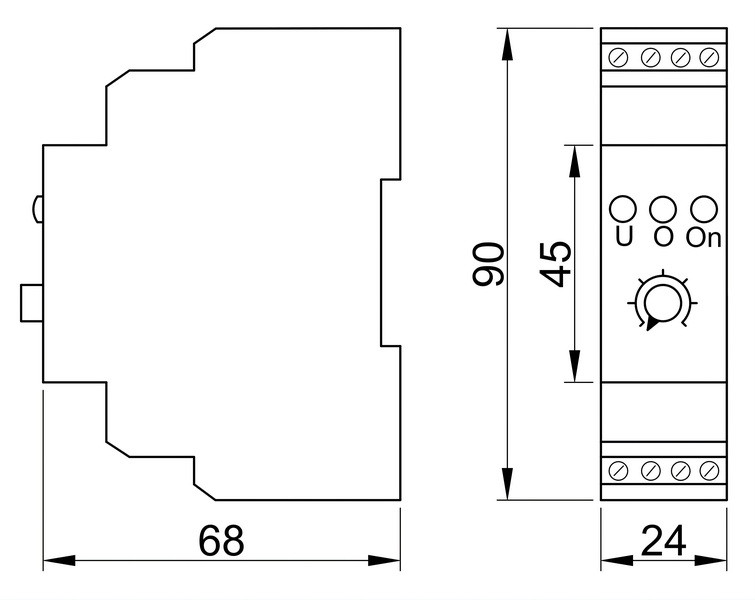

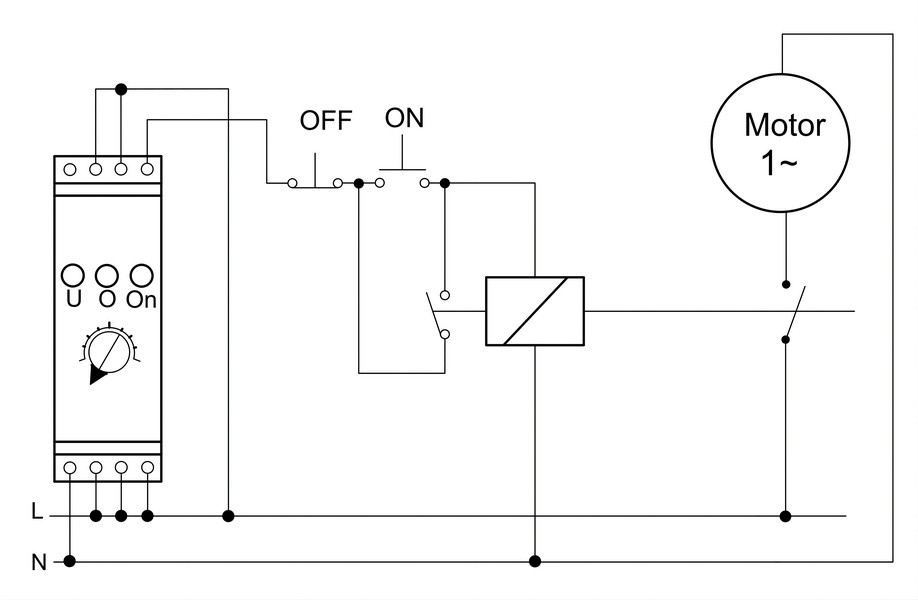

V primeru uporabe v enofaznem sistemu
V primeru uporabe v trifaznem sistemu
