| Koda |
|
 |
|
 |
 |
|
 |
|
TFKV-12
|
3X 230-400 V AC
|
max. 15 V
|
5 A, 230 V AC, 10 A 24 V DC, 10 A 24 V AC
|
270-370 V (adjustable) |
490 V (fix) |
0.2 - 15 s (adjustable)
|
280 g
|

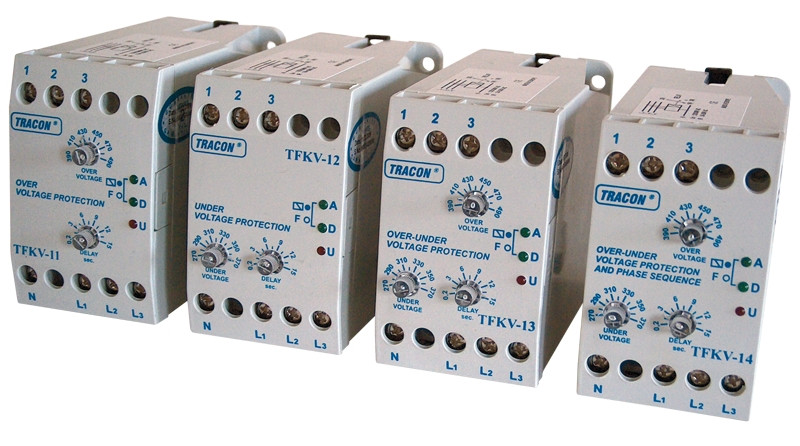

Trifazni Releji za opazovanje upadanja in povečanja napetosti

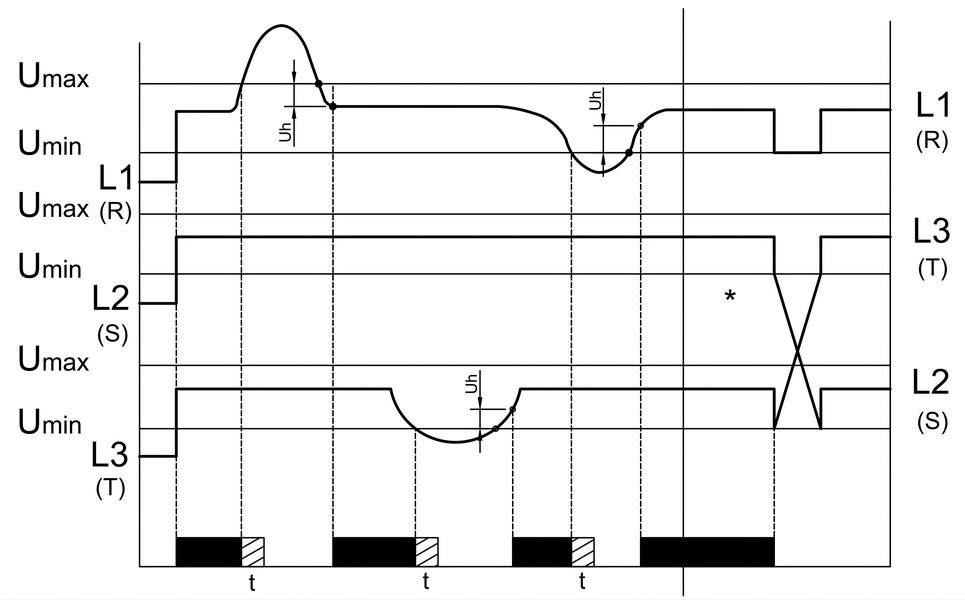

So naprave z mikroprocesorsko osnovo, ki nudijo zaščito pred upadanjem in pred povečanjem napetosti. Naprava tipa TFKV-14 pa ob tem kontrolira tudi fazni vrstni red. Ko napravo priključimo na omrežje, se po 1 sekundnemu zavlačevanju vklopi z namenom, da se napetosti stabilizirajo. V eni sekundi pregleda napetostne meje (in fazni vrstni red). Naprava nenehno pregleduje napetostne meje (in fazni vrstni red) in izklopi sistem, če je napetostni nivo izven nastavljenega razpona. V primeru napake naprava poseg izvede z 0,1-15 sekundnim zavlačevanjem (ki ga lahko nastavimo s pomočjo potenciometra) nato pa izklopi sistem. Ko sta spodnji in zgornji nivo ponovno znotraj nastavljenega razpona, naprava sistem ponovno priključi.
|
|
|
|
|
|
Tehnični podatki
|
Pogonski razpon:
|
(0,65-1,3) × Un, 50-60 Hz
|
|
Histerezna napetost:
|
maks. 15 V
|
|
Odhod:
|
250 V AC – 5 A, 24 V AC/DC – 10 A
|
|
Pogonska temperatura:
|
-25 °C … +65 °C
|
|
Teža:
|
280 g
|
|
Zaščita:
|
IP 20
|
|
Presek mx. uporabnega voda:
|
1 – 2,5 mm2
|
|
Značilnost rele odhoda:
|
1 kos preklopnega kontakta
|
|

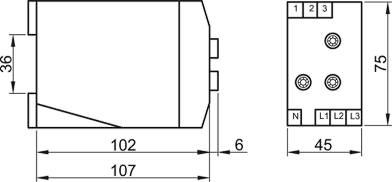

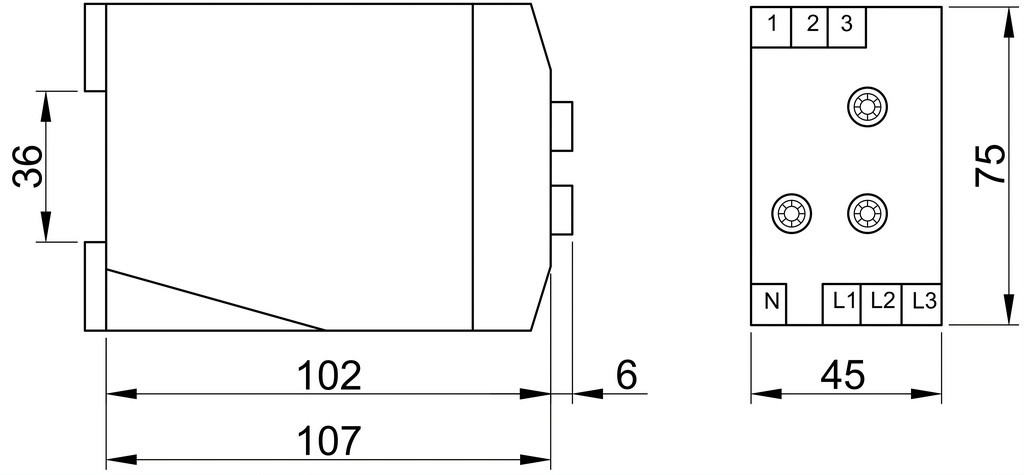

Način montiranja:
|
Na 35×7,5mm-ske monterske tirnice
|
|
|
Funkcija / Tracon koda
|
TFKV-11
|
TFKV-12
|
TFKV-13
|
TFKV-14
|
|
Upad napetosti
|
270 V (fix)
|
270-370 V (nastavljiv)
|
270-370 V (nastavljiv)
|
270-370 V (nastavljiv)
|
|
Porast napetosti
|
390-490 V (nastavljiv)
|
490 V (fix)
|
390-490 V (nastavljiv)
|
390-490 V (nastavljiv)
|
|
Časovno zavlačenje
|
0,2-15 s (nastavljiv)
|
0,2-15 s (nastavljiv)
|
0,2-15 s (nastavljiv)
|
0,2-15 s (nastavljiv)
|
|
Opazovanje faznega vrstnega reda*
|
-
|
-
|
-
|
OK
|
