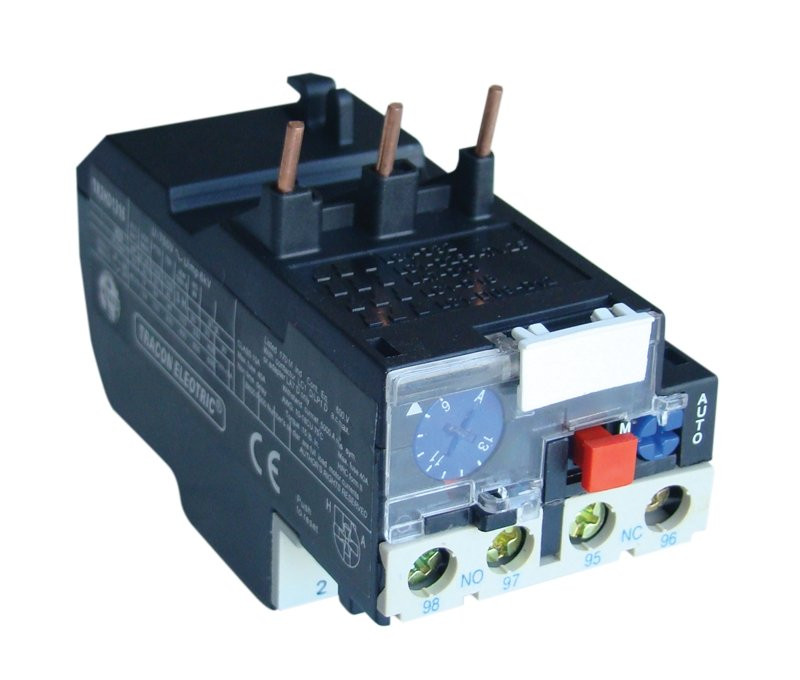

Prenapetostni termični rele za TR1D 4-6A, 1×NC+1×NO

Termični releji za zaščito pred prekomernim električnim tokom (toplotni releji) so sodobne naprave za zaščito električnih motorjev pred preobremenitvijo, apliciranih v različnih električnih opremah. Delovanje naprave je inverznega značaja, oziroma čim večji je tok v električnem toku motorja, v tem krajšem času se zgodi odklop.

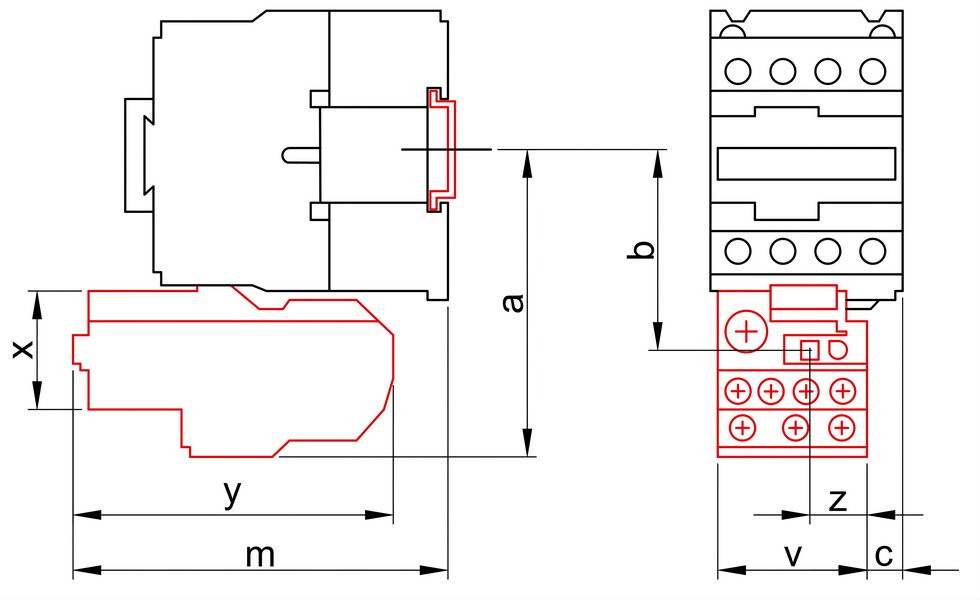

Bakrene iglice okroglega preseka, ki služijo kot vstopi zaščitnih relejev, je potrebno priklopiti na vezne sponke kontaktorja tipa  2T1; 4T2 in 6T3.
Toplotni rele je mogoče nastaviti s pomočjo nastavitvenega gumba, ki se nahaja pod prozorno pokrivalno ploščo na sprednji strani  in ki jo lahko po potrebi tudi zapremo. Tu se nahaja tudi gumb TEST, ki je namenjen nadzoru ustreznega delovanja električnega toka releja, ter nastavljiv del, ki služi za izbiro ročne ali avtomatične ponastavitve. Rdeči gumb STOP za zaustavitev releja se nahaja na pokrovu.
Termični, prednapetostno-zaščitni rele razpolaga z enim odpiralnim (NC) kontaktom in z enim, od odpiralnega kontakta električno neodvisnim zapiralnim (NO) kontaktom ter z optičnim pozicijskim indikatorjem za oznanjanje sproženega stanja.









Podatki električnega toka

	TR2HK…	TR2HD/F13…	TR2HD/F33…
Nazivna izolacijska napetost (V):	690	690	1000
Nazivna suvalna električna odpornost  (kV):	6	6	6
Nazivna pogonska frekvenca (Hz):	0-400	0-400	0-400
Razred gašenja:	10 A	10 A	10 A
Nastavljiv razpon (A):	0.1-13	0,4-25	23-93
Mere o uporabnih vodih (mm2):
Trdi vod:	1.5-4	2.5-10	4-35
Upogljiv vod:	0.75-4	1,5-10	4-35
Upogljiv vod s kabelskim tulcem:	0.5-2.5	1-6	4-35
