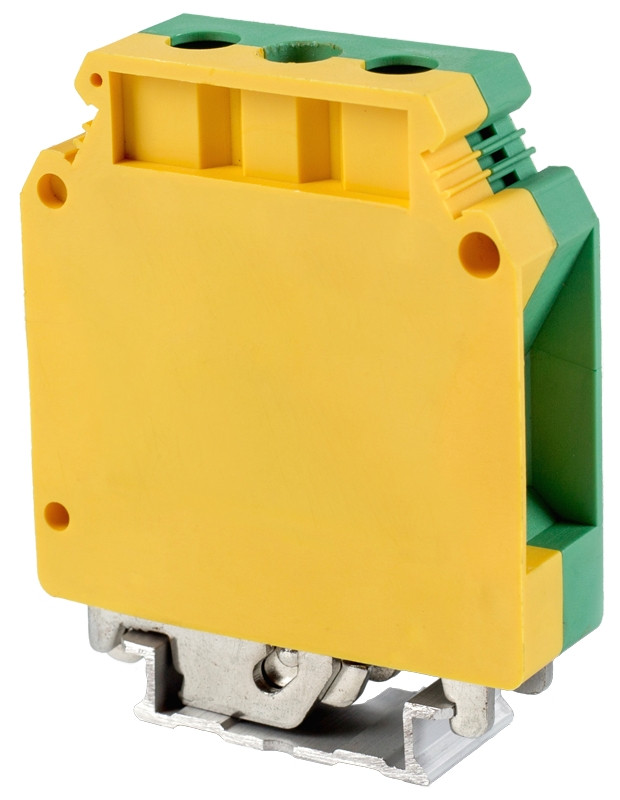

Vrstna sponka VS, ozemljitvena, 6-35 mm2, 150 A, r/z

Vrstna sponka VS, ozemljitvena, 6-35 mm2, 150 A, r/z
Vrstna sponka VS, ozemljitvena, 6-35 mm2, 150 A, r/z

Koda: TSKA35JD

Redna cena: 5,64 €

Cena s popustom 5,08 €

Vse cene že vsebujejo 22% DDV.

Dobava: Na zalogi

Indust.vrstna sponka- zaščitni vodnik,vijačna, zelenorumena 6-35mm2, 150A
ALI

Cenik dostave


Opis izdelka Lastnosti izdelka Ostali izdelki v skupini Industrijske VS vrstne sponke

Podobni izdelki

Preveri izdelke za dodajo v košarico ali označi vse

Podrobnosti

Industrijske Vrstne sponke z vijačnimi sponkami TSKA



Koda
Tip vrstnih
sponk
Un (V)
In (A)
Vodnik za inštalacijo

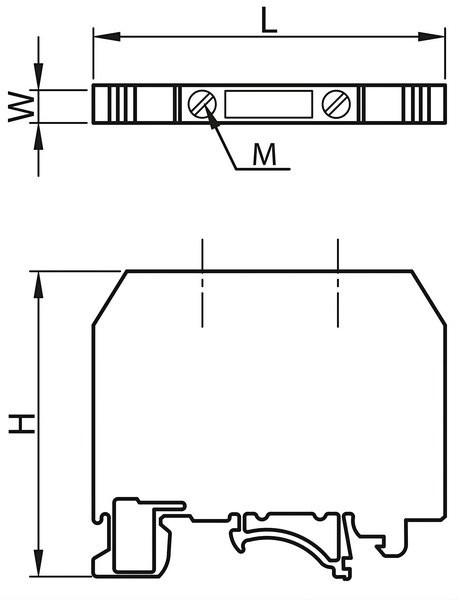

Dimenzije (mm)
Dolžina
odstranjevanja
izolacije (mm)
Maks.
moment
(Nm)
Togi
Zviti
W
L
H
M
TSKA35JD
Zaščitni vodič
-
150
0,75-55
0,75-35
16
55
51
M6
16
2,5


Koda
 Vezni
mostiček
Modul 10
Tir v obliki glavnika
 Zaključna
plošča
Vezni
mostiček
 Razdelilnik
električnega
kroga		 Razdelilnik
segmenta		 Merilni
adapter
Merilni
adapter
 Bananski
vtikač

Pritrdilni nosilec
(3)
Modul 2 Modul 3 Modul 10
TSKA35JD
-
-
-
-
-
-
-
-
-
J10
-
RE1



Garnitura industrijskih vrstnih sponk tipa TSKA vsebuje več, med seboj izoliranih enot vijačnih veznih sponk. Uporabljajo se predvsem v tokokrogih merilnih, upravljalnih in prenosnih razdelilnih omarah za industrijske in podobne namene. Vrstne sponke se uporabljajo za spajanje bakrenih vodnikov okroglega preseka. Deli električnega vodnika so vstavljeni v plastično ohišje iz poliamida, odpornega na visoke temperature, z veliko mehanično čvrstostjo, dobrimi električnimi parametri in z lastnostjo samougašanja po UL94-V0. Ohišje je oblikovano tako, da lahko sponke pritrdimo na montažne tire po EN 50022.


Vrstne sponke za splošne namene

Uporabljajo se za spajanje faznih vodičev s presekom maks. 25 mm2. Ena stran plastičnega ohišja je odprta. Sponka na koncu niza se lahko zapre z zaključno ploščo oznake VL.
Vrstne sponke za veliki električni tok

Uporabljajo se za spajanje faznih vodičev s presekom 35-185 mm². Končne spojke so narejene iz stisnjenega kovinskega okvirja. Ohišje vrstnih sponk je z obeh strani zaprto.

Vrstne sponke za ničelni vodič

Po zgradbi se ujemajo z vrstnimi sponkami za splošne namene, ker pa je ohišje modre barve,  so pri­mer­ne za spajanje ničelnih vodičev, saj omogočajo vizualno ločevanje med ničelnimi in faznimi vodiči.
Vrstne sponke ničelnega vodiča za visoko tokovno obremenitev

Po zgradbi se ujemajo z vrstnimi sponkami za splošne namene, ker pa je ohišje modre barve,  so primerne za spajanje ničelnih vodičev, saj omogočajo vizualno ločevanje med ničelnimi in faznimi vodiči.
Vrstne sponke za zaščitne vodnike

Uporabljajo se za oblikovanje električnega in mehaničnega spoja med zelenimi/rumenimi vodiči in med ozemljitveno montažno tirnico, na katero so fiksirane vrstne sponke. Uporabljajo se za spajanje vodičev PEN in PE.
Dvojne vrstne sponke

Uporabljajo se za spajanje vodnikov dveh, med seboj neodvisnih električnih krogov. Sponke so nameščene druga na drugo v dveh nivojih. Primerna oblika ohišja zagotavlja enostavno dosegljivost sponk z izvijačem.

Vrstne sponke s tremi sponkami

Uporabljajo se predvsem takrat, ko je potrebno spojiti vodnike enakega električnega tokokroga z različno strukturo, različnih tipov ali z različ­nim presekom.
 Vrstne sponke s štirimi sponkami

Uporabljajo se predvsem takrat, ko je potrebno spojiti vodnike enakega električnega tokokroga z različno strukturo, različnih tipov ali z raz­lič­nim presekom.
Merilne vrstne sponke
V električni tokokrog se priključijo zelo enostavno: vrstično ali paralelno. Vgrajeno imajo odpiranje in zapiranje kratkega stika. Pri tipu TSKA 6S ima merilni tulec istočasno dve funkciji: zategnitev vodiča in pritrditev kontrolnega vtikača.
Vrstne sponke za segmentiranje

Uporabljajo se za nazivni tok maks. 16 A. Nož za segmentiranje je primeren za pogonsko segmentiranje ali za kontrolo električnega tokovnega kroga z nazivno napetostjo maks. 500 V.

Koda
Tip vrstnih
sponk
Un (V)
In (A)
Vodnik za inštalacijo
Dimenzije  (mm)
Dolžina odstranjevanja izolacije (mm)
Maks.
moment
(Nm)
Togi
Zviti
W
L
H
M
TSKA2,5
Osnovni
800
32
0,2-4
0,2-2,5
5,5
42
46
M3
8
0,5
TSKA4
Osnovni
800
41
0,2-6
0,2-4
6,5
42
46
M3
8
0,5
TSKA6
Osnovni
800
57
0,2-10
0,2-6
8,5
42,5
46
M4
10
1,2
TSKA10
Osnovni
800
76
0,5-16
0,5-10
10,2
42,5
46
M4
10
1,2
TSKA16
Osnovni
800
101
2,5-25
4-16
12,2
42,5
52,5
M4
11
1,2
TSKA35
Osnovni
1000
150
0,75-50
0,75-35
15,2
50
61
M6
16
2,5
TSKA50
Osnovni
1000
150
16-50
25-50
20,5
71
76
M6
24
2,5
TSKA95
Osnovni
1000
232
25-95
35-95
25
83
90
M8
33
3,5
TSKA150
Osnovni
1000
309
35-150
50-150
31
100
119
M10
40
4,0
TSKA240
Osnovni
1000
415
70-240
70-240
36
100
131,5
M12
40
14
TSKA2,5-K
Ničelni vodič
800
32
0,2-4
0,2-2,5
5,5
43
47
M3
8
0,5
TSKA4-K
Ničelni vodič
800
41
0,2-6
0,2-4
6,5
43
46
M3
8
0,5
TSKA6-K
Ničelni vodič
800
57
0,2-10
0,2-6
8,3
43
46
M4
10
1,2
TSKA10-K
Ničelni vodič
800
76
0,5-16
0,5-10
10,5
43
47
M4
10
1,2
TSKA16-K
Ničelni vodič
800
101
2,5-25
4-16
12,5
42,5
53
M4
11
1,2
TSKA35-K
Ničelni vodič
1000
150
0,75-50
0,75-35
15,7
51
62
M6
16
2,5
TSKA50-K
Ničelni vodič
1000
150
16-50
25-50
20,5
71
76
M6
24
2,5
TSKA95-K
Ničelni vodič
1000
232
25-95
35-95
25
83
90
M8
33
3,5
TSKA150-K
Ničelni vodič
1000
309
35-150
50-150
31,5
101
112
M10
40
4,0
TSKA240-K
Ničelni vodič
1000
415
70-240
70-240
36
100
131,5
M12
40
14
TSKA2.5JD
Zaščitni vodič
-
32
0,2-4
0,2-2,5
5,5
42,5
45,5
M3
8
0,5
TSKA4JD
Zaščitni vodič
-
41
0,2-6
0,2-4
6,5
43
46
M3
8
0,5
TSKA6JD
Zaščitni vodič
-
57
0,2-10
0,2-6
8,5
43
46
M4
10
1,2
TSKA10JD
Zaščitni vodič
-
76
0,5-16
0,5-10
10,5
43
45,5
M4
10
1,2
TSKA16JD
Zaščitni vodič
-
101
2,5-25
4-16
12,5
43
52,5
M4
11
1,2
TSKA35JD
Zaščitni vodič
-
150
0,75-50
0,75-35
16
55
51
M6
16
2,5
TSKA50JD
Zaščitni vodič
-
150
16-50
25-50
20,5
71
77
M6
24
2,5
TSKA2,5/2
Dvojni
500
32
0,2-4
0,2-2,5
5,5
56,5
62
M3
8
0,5
TSKA4/2
Dvojni
500
32
0,2-4
0,2-4
6,5
56,5
61
M3
8
0,5
TSKA4/3
S tremi sponkami
500
32
0,2-4
0,2-4
6,5
50
46
M3
8
0,5
TSKA4/4
S štirimi sponkami
690
32
0,2-6
0,2-4
6,5
63,5
46
M3
8
0,5
TSKA4LEV
Ciklični
500
16
0,2-4
0,2-4
6,5
51,5
47
M3
8
0,5
TSKA6S
Merilni
400
57
0,5-10
0,5-6
8,5
72,5
51
M4
13
1,2
TSKA6S/2
Merilni
500
57
0,5-10
0,5-6
8,5
61,5
58
M3
8
0,5

OPOMBA: Slika je lahko simbolična, za barvo in tip izdelka, prosimo preverite kodo v opisu!


Dodatni podatki

Koda TSKA35JD
Tehnični podatki 6-35mm2, 150A
Proizvajalec Tracon
Certifikati Certifikat ustreznosti
Naziv (ANG) Industrial screw terminal, rail mount, green/yellow 6-35mm2, 150A
Ean 5997374118460
