| Koda |
 |
 |
cosϕ=1 |
cosϕ=0,6 |
 |
 |
| IMP-230 |
230 V AC |
max. 3.500 W |
max. 1.300 W |
× 100.000 |
× 50.000 |

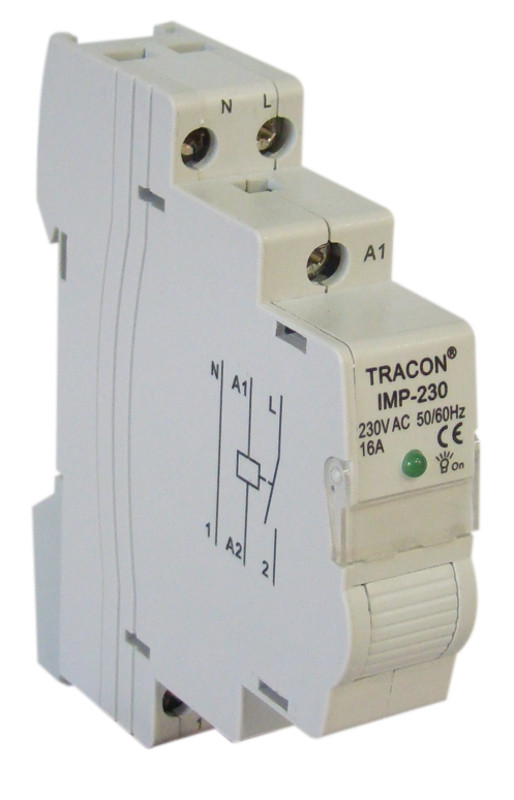

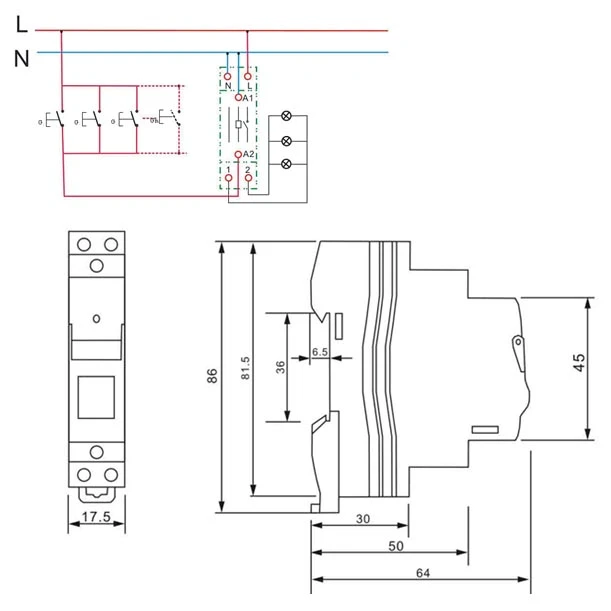

Impulzni rele 230V
Impulzni Releji se uporabljajo za daljinski vklop in izklop tokokrogov, imajo tudi možnost ročnega upravljanja.

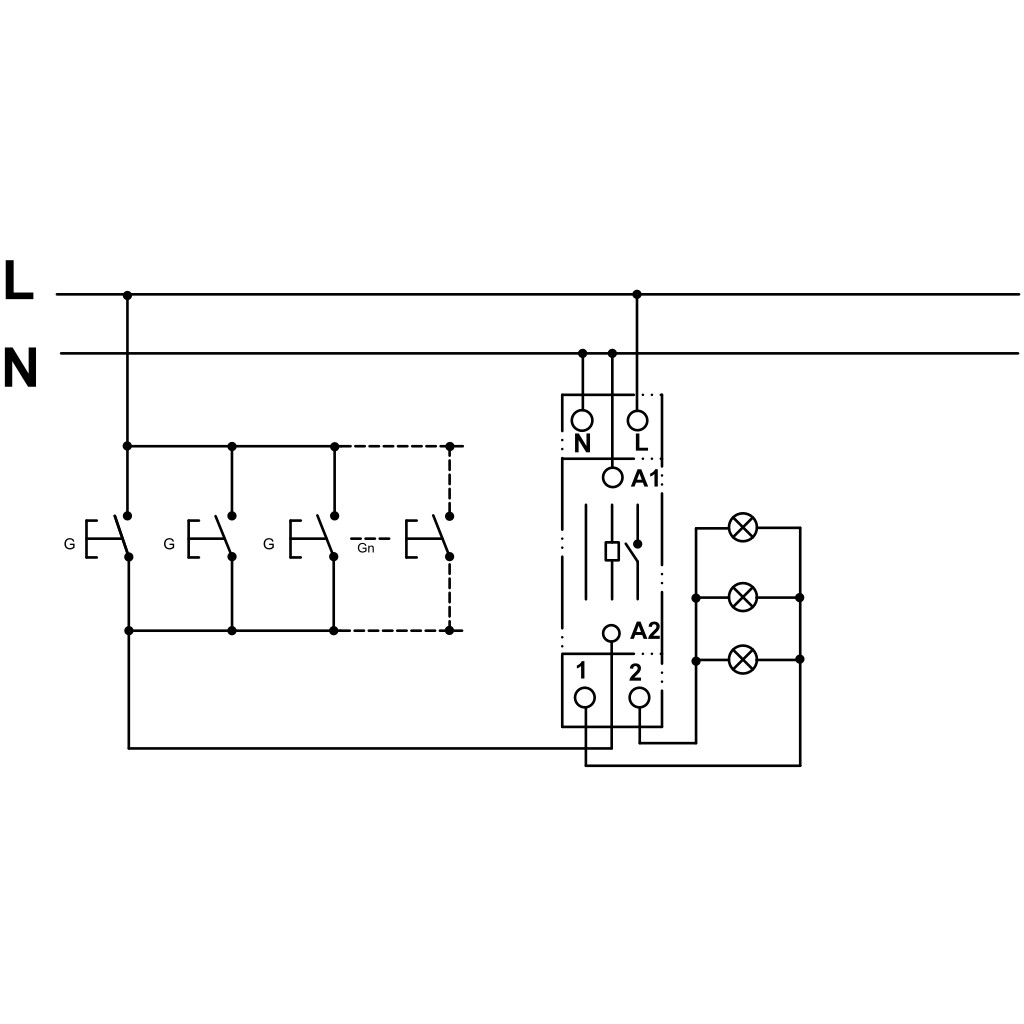

To so vrstne in dvopozicijske (bistabilne) naprave modularne velikosti. Skozi napravo je potrebno napeljati ničelni in fazni vodnik; stikalni sistem prekinja le fazni vodnik.
1. LED sveti, če je kontakt pogreznjen.
2. LED ne sveti, če je kontakt v sproščeni poziciji.
3. Stanje kontaktorjev se spreminja s pritiskom na potisni gumb.
Tehnični podatki
|
Nazivna napetost:
|
230 V AC
|
|
Nazivni termični tok:
|
16, 250 V, 50 Hz
|
|
Nazivna obratovalna napetost
|
230 V AC
|
|
Poraba:
|
0,02 W
|
|
Min. impulzni čas:
|
50 ms
|
|
Mehanska življenjska doba:
|
10 5 priključnih ciklov
|
|
Preklopna frekvenca:
|
30 ciklov / uro
|
|
Električna življenjska doba:
|
105 kj (cos φ = 1)
|
|
Električna življenjska doba:
|
5×104 kj (cos φ = 0,6)
|
|
Stopnja zaščite:
|
IP 20
|
|
Vezalni vodnik:
|
0,75 mm 2 -4 mm 2
|
|

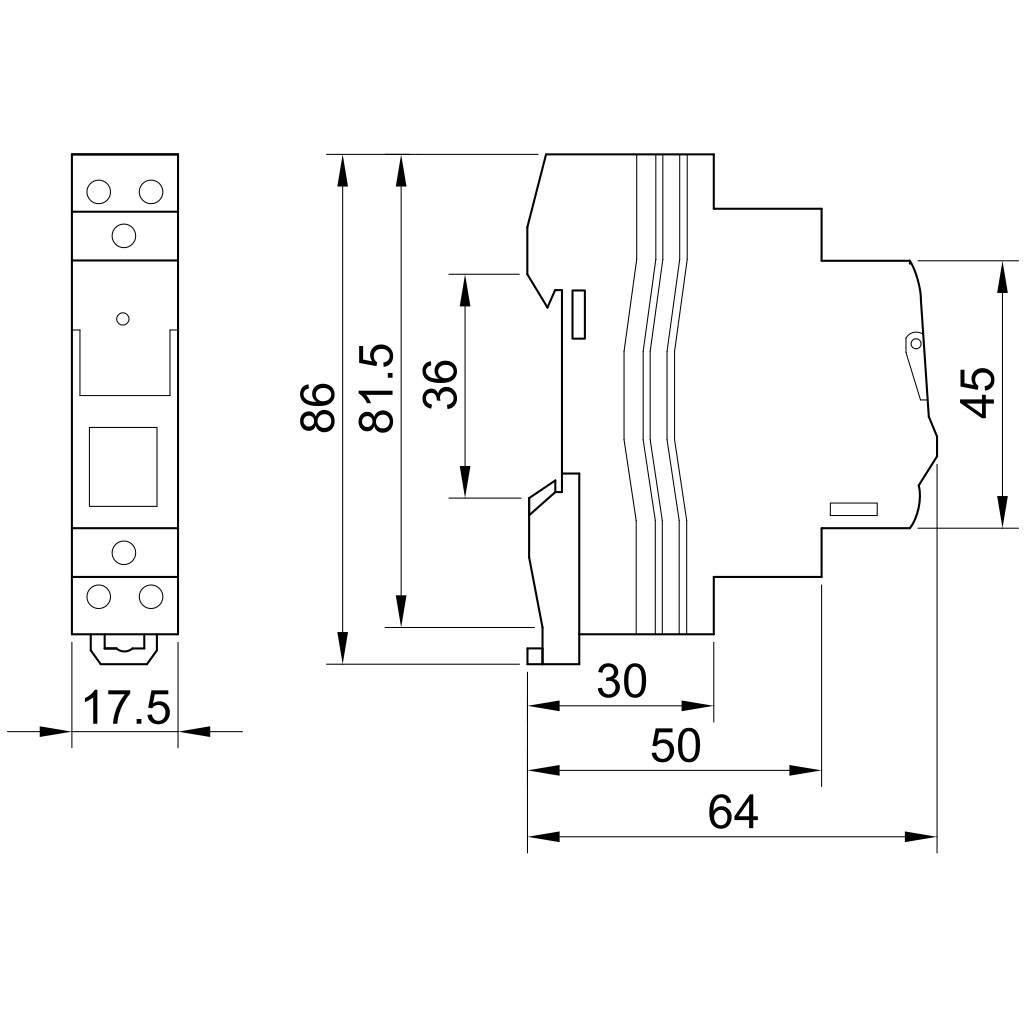

Način montaže:
|
35 × 7,5 mm letev
|
|
Temperatura okolja:
|
-25 ° C ... +55 ° C
|
Priporočena največja obremenitev
|
Ohmska obremenitev (AC-1):
|
max. 3500 W
|
|
Žarnica (AC-5b):
|
max. 2300 W
|
|
Brez nadomestila fluorescentne cevi (AC-5a)
|
max. 1300 W
|
| S fluorescentno cevjo |
max. 500 W
|
|
Nizkonapetostne halogenska žarnica
|
max. 2600 W
|
|
Induktivna obremenitev (cos φ = 0,6)
|
max. 1300 W
|
|
Tracon koda
|
Napajanje
|
|
IMP-230
|
230 V AC
|
